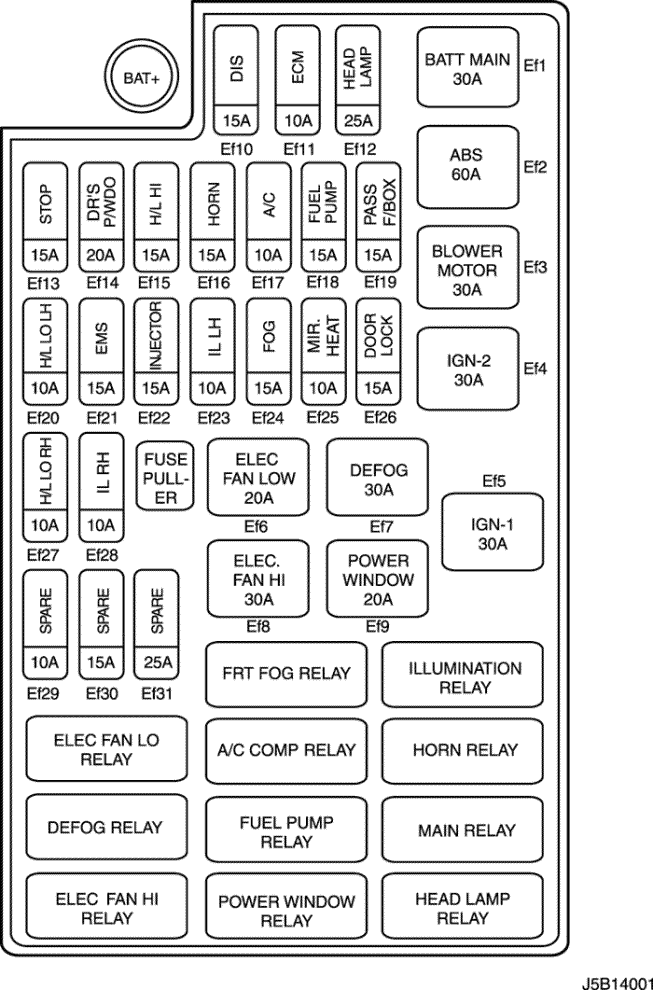

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В БЛОКЕ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ
Блок питания | Классификация | № предох-ля | Номинал | Назначение |
. | . | Ef1 | 30A | Главная аккумуляторная батарея (F13~F16, F21~F24) |
. | . | Ef2 | 60A | Электронный блок управления тормозами, разъем линии подачи масла |
. | . | Ef3 | 30A | Реле вентилятора |
30 | SB | Ef4 | 30A | Замок зажигания 2 |
ВАТ (+) | (Медленно перегорающий | Ef5 | 30A | Замок зажигания 1 |
. | предохранитель) | Ef6 | 20A | Низковольтное реле вентилятора системы охлаждения |
. | . | Ef7 | 30A | Реле обогрева стекла |
. | . | Ef8 | 30A | Высоковольтное реле вентилятора системы охлаждения |
IGN2 (15A) | . | Ef9 | 20A | Переключатель электрических стеклоподъемников |
IGN1 (15) | . | Ef10 | 15A | Муфта топливопровода, контроллер ЭСУД (MR-140), клапан рециркуляции отработавших газов, система электронного зажигания |
30 | . | Ef11 | 10A | Контроллер ЭСУД, главное реле (Sirius D4) |
ВАТ(+) | . | Ef12 | 25A | Реле фар, реле подсветки |
. | . | Ef13 | 15A | Выключатель тормоза |
IGN2 (15A) | . | Ef14 | 20A | Переключатель электрических стеклоподъемников |
56 СВЕТ | . | Ef15 | 15A | Фары, дальн. свет |
30 | . | Ef16 | 15A | Реле звукового сигнала, сирены, контактный выключатель капота |
ВАТ(+) | . | Ef17 | 10A | Компр. кондиц. Реле |
IGN1 (15) | . | Ef18 | 15A | Топливный насос |
30 ВАТ(+) | . | Ef19 | 15A | Комбинация приборов, выключатель напоминания о ключе, блок складывающегося зеркала, плафон индивидуального освещения, плафон освещения салона, лампа освещения багажника, выключатель открытия багажника |
56 СВЕТ | Ножевой | Ef20 | 10A | Фары, ближн. свет |
IGN1 (15) | предохранитель | Ef21 | 15A | Клапан продувки адсорбера системы улавливания паров бензина, нагреваемый кислородный датчик, реле охлаждающего вентилятора |
30 ВАТ(+) | . | Ef22 | 15A | форсунка, система рециркуляции отработавших газов, система рециркуляции отработавших газов с электрическим управлением |
ПОДСВ. (58) | . | Ef23 | 10A | Освещение номерного знака, звуковая сигнализация, задний фонарь, фара |
30 ВАТ (+) | . | Ef24 | 15A | Реле противотуманных фар |
IGN2 (15A) | . | Ef25 | 10A | Наружное зеркало заднего вида с электроприводом |
30 ВАТ (+) | . | Ef26 | 15A | Центральная система блокировки дверных замков |
56 СВЕТ | . | Ef27 | 10A | Фары, ближн. свет |
ПОДСВ. (58) | . | Ef28 | 10A | Цепь подсветки, фара, задний фонарь |
ЗАПАСНОЙ | . | Ef29 | 10A | Не используется |
. | Ef30 | 15A | Не используется | |
. | Ef31 | 25A | Не используется |

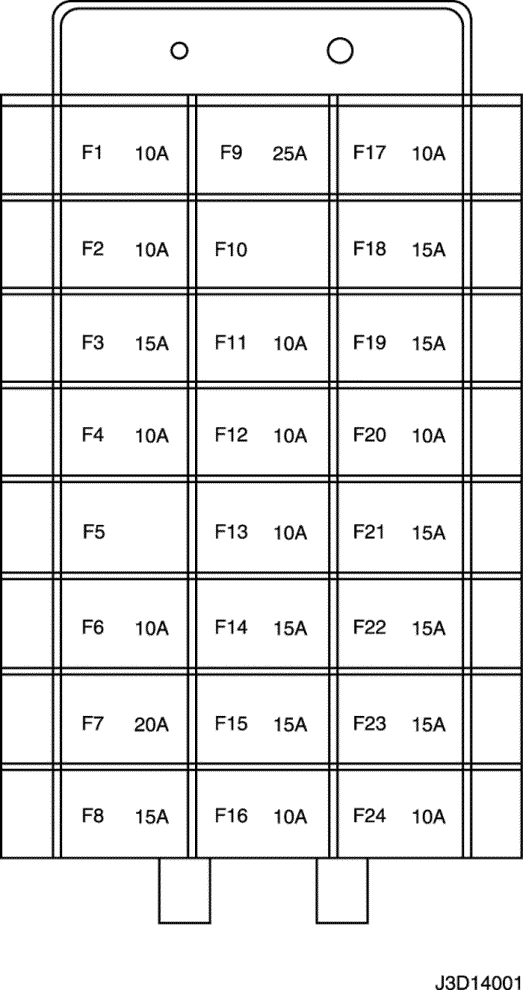

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В БЛОКЕ ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
Блок питания | Классификация | № предохранителя | Номинал | Назначение |
IGN1 (15) | Ножевой | F1 | 10A | Модуль датчиков и диагностики |
предохранитель | F2 | 10A | Контроллер КПП, контроллер ЭСУД, генератор, впускная система регулируемой геометрии, датчик скорости автомобиля | |
. | F3 | 15A | Аварийный выключатель | |
. | F4 | 10A | Комбинация приборов, блок предупредительного света фар, звуковая сигнализация, выключатель тормоза, блок рулевого механизма с гидроусилителем, обеспечивающим переменное усиление в зависимости от скорости, управляющий переключатель кондиционера | |
- | . | F5 | - | - |
IGN2 (15A) | . | F6 | 10A | Компр. кондиц. Реле, реле обогрева стекла, реле электрического стеклоподъемника, реле фар |
. | F7 | 20A | Реле вентилятора, управляющий переключатель кондиционера, система автоматического регулирования температуры | |
. | F8 | 15A | Переключатель зеркал с электроприводом, блок складывающегося зеркала, блок управления люком в крыше | |
IGN1 (15) | . | F9 | 25A | Двигатель стеклоочистителей, переключатель стеклоочистителей |
- | . | F10 | - | - |
IGN1 (15) | . | F11 | 10A | Электронный блок управления тормозами, разъем линии подачи масла |
. | F12 | 10A | Иммобилизатор, блок управления противоугонной системы, блок датчика дождя | |
30 ВАТ(+) | . | F13 | 10A | TCM |
. | F14 | 15A | Аварийный выключатель | |
. | F15 | 15A | Блок управления противоугонной системы | |
. | F16 | 10A | Колодка диагностики | |
ACC (15C) | . | F17 | 10A | Аудиосистема, часы |
. | F18 | 15A | Дополнительная розетка | |
. | F19 | 15A | Прикуриватель | |
IGN1 (15) | . | F20 | 10A | Переключатель фонаря заднего хода, переключатель парковки/нейтрали |
30 ВАТ(+) | . | F21 | 15A | Реле задних противотуманных фар |
. | F22 | 15A | Часы, система автоматического регулирования температуры, управляющий переключатель кондиционера | |
. | F23 | 15A | Аудиосистема | |
. | F24 | 10A | Иммобилизатор |
