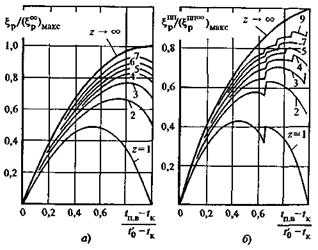

Рис. 26. Относительный выигрыш в удельном расходе теплоты для установок без промежуточного перегрева (а) и с промежуточным перегревом (б): z— число регенеративных подогревателей |

где hz — энтальпия пара верхнего регенеративного отбора; γ— коэффициент, учитывающий степень совершенства регенеративной схемы (у = 0,98...0,99).
Рис. 27. Процесс расширения пара в h, s-диаграмме и выбор точек регенеративного отбора |
Более точный расчет экономичности турбинной установки с конкретной регенеративной системой производится следующим образом.
Задавшись относительными внутренними КПД отсеков турбины, изображают процесс расширения пара в h, s-диаграмме (рис. 27) и отмечают точки регенеративных отборов. Далее составляют тепловые балансы подогревателей, из которых находят относительные количества отбираемого пара, и подсчитывают работу, производимую 1 кг пара, подводимого к турбине.
В общем случае уравнение теплового баланса составляется так:
![]() |
Здесь коэффициент β указывает количество питательной воды, протекающей через рассматриваемый подогреватель; hт, h'т — энтальпии отбираемого пара и его конденсата; аj — доли конденсата дренажей.
Работа, совершаемая 1 кг пара, поступающего в турбину, подсчитывается как сумма произведений использованных теплоперепадов на расход пара через каждый отсек турбины (рис. 22)
![]() |
Здесь hI, hII, h! II—энтальпии пара в первом, втором и третьем отборах; aI, аII,..., аг — относительные количества отбираемого пара в I, П,..., z-м отборах; Нiz =hг - hк.
Расход свежего пара находится по формуле
|
где Ni — внутренняя мощность турбины, кВт; Н1 — приведенный использованный теплоперепад, кДж/кг
КПД установки без промежуточного перегрева пара определяется по формуле
расход теплоты, кДж/кДж, |
|
|
Термический КПД конденсационной турбоустановки с z регенеративными
отборами пара можно также вычислить по формуле
![]() |
где Н0 — общий изоэнтропийный теплоперепад турбины, кДж/кг; aj — относительный расход пара, поступающего на регенеративный отбор; Н0j — изоэнтропийный тепло-перепад между начальными параметрами пара и давлением в соответствующем отборе, кДж/кг; h0, hпв — энтальпии пара перед турбиной и подогретой питательной воды, кДж/кг; j — номер отбора.
Для установок с промежуточным перегревом пара аналогичные формулы приведены в примере расчета.
Регенерация положительно влияет на относительный внутренний КПД первых ступеней благодаря повышенному расходу пара через ЦВД и соответствующему увеличению высоты лопаток.
Объемный расход пара через последние ступени турбины при регенерации уменьшается, что снижает потери с выходной скоростью в последних ступенях турбины.
ЗАКЛЮЧЕНИЕ
В заключении следует отметить тот факт, что дальнейшее совершенствование термодинамических циклов является одним из основных путей повышения эффективности энергетических установок, а одним из вариантов совершенствования цикла является повышение начальных параметров пара. Это направление сегодня считается одним из самых перспективных в мировой энергетике
Теплоэнергетика России последовательно прошла низкие, высокие и сверхкритические параметры пара вплоть до 240 атм. и 545/545°С, которые были освоены в 60-х гг. (На Каширской ГРЭС был создан уникальный предвключенный энергоблок СКР-100 мощностью 100 мВт с параметрами пара 315 атм. и 650°С.) Тогда отечественная теплоэнергетика была на мировом уровне в области новых разработок.
Сегодня в развитых странах освоены газовые и угольные энергоблоки на давление 300 атм. и температуре 600/620°С, с КПД 44-45%. В ближайшие 10-12 лет в Европейском союзе будет создан пылеугольный энергоблок с параметрами пара 350 атм. и 700-800°С и КПД 54-55%. Отставание России в этой области в ближайшие годы может болезненно отразиться не только на энергетике, но и на ее экономике в целом.
|
