Центрифуга лабораторная медицинская ОС-6МЦ

Центрифуга лабораторная медицинская ОС-6МЦ

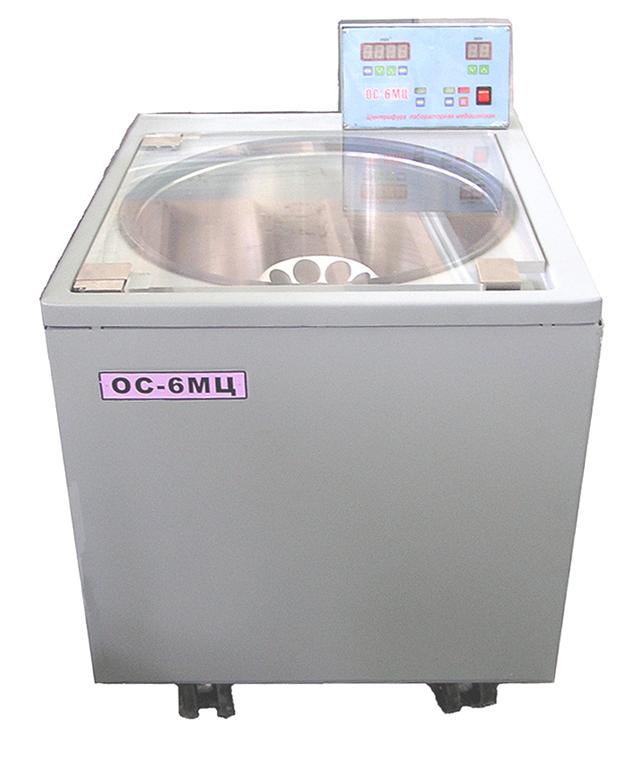

Рисунок 1

1  НАЗНАЧЕНИЕ ЦЕНТРИФУГИ

1.1  Центрифуга лабораторная медицинская ОC-6МЦ (рисунок 1, в дальнейшем – центрифуга) периодического действия, обычная, стационарная с частотой вращения вала привода до 6000 min-1 предназначена для разделения жидких систем плотностью до 2 g/cm3 в поле центробежных сил.

1.2  Центрифуга предназначена для применения в практике клинической лабораторной диагностики, на донорских пунктах и проведения исследований в медицине и других областях.

1.3  Центрифуга эксплуатируется в закрытых помещениях с искусственно регулируемыми климатическими условиями (помещения отапливаемые и вентилируемые, защищенные от прямого воздействия солнечной радиации, а также атмосферных осадков, песка и пыли наружного воздуха - помещения лабораторного типа) при температуре окружающего воздуха от +10 до +35 °С и относительной влажности воздуха не более 80 % при +25 °С.

1.4  Максимальное время непрерывной работы центрифуги 180 min. Время перерыва после 180 min непрерывной работы не менее 60 min.

1.5  Центрифуга изготовлена в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69.

2  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1  Максимальная рабочая частота вращения 6000 min-1

Диапазон регулирования частоты вращения с
дискретностью 100 min-1 (500 - 6000) min-1.

Допустимое приведенное отклонение фактической частоты
вращения от заданного значения, не более ±100 min-1.

2.2  Максимальная величина фактора разделения 7300.

2.3  Максимальный объем центрифугата 3000 ml.

2.4  Диапазон регулирования времени работы в режиме

автоматического отключения привода (0 - 99) min.

Отклонение времени отключения привода от
заданного значения, не более ±30 s.

2.5  Время установления рабочего режима – программируемое
от минимально допустимого значения до 99 min c дискретностью 1 min.

2.6  Время торможения – программируемое от минимально допустимого значения до 99 min с дискретностью 1 min.

2.7  Количество ячеек памяти программ работы 15

2.8  Питание центрифуги от однофазной сети переменного тока:

напряжением (220±22) V

частотой (50±0,5) Hz.

2.9  Мощность, потребляемая центрифугой, не более 1,5 kV·А.

2.10 Габаритные размеры, не более:

длина 775 mm;

ширина 700 mm;

высота 960 mm.

2.11 Масса центрифуги с комплектом запасных частей

и принадлежностей, не более 120 kg.

2.12 Центрифуга может комплектоваться сменными роторами, типы которых указаны в таблице 1.

2.13 Параметры центрифуги в зависимости от типа ротора указаны в таблице 1.

Таблица 1

Тип ротора	Параметры
Максимальный объем центрифугата, ml	Максимальная рабочая частота вращения, min-1	Максимальная величина фактора разделения
Роторы угловые
1. РУ8х90К	720	6000	5700
2. РУ60х25К	1500	6000	7300
Ротор-крестовина
3. РК4х750К 4.РК4х750МК	3000 3000	2500 3500	1600 3000

Примечания

1 Тип ротора, поставляемого с центрифугой, определяется заказом.

2 Для угловых роторов при установке не закрывающихся пробирок максимальный объем центрифугата уменьшается на 25 %.

3 Подробные технические данные, порядок монтажа и правила эксплуатации роторов приведены в паспортах на эти роторы.

2.14 Корректированный уровень звуковой мощности центрифуги
при измерительном расстоянии 1 m, не более 85 dB·A

1.1 Ротор РК4х750К ШХ6.032.049-03 (рисунок 1, в дальнейшем - ротор) "Крестовина" со свободно подвешенными четырьмя стаканами объемом 750 ml предназначен для оснащения центрифуг лабораторных медицинских PС-6Мц, ОС-6МЦ при разделении неоднородных жидких систем плотностью до 2 g/cm 3.

1.2 Ротор эксплуатируются при температуре окружающей среды

от минус 5 до +60 °С и относительной влажности среды до 98 % при температуре +35 °С.

1.3 Климатическое исполнение ротора УХЛ 4.2 по ГОСТ 15150- 69.

Ротор РК4х750К



1-ротор; 2-стакан; 3-пробирки пластмассовые объемом 25 ml и 10 ml;

4-вкладыш под пробирки; 5-держатели под пробирки; 6-амортизатор;

7-вкладыши под стеклянные бутылки объемом 250 ml; 100 ml и 50 ml;

8- винт; 9-съемник.

Рисунок 1

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Максимальная рабочая частота вращения ротора min-1 2500.

2.2 Максимальная величина фактора разделения 1600.

2.3 Максимальный объем загружаемой в ротор жидкой

системы, ml 3000.

2.4 Габаритные размеры ротора, mm, не более:

- высота 144;

- диаметр 445.

2.5 Масса ротора, kg, не более 6.

2.6 Назначенный ресурс ротора, h 4000.

2.8 На роторе РК4х750 можно работать с емкостями, типы и характеристики которых указаны в таблице 1.

Таблица 1

Тип емкости	Объем емкости, ml	Количество емкостей, одно - временно устанавливаемых в ротор, шт.
Наименование	Обозначение
1 Стакан 2 Бутылки стеклянные для крови: 11-500-НС-2 11-250-НС-2 11-100-НС-2 11-50-НС-2 3 Пробирки стеклянные: П-1-10 ХС П1 16-150 ХС 4 Пробирки пластмассовые	ШХ8.210.240 ГОСТ 10782-85 ГОСТ 1770-74 ГОСТ 25336-82 ШХ8.210.234-01 ШХ8.210.234	750 500 250 100 50 10 - 25 10	4 4 4 4 4 28 20 20 28

1 НАЗНАЧЕНИЕ

1.1 Ротор угловой РУ60х25К (в дальнейшем - ротор) с 60 гнездами под

пробирки объемом 25 ml предназначен для оснащения центрифуг лабораторных медицинских РС-6МЦ, ОС-6МЦ, Цн-12, ЦР-12 при разделении неоднородных жидких систем плотностью до 2 g/cm3 .

Общий вид ротора и принадлежности к нему представлены на рисунке 1.

1.2 Ротор эксплуатируется при температуре окружающего воздуха от

минус 5 до плюс 60 °С и относительной влажности воздуха до 98 % при температуре +25 °C.

1.3 Климатическое исполнение ротора УХЛ 4.2 ГОСТ 15150.

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Максимальная рабочая частота вращения ротора, min-1 6000.

2.2 Максимальная величина фактора разделения (максимальное относительное центробежное ускорение) 7300.

2.3 Количество пробирок, одновременно устанавливаемых
в ротор, шт. 60.

2.4 Максимальный объем каждой пробирки, ml 25.

Примечание - При установке незакрывающихся пробирок максимальный объём заливаемой центрифугируемой жидкости уменьшается на 25 %.

2.5 Габаритные размеры ротора, mm, не более:

- высота 185;

- диаметр 370;

2.6 Масса ротора, kg, не более 14.

2.7 На роторе можно работать с пробирками из полимерных материалов ШХ8.210.234-01 и со стеклянными пробирками типов: П1-16-I50XC,

П2-16-150XC ГОСТ 25336-82 и П-1-10ХС ГОСТ 1770-74.

2.8 Максимальная плотность жидких систем, загружаемых в пробирки, g/cm3, не более:

- для пробирок из полимерных материалов 2;

- для стеклянных пробирок 1,5.

2.9 Назначенный ресурс, h 4000.

2.10 Номограмма зависимости фактора разделения от частоты вращения ротора в соответствии с рисунком 2.

2.11 В роторе применён цветной металл - алюминиевый сплав 12,880 kg.

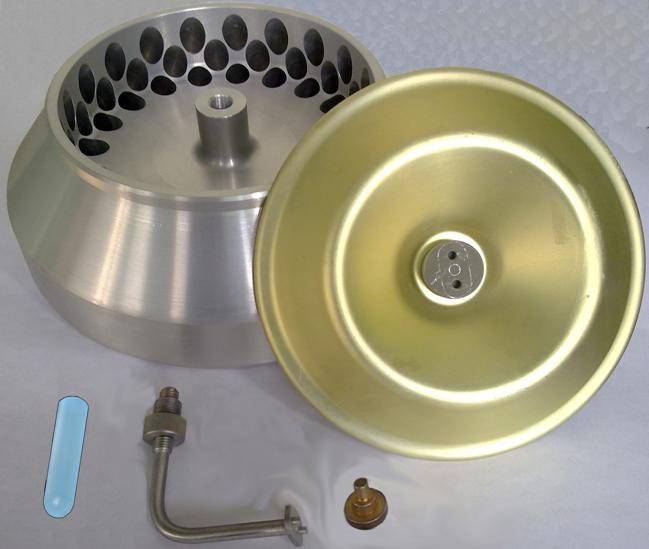

ОБЩИЙ ВИД РОТОРА РУ60х25К

1

3 4 5 2

1-ротор; 2-крышка; 3-пробирка; 4-съёмник; 5- винт

Рисунок 1



Номограмма зависимости фактора разделения (Fr)

от частоты вращения (n) ротора РУ60х25К.

Rmax 181

Rav 143,5

Rmin 106

7300

n min-1

Fr

Rmax

Rmin

Rav

Рисунок 2

3 КОМПЛЕКТНОСТЬ

Комплект поставки ротора должен соответствовать указанному

в таблице 1.

Таблица 1

Наименование	Обозначение документа	Количество, шт.
1 Ротор 2 Крышка 3 Винт 4 Съёмник 5 Пробирка объёмом 25ml 6 Паспорт	ИЛГК.711341.058 ИЛГК.301261.040 ИЛГК.714732.002 ИЛГК.303671.013 ШХ8.210.234-01 ИЛГК.067132.031 ПС	1 1 1 1 60 1

Примечание - Стеклянные пробирки в комплект поставки ротора не входят.

2

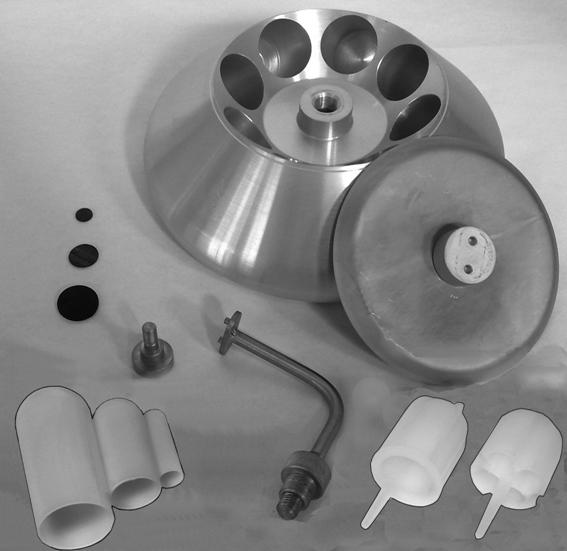

РОТОР РУ8Х90К



1

7

6



1-ротор; 2- крышка ротора; 3-вкладыш под пробирки объёмом 25 ml;

4- вкладыш под пробирки объёмом 5 ml; 5- пробирки пластмассовые

объёмом 90 ml, 25 ml и 5 ml; 6- амортизаторы под пробирки стеклянные

объёмом 90 ml, 25 ml и 5 ml; 7-винт; 8- съёмник.

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Максимальная рабочая частота вращения

ротора, min-1 6000.

2.2 Максимальная величина фактора разделения (максимальное

относительное центробежное ускорение) 5700.

2.3 Количество пробирок, устанавливаемых в ротор:

- с максимальным объёмом каждой 90 ml или 8 шт;

- с максимальным объёмом каждой 25 ml или 8 шт;

- с максимальным объёмом каждой 5 ml 32 шт.

2.4 Габаритные размеры ротора, mm, не более:

- высота 125;

- диаметр 294.

2.5 Масса ротора, kg, не более 9,5.

2.6 Максимальная плотность разделяемых жидких систем, загружаемых в пробирки, g/cm3, не более:

- для пробирок из полимерных материалов 2;

- для стеклянных пробирок 1,5.

2.7 Назначенный ресурс, h, не менее 8000.

КОМПЛЕКТНОСТЬ

Комплект поставки ротора должен соответствовать указанному

в таблице 1.

Наименование	Обозначение	Количество, шт.
1 Ротор 1 Ротор 2 Крышка 3 Пробирка из полимерного материала объёмом 90 ml 4 Пробирка из полимерного материала объёмом 25 ml 5 Пробирка из полимерного материала объёмом 5 ml 6 Вкладыши под пробирки: - объёмом 25 ml - объёмом 5 ml 7 Амортизаторы под стеклянные пробирки объёмом 90 ml - объёмом 25 ml - объёмом 5 ml 8 Винт 9 Съёмник 10 Паспорт	ИЛГК.711341.057 ИЛГК.301261.041 ИЛГК.754731.005-04 ИЛГК.754731.005-02 ИЛГК.754731.005 ШХ8.214.056 ШХ8.214.057 ИЛГК.753691.001-06 ИЛГК.753691.001-04 ИЛГК.753691.001 ИЛГК.714732.002-01 ИЛГК.303671.013 ИЛГК.067132.030 ПС	1 1 16 16 64 8 8 16 16 64 1 1 1

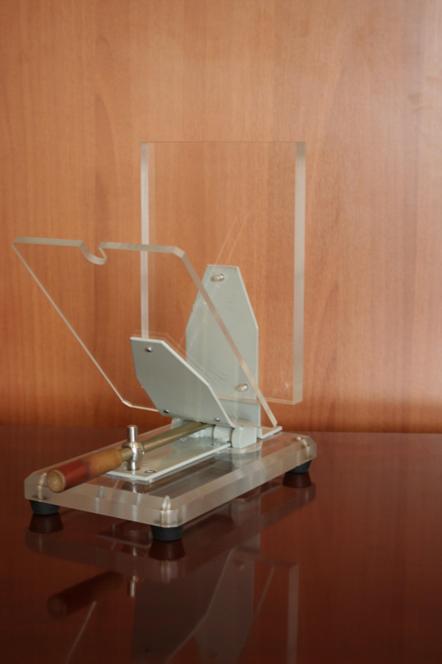

ПЛАЗМОЭКСТРАКТОР ПЭ-1 «Дастан»

5

2

3

4

1

1 - основание; 2 – фиксатор; 3 – подвижная пластина; 4 – неподвижная

пластина; 5 – ручка рычага управления.

Рисунок 1

1 НАЗНАЧЕНИЕ ПЛАЗМОЭКСТРАТОРА

1.1 Плазмоэкстрактор (в дальнейшем – устройство) периодического действия предназначен для перемещения компонентов крови из одного полимерного контейнера в другой (рисунок 1).

1.2 Устройство предназначено для эксплуатации на станциях перели-

вания крови, в больницах, клиниках, госпиталях, а также в институтах переливания крови.

1.3  Устройство предназначено для эксплуатации в закрытых помеще-

ниях при температуре окружающего воздуха от +10 до +35 °С и относительной влажности воздуха не более 80 % при +25 °С при отсутствии вибраций и толчков.

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Сила сжатия пластин, Н 30±5.

2.2 Наработка на отказ, циклов, не менее 15000.

2.3 Масса, кг, не более 3.

2.4 Габаритные размеры, мм, не более:

- длина 275;

- ширина 140;

- высота 285.

2.5 Долговечность, лет, не менее 5.
