Разъёмы Х3-Х4 не задействованы.
Внешний вид разъема Х5:
Назначение контактов разъема Х5:
Номер контакта | Обозначение | Назначение |
1 | Data+ | Линия Data+ интерфейса RS-485 |
2 | Data- | Линия Data - интерфейса RS-485 |
3 | Uпит. | Вход напряжения питания |
4 | Uпит. рез. | Вход резервного напряжения питания |
5 | Gnd | Общий провод для основного и резервного источников питания |
Разъём Х6 (RS-232)
Разъём предназначен для подключения интерфейса RS-232 посредством стандартного 9-ти пинового разъёма. Назначение контактов соответствует стандарту на RS-232. Конвертер стыкуется с компьютером стандартным удлинительным кабелем “1:1” (без перекручивания линий).
Разъём Х7 (USB)
Разъём предназначен для подключения интерфейса USB. В конфигурации WAD-RS232/RS485-BUS разъём USB отсутствует.
| Компания АКОН, Украина, г. Киев, ул. Лебедева-Кумача 5,319, (+38044) 496-29-60 (+38067) 442-33-89 *****@***, www. akon. |

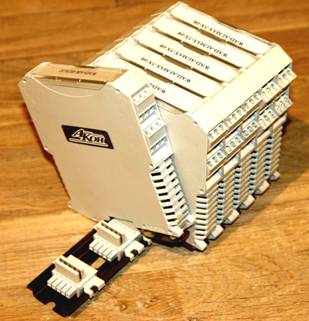

Преобразователь интерфейсов
RS-232, USB в RS-485 и RS422
WAD-RS232/USB/485-BUS
2015
1. Основные технические характеристики.
Модуль WAD-RS232/USB/RS485/RS422-BUS предназначен для преобразования линий интерфейса RS-232 и USB в линии интерфейса RS-485 и RS422, обеспечения гальванической развязки, и электрической защиты линий всех интерфейсов.
Диапазон скоростей обмена: 1200…115200 бит/сек.
Выбор скорости - автоматический.
Гальваническая развязка вход-выход, вход-питание, выход-питание - 1000 В
Гальваническая развязка между RS-232 и USB - нет.
Защита от перенапряжения по входам – долговременная, до +/-60В.
Защита входа питания от другой полярности и превышения напряжения до +/-60В.
Напряжение питания от 10 до 30 В.
Потребляемая мощность не более 1,0 Вт.
Габариты 114х105х22,5 мм.
Крепление – DIN-рейка.
2. Условия эксплуатации.
Рабочая температура окружающего воздуха для модуля от -20 до +70 0С. Относительная влажность 98% при +35 0С. Температура хранения от -25 до +900С.
3. Комплект поставки:
Модуль WAD-RS232/USB/RS485/RS422-BUS Кол-во: 1 шт. № 00061015
Паспорт (допускается 1 шт. до 10 комплектов поставки).
Драйвер (только для модуля с USB).
4. Свидетельство о приёмке.
Модуль преобразователя интерфейса WAD-RS232/USB/RS485/RS422-BUS соответствует техническим характеристикам и признан годным к эксплуатации.
Дата выпуска: 08.10.2015г.
Подпись лиц, ответственных за приёмку ____________________
5. Гарантийные обязательства.
Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф.319, тел. (+38044) 496-29-60, (+38067) 442-33-89, *****@***, www. akon.
|
Назначение контактов разъёма Х1:
Номер контакта | Обозначение RS422 | Назначение |
1 | Tx+ | Линия+ передатчика интерфейса RS-422 |
2 | Tx- | Линия - передатчика интерфейса RS-422 |
3 |
Назначение контактов разъёма Х2:
Номер контакта | Обозначение RS422 | Назначение |
1 | Rx+ | Линия+ приемника интерфейса RS-422 |
2 | Rx- | Линия- приемника интерфейса RS-422 |
3 |
