Лекция №11 Системы передачи с ЧРК для местных сетей

Лекция №11 СИСТЕМЫ ПЕРЕДАЧИ С ЧРК ДЛЯ МЕСТНЫХ СЕТЕЙ

В настоящее время системы передачи с ЧРК широко исполь­зуются и на местных сетях. С их помощью организуются соедини­тельные и абонентские линии ГТС и сельская связь. Основной осо­бенностью этих систем передачи является небольшая дальность действия. При связи на короткие расстояния велики относительные затраты на оконечное оборудование. По этой причине при созда­нии многоканальных систем передачи для местных сетей пошли па пути упрощения, а тем самым и удешевления оконечных стан­ций. С этой целью расстояние между виртуальными несущими час­тотами соседних каналов берут равным 8 кГц при сохранении эф­фективно передаваемой полосы частот 0,3... 3,4 кГц. Расширение полосы частот канала до 8 кГц позволяет при использовании амп­литудной модуляции применять либо передачу одной боковой по­лосы частот с неполным подавлением второй боковой, Либо пере­дачу двух боковых полос и несущей, либо передачу двух боковых полос. В отечественных системах передачи на местных сетях ис­пользуется первый (система передачи КАМА) и второй (система передачи АВУ) методы передачи. Метод передачи двух боковых, распространения не нашел, так как требует применения на прием­ной станции синхронного детектирования. Это усложняет генера­торное оборудование, т. е. увеличивает стоимость оконечных стан­ций.

Использование метода передачи одной боковой полосы с не­полным подавлением второй обусловливается применением в ин­дивидуальном оборудовании для формирования ОБП фазоразностным схем. Относительно простые по конструкции схемы позволяют обеспечить подавление неиспользуемой боковой полосы частот не менее чем на 26 дБ, что достаточно для того, чтобы на приеме не возникали биения в случае асинхронности генераторов несущих частот. Мешающего влияния на соседний канал эта боковая поло­са оказывать не будет, так как интервал между виртуальными несущими частотами соседних каналов составляет 8 кГц. Фазоразностные схемы позволили отказаться от использования в аппара­туре дорогих и сложных канальных фильтров и выполнить пере­дающие устройства во всех каналах идентичными, что привело к упрощению и удешевлению оконечного передающего оборудо­вания.

Расширение расстояния между виртуальными несущими сосед­них каналов до 8 кГц позволило передачу сигналов управления и взаимодействия осуществлять вне эффективно передаваемой по­лосы, но в пределах полосы частот, отводимой на канал. Это да­ло возможность упростить приемники этих сигналов за счет ис­ключения защитных устройств, предотвращающих срабатывание приемников от разговорных токов.

Метод передачи двух боковых полос и несущей используется в системах передачи (АВУ), предназначенных для работы по або­нентским линиям, протяженность которых невелика, т. е. когда ис­пользовать промежуточные усилители не требуется. Этот метод передачи позволил повысить экономическую эффективность систем передачи прежде всего за счет упрощения генераторного оборудо­вания и оборудования приемной станции.

Системы передачи, работающие на местных сетях, являются двухпроводными. В некоторых типах этих систем передачи в про­межуточных усилительных пунктах с целью удешевления линейно­го тракта используется один усилитель для усиления сигналов обоих направлений передачи.

В системах передачи с ЧРК. для местных сетей передача сигна­лов взаимодействия осуществляется в так называемом вынесенном канале. Частота взаимодействия, как правило, выбирается вне эф­фективно передаваемой полосы частот канала и равна 3825 Гц.

Кроме упомянутых СП КАМА и АВУ, на местных сетях исполь­зуются система передачи В-З-Зс и РРСП «Контейнер».

Система передачи АВУ предназначена для получения дополни­тельного канала на абонентских линиях ГТС, причем передача сигналов в полосе частот 0,3 ... 3,4 кГц не нарушается. Дополни­тельный канал может быть использован также в качестве линии к таксофонам.

Схема связи при применении системы передачи АВУ приведе­на на рис. 6.1. Спектр частот сигнала, передаваемого без преобра­зования (так называемый основной канал), ограничивает фильтр нижних частот ФНЧ. Граничная частота этого фильтра выбрана равной 3,4 кГц с тем, чтобы более высокие частоты, возникающие при передаче разговорного сигнала, не оказывали мешающего дей­ствия на дополнительный канал.

Дополнительный канал организуется с помощью двух полуком­плектов— станционного (СПК) и абонентского (АПК), служащих для преобразования исходной полосы частот разговорного сигнала в линейную полосу частот для передачи его от абонента к станции и обратно. Таким образом, использование СП типа АВУ позволя­ет по одной абонентской линии осуществлять передачу сигналов от двух абонентов одновременно.

Затухание, перекрываемое СП АВУ, соответствует затуханию-абонентской линии длиной 3,5 км (кабель с жилами диаметром 0,5 мм).

На рис. 6.2 показаны спектры частот основного канала, сигнал: по которому передается без преобразования, и канала СП АВУ. Основной канал занимает полосу частот до 3,4 кГц, а канал, об­разованный с помощью аппаратуры АВУ, занимает полосу частот 24 ... 68 кГц. Причем от абонента к станции передается полоса час­тот 24,6... 31,4 кГц (28±3,4 кГц), а от станции к абоненту 60,6... ...67,4 кГц (64±3,4 кГц). Достаточно большие полосы частот, от­водимые на расфильтровку, упрощают конструкцию, а следова­тельно, и удешевляют фильтры.

Для уменьшения влияния помех от работы коммутационного оборудова-ния станции на принимаемый сигнал от абонента к стан­ции передается нижняя полоса частот, так как в линии она пре­терпевает меньшее затухание и ее приемный уровень выше.

Остаточное затухание канала СП АВУ равно 4,3 дБ, что соот­ветствует максимально допустимому затуханию абонентской линии.

Станционный полукомплект питается от батареи станции. Ди­станционное питание абонентского полукомплекта от станционной батареи невозможно, так как сигналы взаимодействия по линиям ГТС передаются постоянным током. Поэтому абонентский полу­комплект питается от сети переменного тока. В случае перерыва в подаче переменного тока питание может производиться от местно­го источника — сухих батарей.

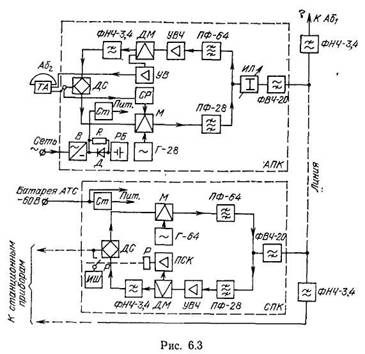

На рис. 6.3 приведена функциональная схема аппаратуры АВУ. Телефонный аппарат абонента, использующего канал СП АВУ, подключается к дифференциальной системе (ДС) абонентского ло-лукомилекта. Питание на аппарат подается через статическое ре­ле (СР), которое управляет работой модулятора (М). При разры­ве цепи постоянного тока СР закрывает модулятор и передача на абонентского полукомплекта не производится.

Если цепь постоян­ного тока замкнута, то СР открывает модулятор. Разговорные то­ки, поступающие от телефонного аппарата через дифференциаль­ную систему на модулятор, модулируют по амплитуде ток несу­щей частоты, который постоянно поступает на модулятор от ге­нератора Г-28. Полосовой фильтр ПФ-28 выделяет несущую и обе боковые полосы частот (24,6... 31,4 кГц), устраняя побочные про­дукты преобразования.

Если длина усилительного участка меньше усилительной спо­собности аппаратуры, то на выходе абонентского полукомплекта включается регулируемая искусственная линия (ИЛ), которая вы­равнивает уровни приема и уменьшает тем самым переходные влияния между каналами параллельных абонентских линий.

Фильтры ФНЧ-3,4 и ФВЧ-20 разделяют спектры основного и дополнительного каналов АВУ. На приемной станции фильтр ПФ-28 выделяет полосу 24 ... 32 кГц, а фильтр ФНЧ-3,4 выделяет пос­ле демодуляции исходный сигнал, который подается к приборам станции. После демодуляции ток несущей частоты преобразуется в постоянный ток, под действием которого срабатывает реле (Р) в приемнике сигнального канала (ПСК). Контакт реле подключает ко входу дифференциальной системы имитатор шлейфа (ИШ).

Это устройство имитирует замыкание абонентского шлейфа, обес­печивая нормальную работу приборов телефонной станции. Для переменного тока сопротивление имитатора шлейфа велико, по­этому он не шунтирует тракт переменного тока.

Назначение элементов оборудования обратного направления пе­редачи аналогично назначению рассмотренных элементов. Однако в модуляторе этого направления предусмотрено ограничение для 'Предотвращения перегрузки тракта токами вызывной частоты, ам­плитуда которых может достигать значительных величин. Кроме того, вызывные сигналы после демодуляции усиливаются отдель­ным усилителем и подаются на телефонный аппарат.

На функциональной схеме показано, что абонентский полу­комплект может питаться либо от выпрямителя (В), либо от ре­зервной батареи (РБ). Абонентский полукомплект выполнен в ви­де коробки, которая крепится к стене помещения. Станционный полукомплект располагается на станции на стандартных стативах. На одном стативе можно расположить 90 станционных полукомп­лектов.

Система передачи КАМА предназначена для образования со­единительных линий между АТС и РТС, а также между АТС и МТС. В качестве направляющей среды в этой СП используются кабели типа МКС, ВТСПБ, КСППБ и Т. Система передачи КАМА может работать в двух вариантах: по однокабельной двухполос­ной схеме в спектре частот 12... 252 кГц в одном направлении и 312... 548 кГц в обратном, по двухкабельной однополосной схеме в спектре частот 12... 248 кГц и позволяет организовать 30 кана­лов ТЧ. Система строится как однокабельная двухполосная при использовании кабелей МКС, МКПВ, КСПП и ВТСП и как двух-кабельная однополосная при использовании кабеля Т. При при­менении кабелей МКС и МКПВ длина усилительного участка мо­жет достигать 14,3 км, а дальность передачи — 80 км, а кабелей КСПП и ВТСП — соответственно 8 и 50 км. При необходимости использования кабеля типа Т приходится отбирать пары, удовлет­воряющие требованиям по защищенности. Длина усилительного участка в данном случае не превышает 3,3 км из-за высокого уровня шумов, а дальность действия 23 км.

Схема образования линейного спектра СП КАМА приведена на рис. 6.4. Исходные полосы частот 0,3 ... 3,4 кГц и сигнальная часто­та 3,825 кГц с помощью 30 несущих частот, значения которых мо­гут быть определены из выражения =304 + 8, где —номер канала, переносятся в спектр частот 312... 548 кГц. Если система передачи работает как двухполосная, то эта полоса частот сов­местно с контрольной частотой 304 кГц передается в линию от станции Б к станции А. Для передачи в обратном направлении спектр 312 ... 548 кГц с помощью несущей частоты 560 кГц преоб­разуется в спектр 12... 248 кГц. Совместно с этим спектром пе­редаются контрольная частота 256 кГц и частота 8 кГц, необхо­димая для синхронизации опорных частот генераторного оборудо­вания оконечных станций.

Если СП КАМА будет однополосной, то в обоих направлениях в линию передается спектр 12 ... 248 кГц, сформированный так, как указывалось выше.

При организации с помощью СП КАМА соединительных линий используются реле соединительных линий. Для исходящей связи предназначены исходящие релейные комплекты РСЛУИ, а для входящей —входящие релейные комплекты РСЛУВ. При занятии свободной соединительной линии (канала СП КАМА) из комплек­та РСЛУИ на статическое реле будет подаваться плюс батареи, под действием которого это реле открывается и сигнальная (уп­равляющая) частота 3825 Гц поступает на модулятор. Модули­рованная управляющая частота проходит весь тракт системы и после демодуляции на приеме выделяется и детектируется в при­емнике сигналов управления (ПСУ), в результате на РСЛУВ по­дается постоянный ток. В этом комплекте срабатывает приемное реле, подавая плюс батареи на статическое реле (СР). Реле сра­батывает, и сигнальная частота посылается в обратном направ­лении. Если сигнальная частота, например из-за неисправности канала, не поступает на исходящий конец, то абонент получает сигнал «Занято». После того как он положит трубку, неисправный канал блокируется и до исправления не может быть занят. При исправном канале с момента установления соединения до ответа абонента на исходящий конец поступает сигнальная частота, кото­рая передает сигнал «Контроль посылки вызова».

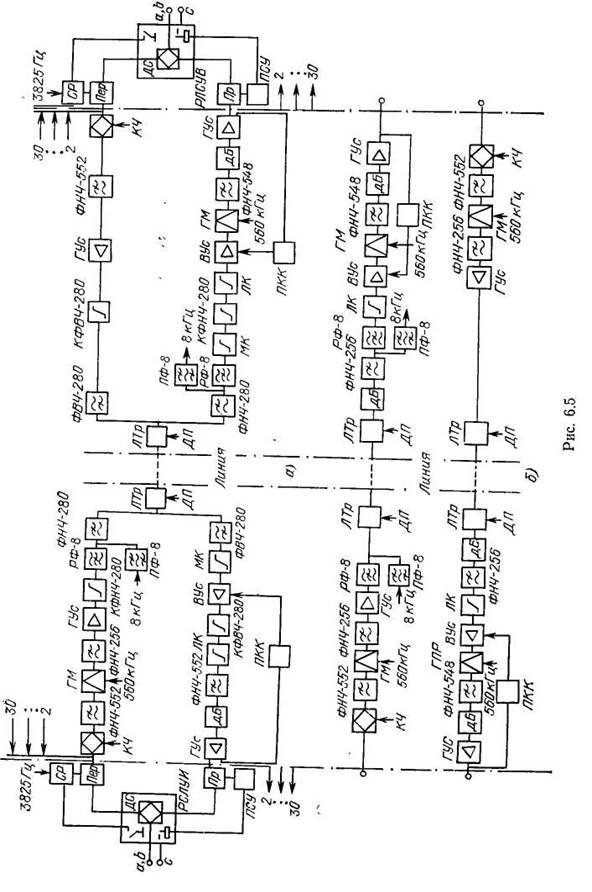

Структурная схема оконечной станции двухполосной системы передачи КАМА приведена на рис. 6.5,а. Аппаратура оконечной станции состоит из индивидуального и группового оборудования. К индивидуальному оборудованию относятся передатчики, прием­ники, приемник сигналов управления и статическое реле.

На вход индивидуального оборудования подключаются от РСЛУИ два разговорных провода, которые через дифференциаль­ную систему подключаются ко входу передатчика, и провод, по которому для работы СР подается +60 В.

Если СР сработает, то от генераторного оборудования на вход передатчика будет поступать частота управления 3825 Гц. Пере­датчик, структурная схема которого показана на рис. 6.6, преобразует полосу частот исходного сигнала и частоту сигнала управле­ния в полосу частот, отводимую этому каналу в спектре частот на выходе индивидуального оборудования 312... 548 кГц. Для этого в передатчике используется схема фазоразностной модуляции, ко­торая состоит из фазовых контуров, обеспечивающих относитель­ный сдвиг фаз сигналов на 90° в диапазоне частот канала ТЧ (ФК1 и ФК.2), модуляторов (M1 и М2), высокочастотного фазовра­щателя (Ф) и сумматора. На входе фазоразностной схемы вклю­чены симметрирующий трансформатор (СТр) и ФНЧ, который по­давляет разговорные сигналы с частотами выше 3,4 кГц. Полосо­вой фильтр ПФ-3,8 уменьшает помехи в соседних каналах при пе­редаче импульсов набора номера.

Развязывающее устройство осуществляет взаимонезависимое объединение выходных сигналов 30 передатчиков, в результате че­го образуется групповой сигнал, занимающий полосу частот 312... ...548 кГц, который и подается в групповой тракт (рис. 6.5,а). Че­рез это же развязывающее устройство в тракт передачи вводятся контрольная частота 304 кГц и вспомогательная частота 312 кГц, которая используется для отыскания поврежденного направления группового тракта.

Фильтр ФНЧ-552 подавляет побочные продук­ты преобразования модуляторов передатчиков каналов.

В групповом модуляторе с помощью несущей частоты 560 кГц спектр частот 304...548 кГц (с учетом передачи КЧ) переносится в спектр 12... 256 кГц, нежелательная боковая полоса подавля­ется фильтром ФНЧ-256.

Через полосовой фильтр ПФ-8 в тракт передачи подается час­тота синхронизации 8 кГц. Режекторный фильтр РФ-8, вносящий большое затухание на частоте 8 кГц, необходим для того, чтобы передаваемый сигнал не оказывал мешающего действия на канал синхронизации.

Фильтры ФНЧ-280 и ФВЧ-280 являются направляющими фильтрами, частотная характеристика затухания которых коррек­тируется корректорами КФНЧ-280 и КФВЧ-280.

Линейный трансформатор (ЛТр) служит для образования сим­метричной схемы линейного входа (выхода) аппаратуры, средняя точка используется для организации служебной связи по фантом­ным цепям и подачи дистанционного питания.

Передающее оборудование станции Б отличается от рассмот­ренного оборудования станции А тем, что в нем отсутствует груп­повой преобразователь частоты и в качестве направляющего фильтра используется фильтр высоких частот ФВЧ-280. (Эта станция передает в линию полосу частот 312 ... 548 кГц.)

На приемной станции фильтр РФ-8 не пропускает частоту син­хронизации 8 кГц в тракт приема передаваемой информации. Фильтр ПФ-8 выделяет эту частоту и передает ее в генераторное. оборудование.

Магистральный корректор (МК) служит для подчисточной кор­рекции АЧИ, которые накопились в линейном тракте. Линейный корректор наклона (ЛК) корректирует АЧИ линии.

Автоматическая регулировка усиления осуществляется путем изменения усиления вспомогательного усилителя. При изменении уровня КЧ приемник контрольного канала выдает соответствую­щий сигнал, под действием которого изменяется глубина обратной связи ВУс.

Фильтр ФНЧ-552 выделяет после демодуляции полезную полосу частот.

Групповой усилитель (ГУс) обеспечивает требуемый уровень сигнала для нормальной работы приемников.

Функциональная схема приемника приведена на рис. 6.7. По­лосовой фильтр на входе приемника отсутствует, поэтому на демо­дулятор (ДМ) поступают сигналы всех 30 каналов. После демо­дуляции фильтр ФНЧ-4 отделяет исходный сигнал и сигнал уп­равления от преобразованных сигналов остальных каналов. После усиления этих сигналов речевой сигнал отделяется от сигнала уп­равления фильтром ФНЧ-3,4 и через дифференциальную систему подается на приборы искания АТС. Сигнальная частота выделя­ется ПФ-3,825 и поступает в приемник сигнала управления (ПСУ), где усиливается, выпрямляется и подается на соответствующие уп­равляющие устройства.

Приемный тракт станции А отличается от рассмотренного тем, что в нем нет группового преобразователя (станция принимает полосу частот 312 ... 548 кГц).

Если СП КАМА работает как однополосная, то групповые пре­образователи используются на обеих оконечных станциях, не используются направляющие фильтры с их корректорами и магист­ральные корректоры (рис. 6.5,б).

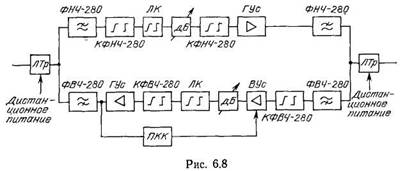

Промежуточные усилительные станции применяются в том слу­чае, если длина усилительного участка превышает максимально допустимую. Структурная схема промежуточной усилительной станции СП КАМА показана на рис. 6.8. Назначение ее элемен­тов аналогично назначению элементов оконечной станции.

Генераторное оборудование обеспечивает четыре СП КАМА всеми необходимыми несущими, контрольными и дополнительны­ми частотами и частотой управления 3825 Гц. Все частоты, кро­ме последней, вырабаты-ваются единым генераторным оборудова­нием с опорной частотой 8 кГц.

Система передачи В-З-Зс позволяет организовать три канала ТЧ и канал служебной связи. По сдвоенным каналам ТЧ можно организовать канал вещания второго класса. В качестве направ­ляющей среды используются либо стальные воздушные линии, ли­бо кабельные соединительные линии на местной сети. Система В-З-Зс построена но двухпроводной двухшолосной системе. Переда­ча сигналов в одном направлении осуществляется в полосе частот 4... 16 кГц, а в обратном — в полосе частот 18... 30 или 19... ... 31 кГц, В полосе частот до 4 кГц организуется канал служебной связи.

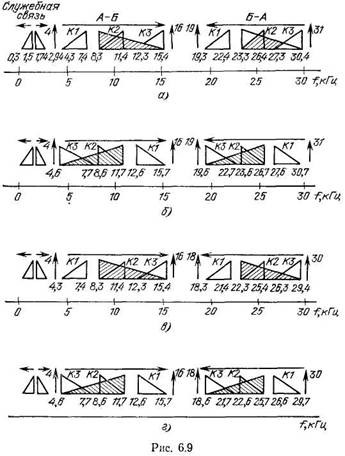

В этой системе предусмотрена возможность создания четырех вариантов линейного спектра, которые отличаются друг от друга взаимной инверсией или сдвигом частотных полос каналов (рис. 6.9). Сдвиг и инверсия частотных спектров исключают внятные переходные влияния между каналами систем передачи, работаю­щих по параллельным цепям. Кроме того, в различных вариан­тах линейного спектра, как видно из рис. 6.9, спектры частот сиг­налов вещания, передаваемые по второму и третьему каналам (заштрихованные треугольники), сдвинуты и инверсированы друг относительно друга, что повышает помехозащищенность этих сиг­налов.

В состав СП В-З-Зс входят оконечные и необслуживаемые ди­станционно питаемые станции (НУП). Между двумя оконечными станциями может быть установлено два НУП. В этом случае максимальная протяженность связи при использовании стальных це­пей составляет 75 км, а соединительных кабелей ВТСП — 54 км. При необходимости увеличения протяженности связи можно ис­пользовать станцию ПВ-3-3 и еще два НУП.

В СП В-З-Зс применена раздельная двухчастотная плоско-наклонная злектротермомеханическая система АРУ. В качестве кон­трольных частот в одном направлении используются частоты 4 и 16 кГц, а в другом — 18 и 30 или 19 и 31 кГц, что определяется принятым вариантом спектра. Устройствами автоматической регу­лировки снабжены только оконечные станции. Необслуживаемые усилительные пункты устройств АРУ не имеют. Усиление их рас­считано на компенсацию минимального затухания линии, что ис­ключает возможность перегрузки при изменениях затухания из-за изменения погодных условий.

Аппаратура оконечной стан­ции размещена на стойке стан­дартных размеров. Емкость стой­ки рассчитана на две СП. Пита­ние аппаратуры может осущест­вляться от источников перемен­ного тока 127 или 220 В и от ис­точников постоянного тока 24 или 60 В.

В системе передачи В-З-Зс при­нято трехступенное преобразова­ние исходных сигналов в линей­ный спектр (рис. 6.10). За основу

принята трехканальная предгруппа, занимающая спектр 12... 24 кГц и образованная путем индивидуального преобразования исходных сигналов каждого канала с помощью несущих 12, 16 и 20 кГц. После преобразования выделяется верхняя боковая полоса частот.

Затем используются две ступени группового преобразова­ния, так как спектр трехканальной лредгруппы частично совпада­ет с линейным. Первое групповое преобразование осуществляется с помощью несущих 72 или 108 кГц. После преобразования в обоих случаях выделяются инвертированные относительно друг друга полосы частот 84... 96 кГц. Для получения линейного спектра час­тот нижней группы (4... 16 кГц) используется вторая ступень пре­образования с несущей частотой 100 кГц. Линейный спектр верх­ней группы частот 19... 31 или 18... 30 кГц формируется второй ступенью группового преобразования с помощью несущих 115 или 114 кГц соответственно. На приёмной станции осуществляется об­ратное преобразование.

Сигналы управления и вызова между АТС (СУВ) передаются с помощью сигнальной частоты 3825 Гц, расположенной вне эф­фективно передаваемой полосы. Индивидуальное преобразование сигнальной частоты каждого канала осуществляется отдельно от преобразования разговорных сигналов (рис. 6.11) с помощью пре­образователей с несущими 12, 16 и 20 кГц. В результате СУВ каж­дого канала преобразуются в частоты 15,825; 19,825 и 23,825 кГц. Затем эти частоты преобразуются в групповых преобразователях совместно с информационными сигналами. В приемном тракте сигналы СУВ, преобразованные в групповых демодуляторах, вы­деляются избирательным усилителем ИУЬ преобразуются в демо­дуляторе с помощью несущей частоты 24 кГц в частоты 8175, 4175 и 175 Гц соответственно в каналах, 1, 2 и 3, усиливаются в усили­теле ИУ2 и преобразуются в УСК соответствующих каналов в ис­ходные сигналы СУВ.

Контрольные токи 12 и 24 кГц, получаемые от генераторов КЧ, вводятся на вход групповой части аппаратуры и преобразуются совместно с передаваемыми сигналами. Выделение этих токов на приемной станции происходит на выходе группового тракта. Сле­дует заметить, что для любого варианта спектра приемники КК одинаковые.

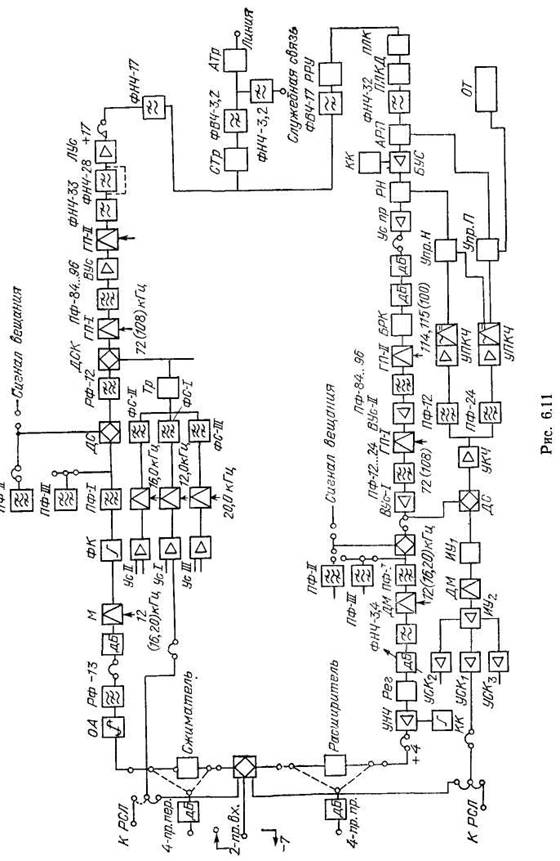

Индивидуальное оборудование каждого канала (рис. 6.11) со­держит ограничитель амплитуд (ОА), предназначенный для пре­дотвращения перегрузки группового тракта, и режекторный фильтр (РФ), который обеспечивает защиту сигнального канала от разговорных сигналов. Модулятор (М) осуществляет индиви­дуальное преобразование. Полезные полосы частот выделяются полосовыми фильтрами (ПФ). Между модулятором и ПФ вклю­чен фазовый корректор (ФК), корректирующий краевые искаже­ния полосового фильтра. Все каналы на выходе индивидуальной части аппаратуры объединяются с помощью дифференциальной системы (ДС), на которую при организации канала вещания по­даются сигналы звукового вещания.

В приемной части индивидуального оборудования - канальные фильтры выделяют полосы частот соответствующих каналов. Фильтры ФНЧ выделяют исходную информацию после демодуля­ции. Коррекция краевых искажений приемных канальных полосо­вых фильтров происходит в цепи обратной связи УНЧ.

Режекторный фильтр РФ-12 на входе группового оборудования передачи не пропускает в тракт остаток несущей частоты 12 кГц, совпадающей с КЧ, для предотвращения ложной работы АРУ. Дифсистема ДСК обеспечивает независимое объединение спектра частот трехканальной предгруппы с частотами управления и взаи­модействия и контрольными частотами.

Фильтры ПФ-84... 96 я ФНЧ-33 выделяют полезные полосы частот соответственно после первого и второго групповых преобразований.'Линейный усилитель обеспечивает номинальное значение уровня передачи, равное 17 дБ. Фильтры ФНЧ-17 и ФВЧ-17 являются направляющими и разделя­ют сигналы разных направлений передачи. Трансформатор СТр обеспечивает симметричный выход оконечной станции. Фильтры ФНЧ-3,2 и ФВЧ-3,2 называются линейными и разделяют спектры частот СП В-З-Зс и канала служебной связи (КСС). Автотранс­форматор (АТр) согласует выходное сопротивление станции с входным сопротивлением линии.

Компенсация АЧИ, вносимых линией, и установочная регули­ровка усиления осуществляются на приемной оконечной станции ручным регулятором усиления (РРУ) и переменными линейными основным (ПЛК) и дополнительным (ПЛКД) корректорами. Пер­вый компенсирует примерно половину максимального наклона час­тотной характеристики затухания усилительного участка макси­мальной длины, а второй включается только при использовании стальных цепей.

Фильтр ФНЧ-32 препятствует попаданию помех в тракт прие­ма, расположенных в спектре частот выше линейного спектра сис­темы.

Компенсация изменения затухания линии при изменении погод­ных условий производится плоским регулятором (АРП) и регуля­тором наклона (РН). Система АРУ позволяет поддерживать на выходе группового тракта постоянный и не зависящий от частоты уро. вень. Буферный усилитель (БУс) согласует высокоомное вы­ходное сопротивление АРП с низкоомным входным сопротивлени­ем РН. В цепи обратной связи БУс включен контур (КК), кото­рый дает возможность корректировать АЧИ, вносимые трактом приема.

Блок БКР служит для коррекции АЧИ при использовании в качестве направляющей среды кабеля ВТСП.

Полосовые фильтры ПФ-84... 96 и ПФ-12... 24 выделяют полез­ные полосы частот после первого и второго демодуляторов.

Дифференциальная система ДС осуществляет разделение токов СУВ и КЧ. Узкополосные фильтры ПФ-12 и ПФ-24 выделяют токи КЧ, которые в приемнике контрольных частот УПК. Ч усиливаются и выпрямляются. Контрольная частота 24 кГц управляет плоским регулятором (АРП). Ток этой частоты после выпрямления сравни­вается в устройстве управления плоским регулятором (Упр. П) с опорным током, который вырабатывается стабилизированным ис­точником (ОТ). При неравенстве этих токов запускается мотор, направление вращения которого зависит от знака разности этих токов. Мотор приводит в движение регулятор потенциометра, ко­торый изменяет ток подогрева и сопротивление рабочего тела тер-мистора, включенного в АРП. Изменение тока подогрева, а следо­вательно, и затухания АРП будет происходить до тех пор, пока уровень КЧ на выходе группового приемного тракта не достигнет номинальной величины.

Наклонная регулировка осуществляется аналогично, но вы­прямленный ток КЧ 12 кГц сравнивается в Упр. Н с током часто­ты 24 кГц. При неравенстве их также запускается мотор, который изменяет ток подогрева термистора, включенного в РН. Мотор будет работать до установления номинальной величины уров­ня кч.

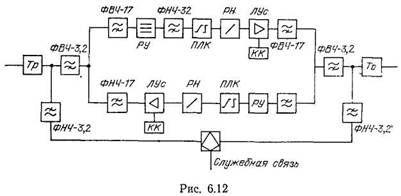

Структурная схема необслуживаемой усилительной станции приведена на рис. 6.12. В оба направления передачи входят линей­ные усилители ЛУс, в цепь ООС которых включены корректирую­щие контуры (КК), постоянные линейные корректоры (ПЛК), компенсирующие примерно половину наклона частотной характе­ристики затухания линии, и регулятор усиления (РУ). Наклон частотной характеристики усиления регулируется переменными корректорами (РН), которые различаются для разных направле­ний передачи. Фильтр ФНЧ-3,2 защищает тракт передачи верхней группы от высокочастотных помех.

В цепь обхода НУП подключена неравноплечая дифференци­альная система, с помощью которой в тракт можно включить те­лефонный аппарат для служебных переговоров.

Все частоты, которые используются в качестве несущих и конт­рольных, получаются от единого задающего генератора с частотой 8 кГц, стабилизированного кварцем.

Радиорелейная система передачи «Контейнер» работает в спектре частот 390 ... 470 МГц. Она применяется на сельской сети для организации связи между АТС, между районными центрами и для других целей.

В РРСП «Контейнер» два ствола работают на одну антенну через разделительные фильтры. План частот позволяет организо­вать 12 стволов по четырехчастотной системе. В каждом дуплекс­ном стволе организуется 12 нерезервируемых каналов ТЧ и канал служебной связи или шесть резервируемых каналов ТЧ и также канал служебной связи.

В состав этой системы входят главная станция, промежуточные станции ПРС и оконечная станция ОРС, причем ПРС и ОРС — необслуживаемые. Дальность связи составляет 200... 300 км при

расстоянии между станциями 30... 50 км. Таким образом, число РРС не превышает пяти.

Электропитание аппаратуры может осуществляться от источников питания переменного тока напряжением 127 или 220 В и постоянного тока напряжением 24 или 60 В.

В состав аппаратуры станции входят следующие элементы (рис. 6.13): антен-но-фидерный тракт, приемник (Пр), пе­редатчик (Пер), блок автоматики (БА)' и блок организации каналов (БОК).

Антенно-фидерный тракт состоит иг антенны типа восьмиэлементной синфаз­ной решетки, подводящего коаксиально­го кабеля и антенных фильтров (АФ)\ Эти фильтры предназначены для разделения сигналов стволов, подавления гармоник передатчиков и защиты приемников от внешних помех. В качестве каналоформирующей аппаратуры (КА) используются системы передачи ОР-6 и ВР-6, а также «Топаз-1»

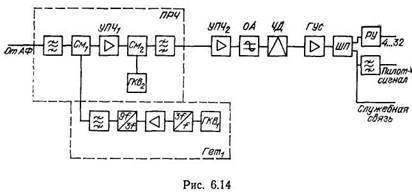

Приемник РРСП «Контейнер», структурная схема которого представлена на рис. 6.14, выполнен по супергетеродинной схеме с двойным преобразованием частоты. Преобразователь частоты (ПРЧ) предназначен для преобразования ЧМ колебаний, посту­пающих от антенного фильтра, в колебания первой промежуточной частоты 30 МГц, а затем в колебания второй промежуточной час­тоты 8,4 кГц. Первое преобразование осуществляется в малошумящем диодном смесителе СМ1, а второе — в транзисторном смеси­теле СМ2. Кроме того, ПРЧ обеспечивает необходимую избира­тельность приемника.

Гетеродин приемника (Гeт1) состоит из кварцевого генератора ГКВ1 двух транзисторных умножителей и узкополосного фильтра. Выходной сигнал занимает диапазон частот 362... 437 МГц. Час­тота гетеродина подается на первый смеситель СМ1

В усилителе промежуточной частоты УПЧ2 сигнал усиливается и демодулируется в частотном детекторе (ЧД), на выходе кото­рого образуется групповой сигнал.

Групповой усилитель (ГУс) предназначен для усиления группо­вого спектра, а шумоподавитель (ШП) —для подавления шумов на выходе ГУс при отсутствии сигнала, так как шумы в паузе мо­гут вызвать ложное срабатывание устройств автоматики.

Передатчик РРСП «Контейнер, структурная схема которого показана на рис. 6.15, содержит модуляционный усилитель (МУс), который усиливает напряжение сигнала, поступающего от канало­формирующей аппаратуры в спектре 4 ... 32 кГц, до требуемой ве­личины. Кроме того, на второй вход модуляционного усилителя подается сигнал служебной связи.

Генератор-модулятор (ГМ) предназначен для получения ЧМ колебаний в диапазоне частот 32...39 МГц. Стабильность частоты обеспечивается кварцевым генератором (ГКВ). Под воздействи­ем основного и служебного сигналов осуществляется фазовая мо­дуляция колебаний генератора. Для получения ЧМ колебаний мо­дулирующий сигнал предварительно интегрируется. Для подавле­ния паразитной амплитудной модуляции введен ограничитель амп­литуд ОА. В усилителе (Умн) частота претерпевает 72-:кратное умножение, причем умножается не только средняя частота, но и ее девиация.

Блок автоматики служит для повышения надежности работы РРСП путем поблочного «горячего» резервирования. Для автома­тического включения всех РРС по команде с главной станции, а также резервирования и контроля оборудования передается пи­лот-сигнал для первого ствола на частоте 64, для второго — на частоте 66 кГц.

Для сопряжения радиоаппаратуры с каналоформирующей сис­темой предназначен блок организации каналов. Он обеспечивает выделение группового спектра 0,3...32 кГц, транзит пилот-сигна­лов и защиту аппара-туры со стороны линии. В состав блока вхо­дят четыре фильтра ДК-33, четыре согласующих трансформатора, служащих для получения номинального характеристического со­противления аппаратуры со стороны линии (150 Ом), система за­щиты и плата коммутации.

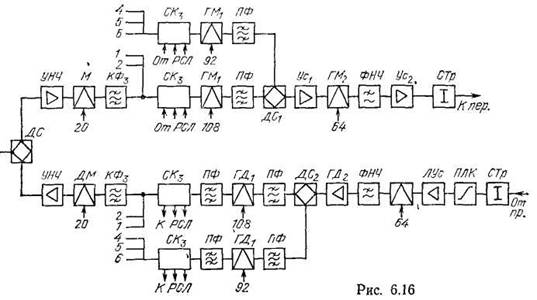

В качестве каналоформирующей аппаратуры используется ап­паратура СП ОР-6 и ВР-6 или «Топаз-1», предназначенная для РРСП сельской связи.
