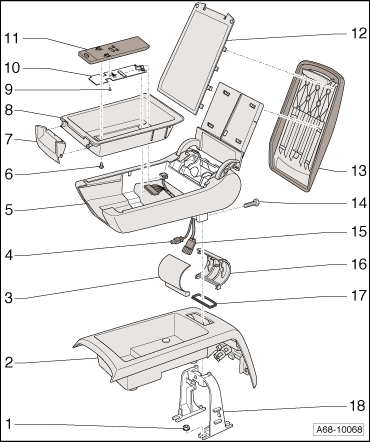

Передний центральный подлокотник - детали и узлы

Передний центральный подлокотник - детали и узлы

1 -

25 Нм

2 -	Задняя часть центральной консоли

q	снятие и установка → Глава

3 -	Передняя облицовка опоры переднего среднего подлокотника

q	снятие и установка → Глава

q	заклипсована

4 -	Штекерный разъем антенны телефона

q	снятие и установка → Глава

5 -	Опора переднего подлокотника

q	снятие и установка → Глава

6 -

1 Нм

7 -

Ручка

q	снятие и установка → Глава

8 -	Вещевой отсек

q	снятие и установка → Глава

9 -

0,5 Нм

10 -	Печатная плата телефона

q	снятие и установка → Глава

11 -	Крепление телефона или штатив мобильного телефона

q	снятие и установка → Глава

12 -

Крышка

q	снятие и установка → Глава

13 -

Подушка

q	снятие и установка → Глава

14 -

25 Нм

15 -	Штекерный разъем телефона / мобильного телефона

q	снятие и установка → Глава

16 -	Задняя облицовка опоры переднего среднего подлокотника

q	снятие и установка → Глава

q	заклипсована

17 -

Прокладка

18 -	Опора переднего подлокотника
	Снятие и установка переднего подлокотника Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства t  Съемник -3438-

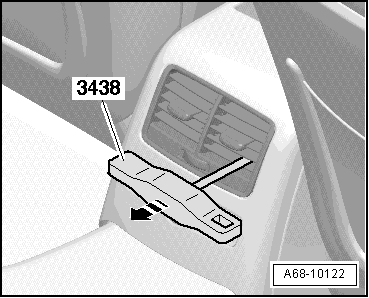

Снятие –  Установить горизонтально пластины дефлектора задней центральной консоли.   Инструкция Дефлектор задней центральной консоли имеет отверстия для вставки съемника -3438-. –  Извлечь осторожно дефлектор задней центральной консоли с помощью съемника -3438- в - направлении стрелки - из центральной консоли. –  При наличии, отсоединить электрический разъем от дефлектора задней центральной консоли.

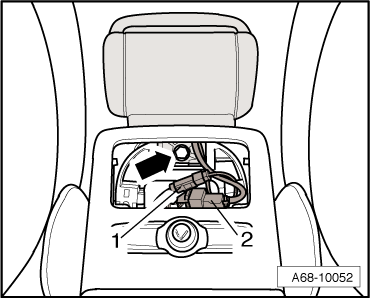

–  При наличии отсоединить электрические штекерные разъемы -1- и -2-. –  Открутить болт - стрелка-. –  Откинуть передний средний подлокотник вверх. Установка Установка в обратной последовательности, при этом учитывать следующее: –  Вдавить дефлектор задней центральной консоли до ввода фиксаторов в монтажный проем. Момент затяжки

Деталь	Нм
Передний средний подлоконник к опоре	25
