Требования к оборудованию связи (стр. 7 )

- для оборудования с номинальным напряжением питания до 250В - 1500В.

Все открытые токоведущие части, доступные для случайного прикосновения во время эксплуатации, должны быть закрыты защитными щитками.

Оборудование с напряжением питания свыше 60 В должно иметь элемент заземления. Возле элемента заземления должен быть нанесен краской нестираемый при эксплуатации знак заземления.

Значение переходного сопротивления между элементом заземления и каждой доступной прикосновению металлической нетоковедущей частью, которая может оказаться под напряжением, не должно превышать 0,1 Ом.

5.1.7.12.  Требования к надежности

Среднее расчетное время наработки на отказ оборудования должно быть не менее 50000 часов. Среднее время восстановления повреждения путем замены неисправных блоков без учета времени на локализацию неисправности – не более 30 минут. Срок службы оборудования - не менее 10 лет.

5.1.7.13.  Требования к обслуживающему персоналу

При проведении технического обслуживания системы необходимо использовать положения руководства по эксплуатации и ГОСТ Р 51330.16-99. Для проведения технического обслуживания системы обслуживающий персонал должен руководствоваться документацией, в которой содержатся данные по следующим вопросам:

- схемы электрических соединений для всех напряжений;

- техническое описание и инструкции по эксплуатации на установленное электрооборудование;

- инструкции по предотвращению и ликвидации аварий;

- паспорта индивидуальной эксплуатации электрооборудования;

- копии сертификатов, разрешений и свидетельств органов государственного надзора;

- перечень и местонахождение резервного электрооборудования и запасных частей.

5.1.7.14.  Требования к монтажу и наладке

Монтаж оборудования системы должен производиться в соответствии инструкцией по монтажу. Монтажные и пуско-наладочные работы необходимо производить в соответствии с требованиями безопасности, правилами технической эксплуатации электроустановок потребителей (ПТЭЭП) и других действующих ведомственных документов и правил. Устройство электроустановки системы должно соответствовать требованиям ГОСТ Р 51330.13-99 и ПУЭ.

5.1.8.  Требования к системе структурированных кабельных сетей (СКС)

На ПС 330кВ Парнас в здании ОПУ создать структурированную кабельную сеть.

Кабельная сеть должна имеет топологию иерархической звезды с числом уровней на магистральном канале одного здания не более двух и содержать:

- телекоммуникационные розетки рабочих мест;

- горизонтальные кабельные сети на этажах;

- центральную коммутационную систему здания.

Система структурированных кабельных сетей (СКС) должна отвечать следующим основным требованиям:

- структурированности – кабельная система должна быть выполнена в соответствии с принципами построения СКС, как это определено в спецификациях международного стандарта EIA/TIA 568A;

- гибкости – СКС должна обеспечивать простое подключение оконечного оборудования, а также его перемещение внутри здания без перестройки кабельной системы (т. е. без изменения структуры СКС и перепрокладки кабельных трасс);

- высокой пропускной способности – между портами активного сетевого оборудования должна быть обеспечена скорость передачи данных не менее 100 Мбит/с;

- надежности – СКС должна быть устойчива к отказам за счет избыточности и универсальности портов для подключения оконечного оборудования, а также за счет резервирования кабельных трасс.

Длина любого кабельного соединения на витой паре категории 5е не должна превышать 90 м. При этом между оконечными точками кабеля не должно быть никаких промежуточных соединений (спайка, скрутка и т. д.).

Прокладка кабелей СКС должна производится в кабельных каналах, не нарушающих интерьера помещений.

При прокладке кабелей передачи данных (витой пары) расстояния от кабелей электропитания, согласно стандарту ANSI/EIA/TIA 569, не должны быть меньше:

- 13 см от неэкранированных кабелей электропитания с мощностью до 2-х кВ;

- 30 см от линий питания люминесцентных ламп;

- 90 см от линий питания с мощностью 5 кВА и более;

- 100 см от линий питания трансформаторов, электродвигателей.

При необходимости пересечения кабелей СКС и кабелей электропитания угол пересечения должен быть прямым.

Допускается проведение кабелей электропроводки в общих каналах с кабелями СКС при выполнении следующих условий:

силовые и слаботочные кабели, проведенные в одном канале, разделены перегородкой;

максимальная сила тока в кабелях электропроводки ограничивается величиной 20 А при напряжении 240 В частотой 50 Гц.

5.2. Требования к радиотрансляционной сети и громкоговорящей поисковой связи и оповещению.

Аппаратура предназначена для обеспечения громкоговорящей связи, срочного оповещения, трансляции служебных и вещательных передач.

5.2.1.  Перечень оборудования систем радиотрансляции и громкоговорящей поисковой связи и оповещения.

Таблица 7.4.

NN п/п	Наименование	Техническая характеристика	Ед. изм.	Кол-во
1.	Понижающий трансформатор радиотрансляционной сети, 100Вт		шт.	1
2.	Усилитель с цифровым тюнером, 2‑касетным магнитофоном, CD-плеером, 120Вт: - 10-канальный селектор зон - Индикатор уровня выходного сигнала		компл.	1
3.	Микрофон на подставке		шт.	2
4.	Блок питания		шт.	1
5.	Шкаф для размещения оборудования 19”-24U (120х600х700)мм, укомплектованный рамой для монтажа аппаратуры, полками, комплектом электропитания, вентиляторами		шт.	1
6.	Громкоговорители внутренние	3Вт	шт.	19
7.	Громкоговорители наружные (рупорные)	30Вт	шт.	2
8.	Кабель экранированный, для внутренней прокладки, емк.1х2х0.8		м	350
10.	Кабель экранированный, для внешней прокладки, емк.1х2х0.8		м	50

Перечень и количество оборудования и материалов может уточняться на стадии РД.

5.2.2.  Требования к радиотрансляционному усилителю

Таблица 7.5.

Технические параметры	Ед. изм.	Значение
Количество зон обслуживания		не менее 5
Суммарная мощность комплекса	Вт	120
Выходное напряжение	В	100, 70, 25
Диапазон воспроизводимых частот	Гц	100 ÷ 10000
Длительность непрерывного сообщения, не менее	с	60
Напряжение питания	В	≈220
Мощность потребления:
– в дежурном режиме	ВА	10
– в режиме трансляции	ВА	400
Гарантийный срок эксплуатации	год	3

5.3.Требования к высокочастотной аппаратуре связи и оборудованию присоединения

При организации ВЧ каналов по ВЛ должны передаваться все виды информации, необходимой для управления работой энергосистемы как в нормальных режимах работы, так и при аварийных ситуациях, а именно:

- речь – для обеспечения диспетчерско-технологического и административно - хозяйственного управления;

- сигналы телемеханики (ТМ) - для обеспечения систем АСДУ, АСУ и АСУ ТП телеизмерениями, телесигнализацией, телеуправлением;

- данные АСКУЭ;

- межмашинный обмен для обеспечения работы систем АСУ и АСУ ТП;

- сигналы РЗ и ПА.

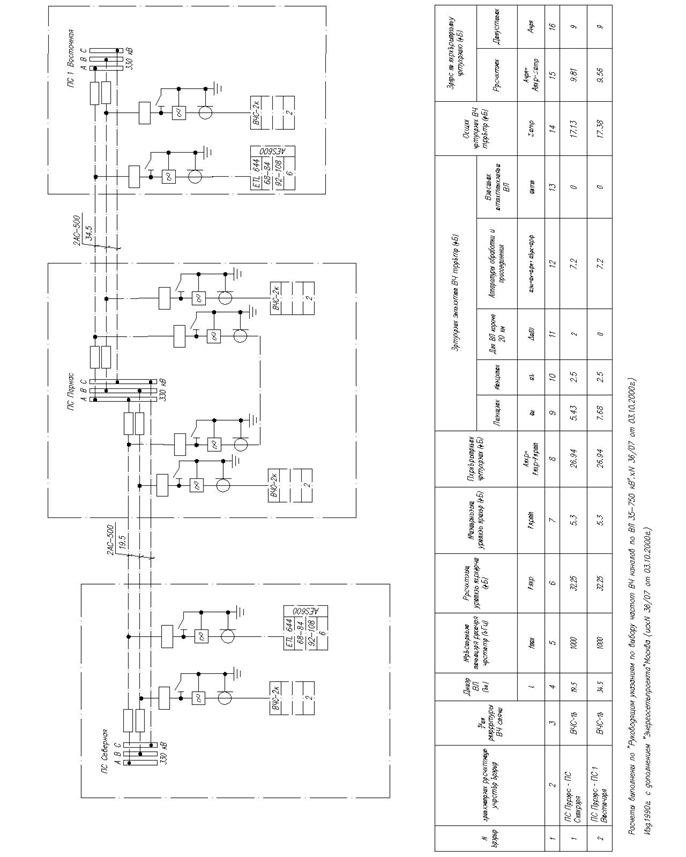

Схема организации ВЧ каналов представлена на рисунке 7.1.

5.3.1.  Требования к комбинированной аппаратуре ВЧ связи

Вид аппаратуры ВЧ связи, применяемый в данном проекте – комбинированная, обеспечивающая передачу по одному каналу всех видов информации: речи, телемеханики, АИИСКУЭ, сигналов РЗ и ПА. Выбранная для организации ВЧ связи аппаратура должна удовлетворять следующим требованиям:

- рабочий диапазон частот аппаратуры должен составлять от 01.01.01 кГц, с номинальной полосой частот кратной 4 кГц;

- номинальное сопротивление ВЧ окончаний аппаратуры должно быть равно 75 Ом, а НЧ окончаний – 600 Ом;

-выходная мощность передатчика комбинированной аппаратуры ВЧ связи должна составлять не менее 80 Вт для всех направлений;

- максимально допустимый уровень внеполосных излучений аппаратуры должен составлять не более -70 дБм;

- максимальное время задержки передачи сигналов команд РЗ и ПА не должно превышать 10 мсек;

- максимально допустимое время передачи сигналов РЗ и ПА должно составлять не более 25 мсек;

- собственный шум при работающей аппаратуре на НЧ входе не должен превышать -55 дБ0п;

- уровень сигнала на входе/выходе НЧ окончаний каналов должны быть регулируемым;

- аппаратура должна иметь интерфейс серии V, X и G для соединения с формирующей частью аппаратуры РЗ и ПА;

- по помехозащищенности комбинированная аппаратура ВЧ связи должна удовлетворять требованиям стандарта МЭК 60834-1.
