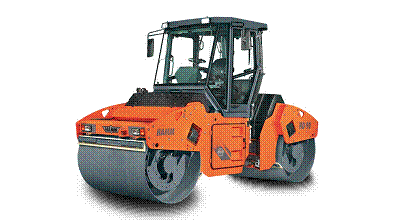

СОЧЛЕНЕННЫЙ ТАНДЕМНЫЙ КАТОК HAMM HD 90
· Оба ведущих моста · Дизельный двигатель большой мощности с турбонаддувом · Боковое смещение задней полурамы ±100 мм · Свободный обзор рабочей поверхности и боковых кромок бандажей · Переднее и заднее стекла 1х1 м · Регулируемое кресло машиниста, рулевое колесо, приборная панель | · Поворотное кресло машиниста · Многофункциональные ручки управления с обеих сторон кресла · Аварийный останов · 3 тормозные системы · 2 пластмассовых водяных бака · Система орошения с двумя водяными насосами · Хороший обзор с кресла всех сопел системы орошения · Эргономичный пульт управления |
Технические характеристики
Масса Размеры
Собственная масса без кабины, кг….…8150 Ширина бандажа, мм………….1680/1680
Рабочая масса, с кабиной, кг…………....9190
Максимальный вес, кг…………………...11840 Диаметр бандажа, мм…………1200/1200
Нагрузка на передний мост, кг……….....4630 Радиус поворота:
Нагрузка на задний мост, кг……………..4560 по внутр. следу, мм…………………..3961 Статическая линейная нагрузка: Рабочая ширина с боковым смещением
от переднего бандажа, кг/см …..………....27,6 полурамы, мм…………………………1780
от заднего бандажа, кг/см …….……….….27,1 Длина, мм……………………..………4600
С вибрацией: Высота с кабиной, мм……….……...3040
от переднего бандажа, кг/см……….....73,1\64,0 Клиренс, мм……………………..……..330
от заднего бандажа, кг/см…………..…72,7\66,35
Двигатель
Тип………………….................................................……….дизельный, Deutz TCD 2012 L04 2V
с водяным охлаждением,
4–х цилиндровый
Мощность по ISO 14396...............................................….100.0 кВт (136.0 л. с.) при 2300 мин–1
Мощность по SAE J1349…...............................................100.0 кВт (134.0 л. с.) при 2300 мин–1
Топливный бак……………..................................................................................................…185 л
Привод
Гидростатический привод на оба моста.
Скорость
Рабочая, км/ч……………....................................................................................................….0-7,4
Транспортная, км/ч……….....................................................................................................0-14,8
Способность преодолевать подъем
с вибрацией/без вибрации, %……........................................................................................30/40
Вибрация
Гидростатический привод.
Вибрация……………………………................................................переднего и заднего бандажей
Частота, Гц………………………..........................................................................................….42/50
Номинальная амплитуда, мм…........................................................................................0,66/0,37
Общее усилие уплотнения, кН…............................................................................................75/60
Рулевое управление
Рулевое управление с гидростатическим усилителем рулевого привода.
Поворот рам относительно друг друга ± 39°, наклон ± 10°.
Тормозные системы
Рабочая: гидростатическая.
Стояночная: с пружинным энергоаккумулятором.
Аварийный останов: гидростатическим приводом и стояночной тормозной системой.
Система орошения
Система орошения под давлением, 2 насоса, с интервальный выключатель, включение вручную, фильтр, 2 пластмассовых бака общей вместимостью 900 л.
Электрооборудование
Рабочее напряжение 12 В, аккумулятор 155 Ач.
Стандартное оборудование
Кабина ROPS. Система отопления. Регулируемый пульт управления, регулируемое кресло машиниста, 2 многофункциональные ручки управления слева и справа от кресла. Индикаторы: температура двигателя, моточасы, запас топлива. Сигнальные лампы и кнопка аварийного останова. Освещение по требованиям ФРГ, 2 задние рабочие фары, Главный выключатель аккумулятора, 3-ступенчатый масляный фильтр, указатель уровня воды. Спидометр. Выключение вибраторов: переднего / заднего / одндоверменное. Соответствие требованиям СЕ.
Набор инструментов
Документация
