Фильтры сетчатые временные

Фильтры сетчатые временные

1.Общие положения

1.1 Фильтры сетчатые временные (далее «фильтры») предназначены для установки на всасывающих линиях насосов для защиты их от грязи, окалины и посторонних предметов, после монтажа или ремонта трубопровода. Конструкция фильтра дает возможность вынимать фильтрующую корзину после окончания процесса промывки трубопровода без демонтажа самого трубопровода.

2.Типы фильтров

2.1  В зависимости от конструкции, выпускаются шесть видов фильтров ( I, II, III, IV, V, VI ).

Фильтры типа I, II, III выполнены с фланцами приварными встык, фильтры типа IV, V,VI аналогичны по конструкции фильтрам типа I, II, III, но выполнены с фланцами плоскими приварными. Фильтр типа I, IV рекомендуется к установке на вертикальном трубопроводе,

типа II, V на горизонтальном трубопроводе. Фильтр типа II, VI может устанавливаться как на вертикальном так и на горизонтальном трубопроводе.

2.2 Фильтры типа II, Dy 50/250 имеют модификации А, Б,В с различным расположением входного и выходного патрубков и дренажного штуцера. Фильтры типа II, V Dy 300,350,400,500,600 имеют модификации А, Б, В с различным расположением входного и выходного патрубков, дренажного штуцера и поворотного устройства заглушки.

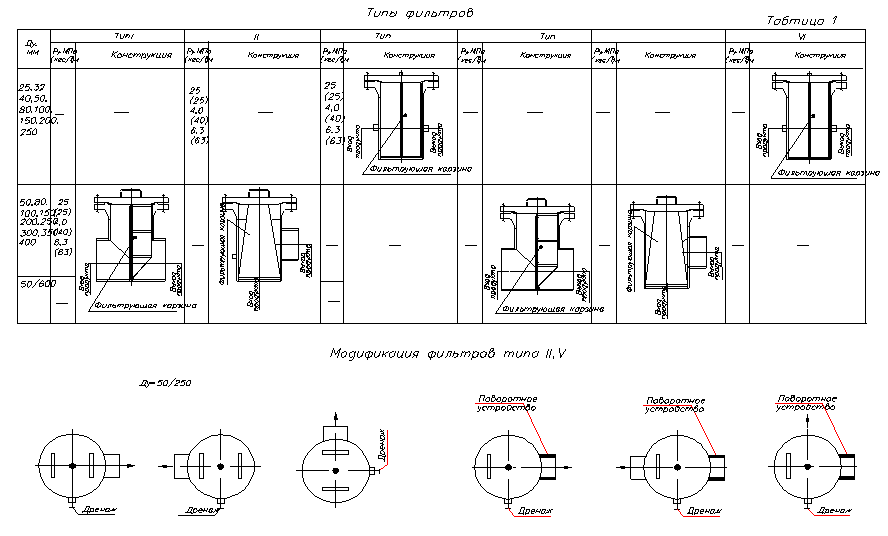

Типы фильтров и его модификации указаны в таблице 1.

3.Материальное исполнение фильтров

3.1 Фильтры типа I, II, III запроектированы в материальных исполнениях (см. таблицу 2)

Фильтры типа IV, V,VI запроектированы в материальных исполнениях (см. таблицу 2)

3.2 Выбор материального исполнения фильтра в зависимости от условного давления, температуры и свойств транспортируемого вещества и расчетной температуры окружающего воздуха.

Выбор материала и типа труб для фильтров типов I, II, III, IV, V, VI

материальных исполнении Д08, Д12, Е01, Е03

Таблица 2

Шифр материального исполнения	Тип фильтра	Ду трубы, мм	Трубы
Материал	Технические требования	Сортамент
Д08	I II III IV V VI	25/40	Сталь 20	ГОСТ 8733-74	ГОСТ 8734-75
50/400	Сталь 20	ГОСТ 8731-74 Группа В	ГОСТ 8732-78
Е01	25/40	09Г2С	ГОСТ 8733-74	ГОСТ 8734-75
50/400	10Г2,09Г2С	ГОСТ 8731-74 Группа В	ГОСТ 8732-78
Д12	IV V	500, 600	ВСт3сп	ГОСТ 10706-76	ГОСТ 10704-91
Е03	500, 600	Класс прочности К-52	ГОСТ 20295-85 изм.1 с термообработкой
