Пороги (чертежи)

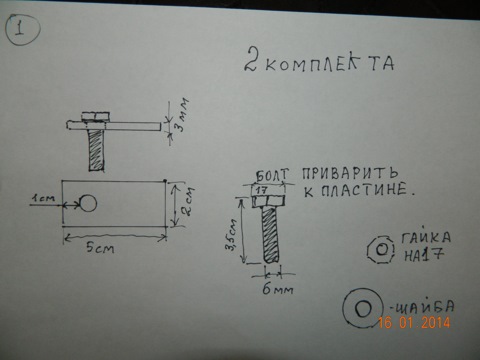

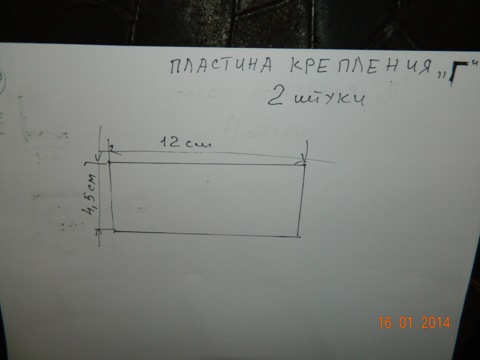

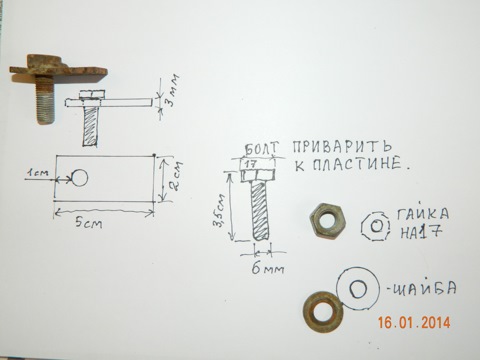

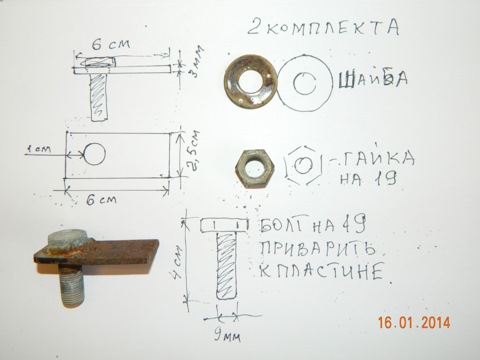

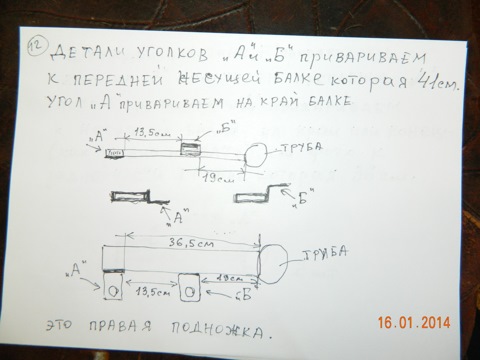

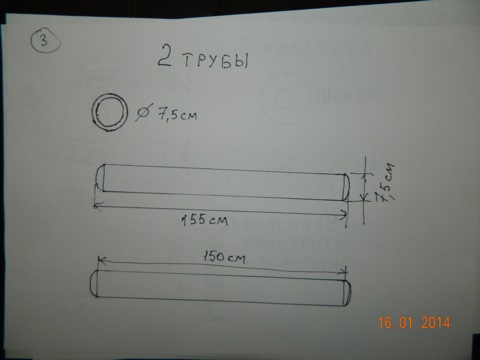

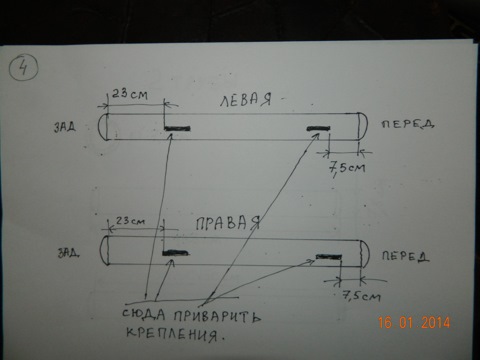

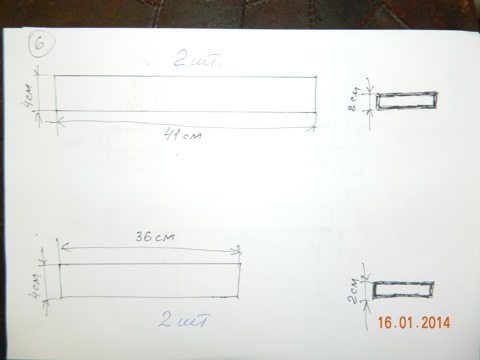

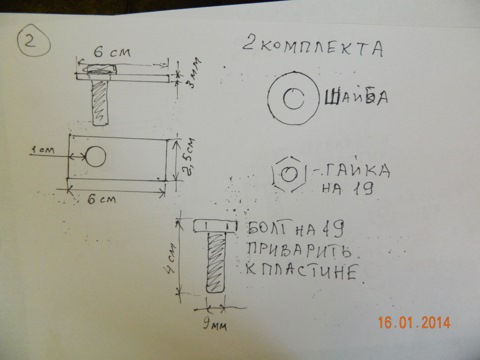

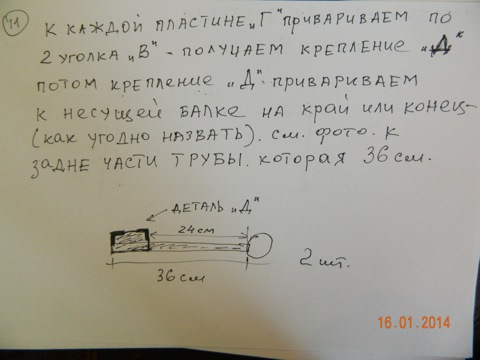

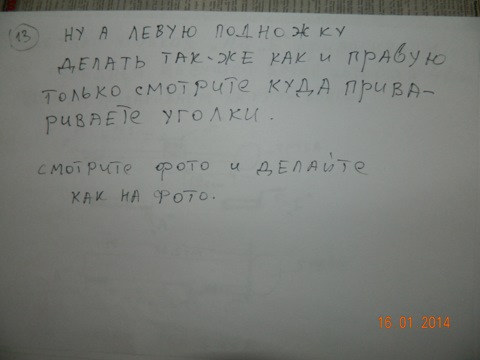

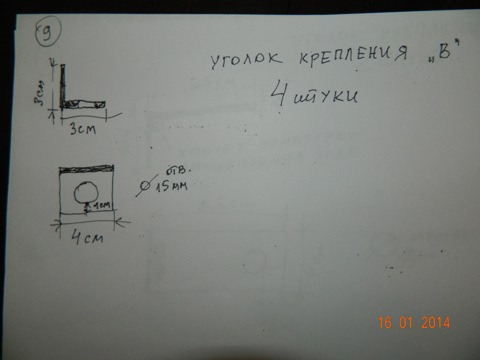

Пока не начал ремонт порогов решил их измерить и зарисовать за художества не обессудьте я не художниу я только учусь. Если кто собрался делать пороги то вот пожалуста чертежи и все замеры. Думаю что сдесь всё понятно. Удачи. Фото в другой записи БЖ. При замерах будьте внимательны. Семь раз отмерь - потом один раз отреж. И примерь сто раз.

https://e-a.d-cd.net/47ac0a4s-480.jpg

https://g-a.d-cd.net/ac6c0a4s-480.jpg

https://h-a.d-cd.net/966c0a4s-480.jpg

https://a-a.d-cd.net/556c0a4s-480.jpg

https://h-a.d-cd.net/676c0a4s-480.jpg

https://f-a.d-cd.net/b8ec0a4s-480.jpg

https://a-a.d-cd.net/feec0a4s-480.jpg

https://b-a.d-cd.net/dbec0a4s-480.jpg

https://f-a.d-cd.net/241c0a4s-480.jpg

https://a-a.d-cd.net/361c0a4s-480.jpg

https://g-a.d-cd.net/451c0a4s-480.jpg

https://e-a.d-cd.net/831c0a4s-480.jpg

https://e-a.d-cd.net/cb1c0a4s-480.jpg

https://f-a.d-cd.net/371c0a4s-480.jpg

https://h-a.d-cd.net/849c0a4s-480.jpg

https://c-a.d-cd.net/fc9c0a4s-480.jpg

полгода назад Метки: самостоятельный ремонт

Нравится29 Рекомендую

Подписаться

https://f-a.d-cd.net/fe1e724s-100.jpg

wolfman3000 был 20 часов назад

Я езжу на Chevrolet Niva
Фролово, Россия

Огромнейшее спасибо, очень поможет при сборке особенно размеры были важны!

 полгода назад

https://h-a.d-cd.net/c9fac4s-100.jpg

vanyatka-ya был три месяца назад

Я езжу на Chevrolet Niva
Москва, Россия

Супер! Молодца-респект!

 полгода назад

https://f-a.d-cd.net/97808b8s-100.jpg

BeilMD на сайте

Евгений Михиенко, 27 лет
Я езжу на Chevrolet Niva - это крОссовер)
Ханымей, Россия

спасибо!

 полгода назад

https://b-a.d-cd.net/75fb734s-100.jpg

Crook2013 был полчаса назад

Александр Журбин
Я езжу на Chevrolet Niva кузбасский внедорожник (до этого —Mitsubishi Galant)
Ленинск-Кузнецкий, Россия

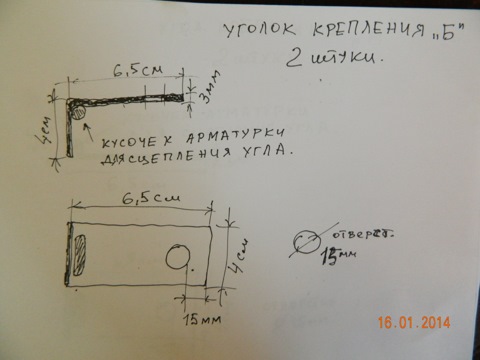

на 11 фото нарисована толщина металла 2см или хо что то другое?

 четыре месяца назад

https://c-a.d-cd.net/9882314s-100.jpg simbiryak был два часа назад

это высота детали - сама деталь внутри пустая типа как труба тока прямоугольная. А размер этих стенок где-то около 2-х миллиметров.

 четыре месяца назад

https://b-a.d-cd.net/75fb734s-100.jpg Crook2013 был полчаса назад

так это квадрат труба?) а я голову ломаю думал что металл 20мм

 четыре месяца назад

https://c-a.d-cd.net/9882314s-100.jpg simbiryak был два часа назад

да

 четыре месяца назад
