Проверка прокачки топливного бака

Проверка прокачки топливного бака Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства

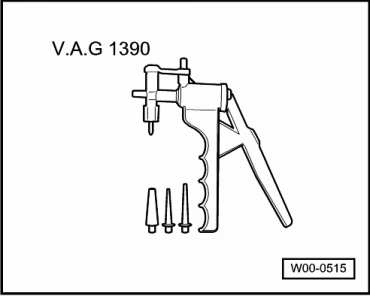

t  Ручной вакуумный насос с принадлежностями - V. A.G 1390-

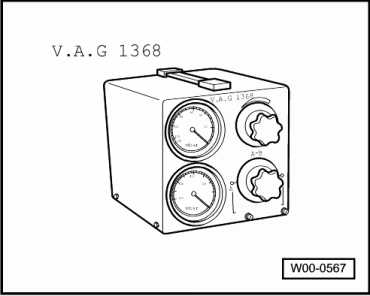

t  Вакуумный тестер - V. A.G 1368- –  Снять передний правый подкрылок: → Группа ремонта66

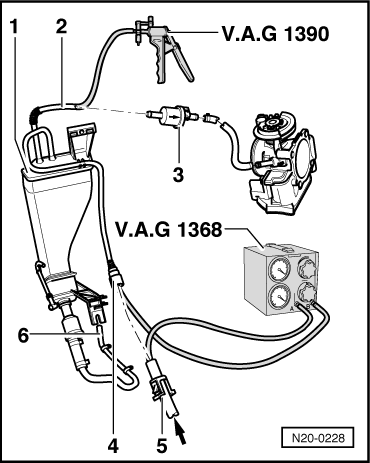

–  Отсоединить трубопровод вентиляции -2- абсорбера с активированным углем -1- от электромагнитного клапана -3-. –  Подсоединить ручной вакуумный насос - V. A.G 1390- к магистрали -2-. –  Вытащить трубопровод вентиляции -5- из топливного бака к абсорберу с активированным углем и соединить с вакуумным тестером - V. A.G 1368- - Соединение A-. –  Соединить вакуумный тестер - V. A.G 1368- - Соединение B - с помощью трубопровода вентиляции -4- с абсорбером с активированным углем. –  Перевести вакуумный тестер в положение - B-. –  Несколько раз покачать ручной вакуумный насос - V. A.G 1390-. Пониженное давление образовываться не должно. Если пониженное давление образуется: –  Проверить, при необходимости очистить вентиляционный шланг -6- на абсорбере -1- на наличие загрязнений. Если пониженное давление не образуется: –  Отвинтить заглушку наливного патрубка

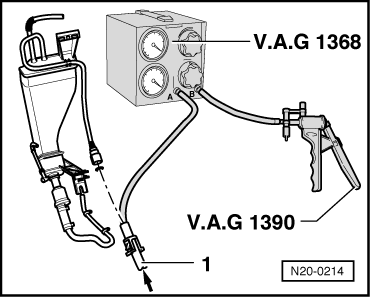

–  Подключить ручной вакуумный насос - V. A.G 1390- к вакуумному тестеру - V. A.G 1368- - подключение B. –  Перевести вакуумный тестер в положение - A/B-. –  Привести в действие - V. A.G 1390-. Пониженное давление образовываться не должно. Если пониженное давление образуется: –  Проверить клапан подачи самотеком → Поз. или → Поз.. –  Проверить проходимость магистрали -1- от топливного бака. Если пониженное давление не образуется: –  Привинтить заглушку наливного патрубка –  Несколько раз покачать ручной вакуумный насос - V. A.G 1390-. Пониженное давление образовываться не должно.   Инструкция При низком уровне топлива в топливном баке необходимо привести вакуумный насос в действие минимум 20...30 раз. Если пониженное давление образуется: –  Заменить заглушку наливного патрубка
