Цепь согласования входа ПФ1П -1, -1м, -2 (1,2к) с 50-Ом трактом для измерений:

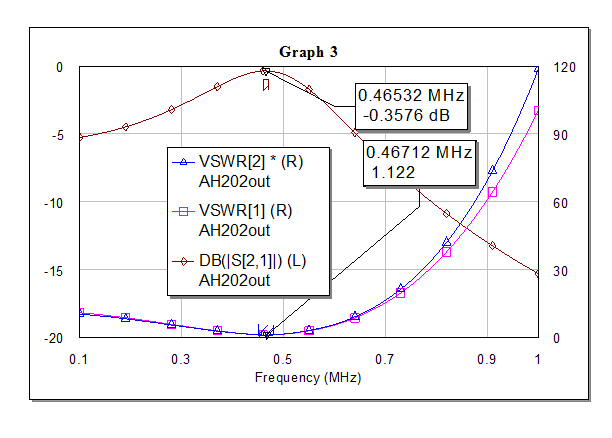

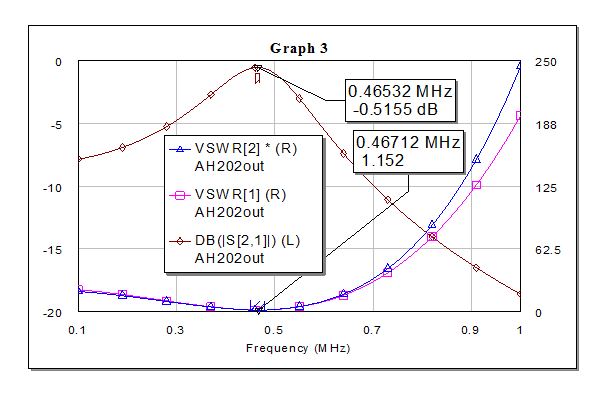

Её АЧХ :

Цепь согласования выхода ПФ1П -1, -1м, -2 (600 Ом) с 50 Ом трактом для измерений:

Её АЧХ:

Цепь согласования выводов пьезофильтров на 2к с 50 Ом трактом для измерений:

Её АЧХ:

Цепь согласования выводов пьезофильтров на 3к с 50 Ом трактом для измерений:

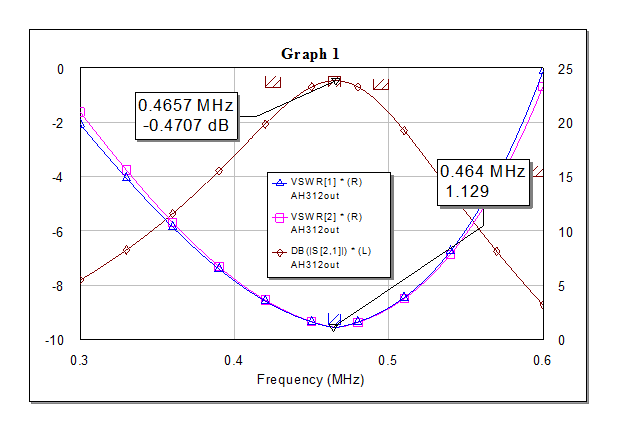

Её АЧХ:

Теперь рассчитаем цепи согласования пьезофильтров с типичными контурами ПЧ на 465кГц; сначала найдём точное резонансное значение индуктивности и резонансного сопротивления контура (в предположении, что нагруженная добротность Q=70) для различных типичных значений контурных емкостей, результаты приведены в таблице. А далее рассчитаем цепи для использования катушек от контуров с типовыми конденсаторами 510, 1000 и 360 пФ.

С, пФ

120

200

240

300

360

430

510

680

910

1000

1500

L, мН

976

585

488

390

325

272

230

172

129

117

78

R, кОм

158

95

79

63

53

44

37

27,8

20,8

19

12,7

Цепь согласования входа ПФ1П -1, -1м, -2 (1,2к) с контуром с исходным конденсатором в 510пФ с помощью емкостного делителя:

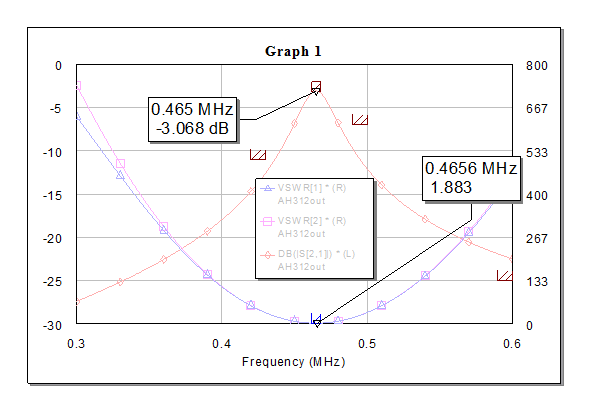

Её АЧХ:

Цепь согласования выхода ПФ1П -1, -1м, -2 (600 Ом) с контуром с исходным конденсатором в 510пФ с помощью емкостного делителя:

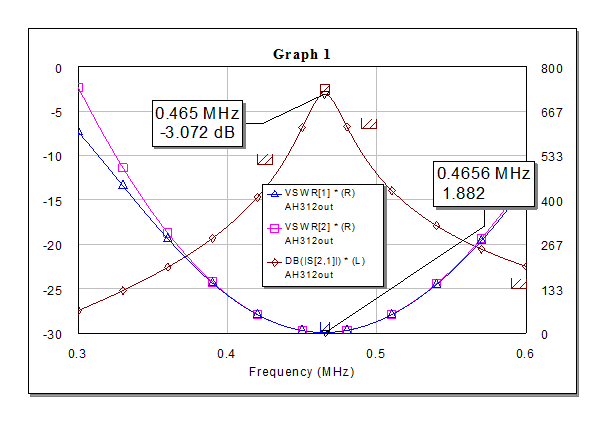

Её АЧХ:

Цепь согласования выводов пьезофильтров на 2к с контуром с исходным конденсатором в 510пФ с помощью емкостного делителя:

Её АЧХ:

Цепь согласования выводов пьезофильтров на 3к с контуром с исходным конденсатором в 510пФ с помощью емкостного делителя:

Её АЧХ:

Цепь согласования входа ПФ1П -1, -1м, -2 (1,2к) с контуром с исходным конденсатором в 1000пФ с помощью емкостного делителя:

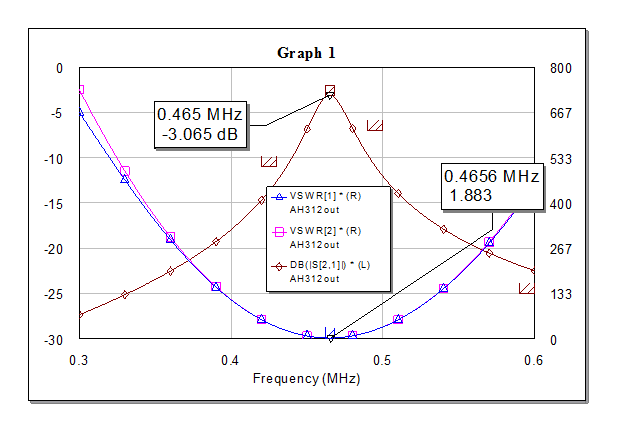

Её АЧХ:

Цепь согласования выхода ПФ1П -1, -1м, -2 (600 Ом) с контуром с исходным конденсатором в 1000пФ с помощью емкостного делителя:

Её АЧХ:

Цепь согласования выводов пьезофильтров на 2к с контуром с исходным конденсатором в 1000пФ с помощью емкостного делителя:

Её АЧХ:

Цепь согласования выводов пьезофильтров на 3к с контуром с исходным конденсатором в 1000пФ с помощью емкостного делителя:

Её АЧХ:

Цепь согласования входа ПФ1П -1, -1м, -2 (1,2к) с контуром с исходным конденсатором в 360пФ с помощью емкостного делителя:

Её АЧХ:

Цепь согласования выхода ПФ1П -1, -1м, -2 (600 Ом) с контуром с исходным конденсатором в 360пФ с помощью емкостного делителя:

Её АЧХ:

Цепь согласования выводов пьезофильтров на 2к с контуром с исходным конденсатором в 360пФ с помощью емкостного делителя:

Её АЧХ:

Цепь согласования выводов пьезофильтров на 3к с контуром с исходным конденсатором в 360пФ с помощью емкостного делителя:

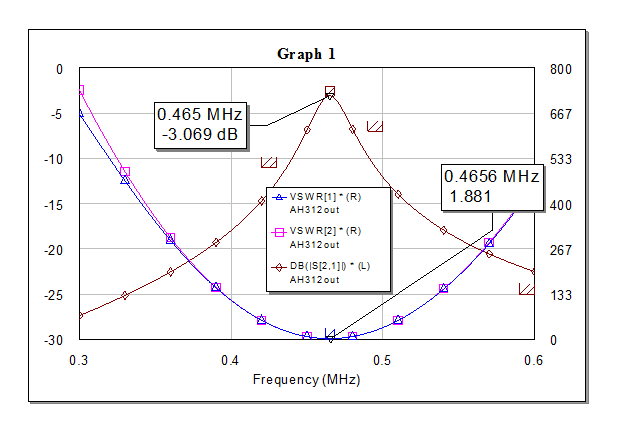

Её АЧХ:
