О возможности попутного запуска малого КА

Приложение А

(выполняется на бланке Компании/ВУЗа)

О возможности попутного запуска малого КА
(название малого КА)

!

Прошу Вас рассмотреть возможность запуска малого КА (название малого КА) в конфигурации попутной полезной нагрузки в рамках миссий Федеральной Космической Программы России в период (указать год/период запуска КА).

Данный КА (Краткое описание миссии, цели, задачи, предполагаемые результаты для науки/промышленности/Госкорпорации «Роскосмос» и т. д.).

В соответствие с указанным выше прошу Вашего согласия на запуск КА (название КА).

Приложение: Краткое описание КА (название КА), на ___ стр.

(желательно в форме презентации)

Генеральный директор/ректор

(подпись) ()

Исп. (ФИО), (должность), тел.:

Приложение Б

(Название малого КА)

ДОКУМЕНТ ТРЕБОВАНИЯ ИНТЕРФЕЙСОВ МАЛОГО КОСМИЧЕСКОГО АППАРАТА (название КА)

Исп. (ФИО), (должность), тел.:

1. Основные характеристики малого КА, подготовка к пуску, условия функционирования
1.1 Данные
1.1.1  Полное название малого КА (на русском и английском)
1.1.2  Изготовитель (на русском и английском)
1.1.3  Заказчик (на русском и английском)
1.1.4  Обзор миссии (описание миссии, для чего КА предназначен)
1.2 Общий вид, система координат и размеры малого КА
Рис. 1 Общий вид малого КА (картинка, фото или 3Д модель)
Рис. 2 Габаритный чертеж малого КА в конфигурации вывода на орбиту с указанием начала системы координат и положением центра масс (На чертеже должны быть нанесены габаритные размеры, а также размеры, указывающие положение начала системы координат и центра масс)
1.3 Физические свойства малого КА
Таблица 1
		Взвешенный	Макс. или допуск
	Масса при запуске (кг)
	Положение центра масс по оси X (мм):
	Положение центра масс по оси Y (мм):
	Положение центра масс по оси Z (мм):
	Момент инерции вокруг центра масс по оси XX: (кг·м2):
	Момент инерции вокруг центра масс по оси YY: (кг·м2):
	Момент инерции вокруг центра масс по оси ZZ: (кг·м2):
Указать относительно какой системы координат вычислены приведенные в таблице значения (относительно системы координат спутника или указать иное).
В таблице все столбцы обязательны к заполнению.
1.4 Отделение
Ориентация при отделении:
Угловые скорости после отделения:
Вектор отделения (половина угла раствора конуса):
1.5 Зарядка батарей (если требуется) и активация (указать время)
1.6 Радиочастотные (РЧ) интерфейсы
Параметры радиочастотного излучения малого КА указать в отдельной таблице. (В таблице перечисляются приемники и передатчики с указанием их характеристик)
1.7 Внешние воздействия на малый КА
Требования по воздействию на малый КА при хранении, транспортировке.
1.8 Требования к интеграции и пуску
Особые требования к подготовке на месте запуска. Есть ли элементы снимаемые перед полетом (ЭСПП). Если ЭСПП есть, указать, где именно они расположены с учетом системы координат.

Приложение В

Требования к габаритно-массовому макету (ГММ) малого КА

1.  Массовые, центровочные и инерционные характеристики ГММ малого КА должны соответствовать массовым, центровочным, и инерционным характеристикам малого КА с максимальной погрешностью не более 10%.

2.  Прочностные характеристики ГММ малого КА должны не уступать прочностным характеристикам малого КА.

3.  Низшая собственная частота колебаний ГММ малого КА закрепленного штатно на адаптере РН не должна быть ниже 40 Гц.

4.  Габаритные размеры ГММ малого КА не должны превышать габаритные размеры малого КА.

5.  Механический интерфейс ГММ малого КА должен полностью соответствовать механическому интерфейсу малого КА.

6.  Термооптические характеристики поверхности ГММ малого КА должны соответствовать термооптическим характеристикам малого КА.

Приложение Г

Испытания малого КА и ГММ малого КА.

Условия механического нагружения КА на участке выведения ракетой-носителем

1. Общие положения
В данном разделе приведены условия механического нагружения малого КА при подготовке и выведении их в составе ракеты-носителя (РН) «Союз-2» - РБ «Фрегат» в качестве «попутных полезных нагрузок».
Квазистатические нагрузки, а также количество и уровни ударных нагрузок на участке выведения в значительной степени зависят от местоположения и конкретного способа установки малого КА на несущей конструкции диспенсера. Поэтому приведенные ниже условия нагружения в части квазистатических и ударных нагрузок могут уточняться на этапе предварительных работ по адаптации конкретного КА.
2. Критерии жесткости
Малый КА, жестко закрепленный в основании, не должен иметь резонансных частот ниже 40 Гц.
Резонансные частоты ниже 40 Гц допускаются в отдельных случаях по дополнительному согласованию.
3. Требования к динамической модели малого КА
В случае, если малый КА не имеет резонансных частот ниже 40 Гц и разработчик не настаивает на использовании собственной динамической модели, данный КА в общей динамической модели космической головной части (КГЧ) будет описан как жесткий элемент с соответствующими массами и моментами инерции. В этом случае в результате совместного анализа определяются ускорения по шести степеням свободы в центре масс КА в расчетных случаях нагружения. Если разработчик малого КА планирует использовать свою динамическую модель, он может предоставить ее в формате «.op4NASTRAN» с соответствующим описанием. В случае предоставления модели, разработчик малого КА должен заявить об этом на начальном этапе совместных работ по адаптации. После этого будут оговорены сроки предоставления модели и вопросы, связанные с ее интеграцией в общую модель КГЧ.
4. Коэффициенты безопасности
Величины квалификационных нагрузок определяются как величины эксплуатационных нагрузок (предельные летные уровни) умноженные на коэффициенты безопасности, соответствующие конкретному случаю нагружения.
Коэффициенты безопасности для случаев нагружения малого КА на этапе выведения РН приведены в таблице 1.
Таблица 1.
	Квазистатические ускорения	1.3
	Амплитуда вибрационных ускорений	1.5
	Спектральная плотность виброускорений	2.0
	Время действия нагрузок	2.0
	Ударный спектр от систем разделения	1.5
	Акустическое давление	+3 dB
	5. Квазистатические ускорения
	Ниже приведены предварительные (консервативные) уровни квалификационных квазистатических нагрузок, которые необходимо принимать во внимание при анализе прочности и квалификации малого КА.
	Окончательные уровни квазистатических ускорений определяются на основе «совместного с РН анализа нагружения».
	Квалификационные значения линейных квазистатических ускорений принимать равными 10 g в направлении полетной оси и равными 5 g в каждом из поперечных направлений при времени воздействия 10 мин по каждой из осей.
	Примечание 1: Некоторые малые КА могут иметь низкое положение центра масс (h) относительно плоскости интерфейса, то есть, переносный момент инерции меньше собственного момента инерции Мo*h2 ˂ Jo. В этом случае для оценок нагрузок на интерфейсе малого КА необходимо принимать во внимание, что квалификационные уровни угловых ускорений (за счет поворота мест установки малого КА на диспенсере) могут достигать значений 70 рад/с2.
	Примечание 2: Квазистатические ускорения при наземной эксплуатации малого КА на этапе предстартовой подготовки не превышают значений приведенных для этапа выведения РН.
	6. Стационарные вибрационные воздействия
	Квалификационные режимы стационарных вибрационных воздействий в полете в каждом из 3-х взаимно-перпендикулярных направлений в местах крепления малого КА к адаптеру приведены:
	для гармонической вибрации в диапазоне частот до 20 Гц в таблице 2 (изменение амплитуд виброускорений в пределах каждого поддиапазона частот – линейное);
	для случайной вибрации в диапазоне частот от 01.01.01 Гц в таблице 3 (изменение значений спектральной плотности от частоты в пределах каждого поддиапазона частот – линейное при логарифмическом масштабе частоты и спектральной плотности).
	Таблица 2

Этап эксплуатации	Время действия, сек	Поддиапазоны частот, Гц
1 – 2	2 – 5	5 – 10	10 – 20
Амплитуда виброускорения, g, (g = 9,81 м/с2)
Работа ступ. РН	600	0,3-0,5	0,5	0,5-1,0	1,0
Работа ДУ РБ «Фрегат»	875	0,2-0,3	0,3-0,4	0,4-0,5	0,5

	Таблица 3
	Этап эксплуатации	Время воздействия режима, с	Поддиапазоны частот, Гц
	20-50	50-100	100-200	200-500	500-1000	1000-2000
	Спектральная плотность виброускорения, g2/Гц
	Работа ступеней РН	120	0,02	0,02	0,02-0,05	0,05	0,05-0,025	0,025-0,013
	480	0,02	0,02	0,02	0,02-0,008	0,008-0,004	0,004-0,002
	Работа ДУ РБФ	875	0,004	0,004	0,004	0,004	0,004	0,004-0,002
Примечания:
1. Если собственные частоты малого КА выше 40 Гц и проведена квалификация на квазистатические нагрузки, то испытания гармонической вибрацией в диапазоне частот до 20 Гц допускается не проводить.
2. В процессе виброиспытаний допускается проводить ограничения входного воздействия на резонансных частотах.
Для согласования конкретных ограничений, от разработчика малого КА необходим запрос с их обоснованием. Если вопрос связан с квалификацией конкретной аппаратуры, необходимо привести уровни ее квалификации.
7. Ударные воздействия
На этапе выведения малого КА подвергается ударному нагружению от систем разделения ступеней РН и от системы отделения данного КА.
При срабатывании систем разделения РН эксплуатационные уровни ударного спектра по всем осям приведены в таблице 4.
Ударный спектр соответствует добротности Q=10.
Таблица 4

Частота, f, Гц	100-200	200-500	500-1000	1000-2000	2000-5000
Ускорение, Аs, g	15-40	40-175	175-500	500	500-1000

Примечание: Количество воздействий: 5.

При срабатывании собственной системы отделения малого КА, ударный спектр нагружения задает разработчик данной системы отделения.

8. Акустические воздействия

Малый КА при выведении РН подвергается воздействию поля акустического давления. Характеристики поля акустического давления в пространстве под головным обтекателем (ГО) (предельные летные уровни и время) приведены в таблице 5.

Таблица 5

Центральная частота октавного диапазона, Гц	Уровень звукового давления, дБ (отсчет от 2´10 -5 Па)	Время, с
31.5	129
63	134
125	137
250	138
500	137
1000	130
2000	125
4000	120
Полный среднеквадратичный уровень, дБ	143,2	60

Примечание:

Необходимость, объём и методика отработки КА на акустическое воздействие определяются разработчиком КА.

9 Электромагнитная совместимость

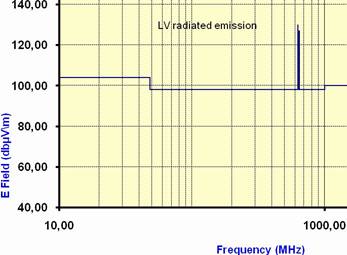

Уровень излучения РН «Союз–2» и РБ «Фрегат» на уровне нижней плоскости малого КА на стартовом комплексе и в полёте до разделения РН и РБ «Фрегат» представлен в таблице 6.

Таблица 6

	Полоса частот, МГц	Уровень электромагнитного поля, дБµВ/м	Источник
	0-48	104,96
	48-625,9	97,98
	625,9-628,1	130,16	ТМ передатчик РН
	628,1-632	97,98
	632-634	127,2	Передатчик ТМС M6 РБ «Фрегат»
	634-636,9	97,98
	636,9-639,1	130,16	ТМ передатчик РН
	639,1-642,69	97,98
	642,69-643,3	127,2	Передатчик ТМС M1 РБ «Фрегат»
	643,3-1000	97,98
	1000-1570	100
	1570-1620	19	Аппаратура спутниковой навигации
	1620-100000	100
Примечания: 1. Уровень электромагнитного поля после разделения РН и РБ равен 154 дБµВ/м. 2. Уровень электрического поля, создаваемого РБ «Фрегат» на расстоянии 1 м от изделия при отработке на техническом комплексе (ТК), равен 90 dБμВ/м в диапазоне частот от 10 кГц до 10 ГГц.
Уровень излучения РН «Союз–2» и РБ «Фрегат» на уровне нижней плоскости малого КА на стартовом комплексе и в полёте до разделения РН и РБ «Фрегат» представлен на рисунке ниже.

Приложение Д

(на бланке Компании/ВУЗа)

Руководителю

Госкорпорации «Роскосмос»

ОФИЦИАЛЬНОЕ ПИСЬМО

Настоящим удостоверяем, что КА (название КА) будет эксплуатироваться и управляться (название организации), которая является собственником и конечным пользователем КА (название КА).

Также удостоверяем, что КА (название КА) не оснащен аппаратурой для сбора информации о работе ракеты-носителя, разгонного блока, а также других космических аппаратов, входящих в полезную нагрузку.

К данному письму прилагаются следующие документы:

1.  Сертификат назначения спутника;

2.  Сертификат обязательства зарегистрировать спутник в уполномоченной национальной организации;

3.  Сертификат общего вида спутника;

4.  Сертификат о регистрации частот спутника;

5.  Сертификат о невоенном применении спутника;

6.  Сертификат общей безопасности спутника;

7.  Сертификат экологической безопасности спутника.

С уважением,

(подпись)

(ФИО)

(Должность)

(Дата)

(на бланке Компании/ВУЗа)

СЕРТИФИКАТ НАЗНАЧЕНИЯ СПУТНИКА

Настоящим удостоверяется, что КА (название КА) предназначен для … (кратко описать миссию КА).

Изготовителем КА (название КА) является (название организации), головной офис которой зарегистрирован по адресу: (прописать адрес организации).

Собственником и конечным пользователем КА (название КА) является (название организации), головной офис которой зарегистрирован по адресу: (прописать адрес организации).

КА (название КА) будет управляться (название оператора) из центра управления, расположенного по адресу: (прописать адрес центра управления).

КА (название КА) не оснащен аппаратурой для сбора информации о работе ракеты-носителя, разгонного блока или других полезных нагрузок.

(подпись)

(ФИО)

(Должность)

(Дата)

(на бланке Компании/ВУЗа)

СЕРТИФИКАТ ОБЯЗАТЕЛЬСТВА ЗАРЕГИСТРИРОВАТЬ СПУТНИК В УПОЛНОМОЧЕННОЙ НАЦИОНАЛЬНОЙ ОРГАНИЗАЦИИ

Настоящим удостоверяется, что КА (название КА), который будет запущен на РН «Союз-2» с РБ «Фрегат», будет заявлен для регистрации в Госкорпорации «Роскосмос» после успешного запуска КА.

(подпись)

(ФИО)

(Должность)

(Дата)

(на горизонтальном бланке Компании/ВУЗа)

СЕРТИФИКАТ ОБЩЕГО ВИДА СПУТНИКА Технические характеристики спутника

(поместить изображение КА и указать его составные части) (подпись) (ФИО) (Должность) (Дата)

Параметр Значение Расчетный срок службы (сколько) лет Габариты (Д) х (Ш) х (В) Масса КА (сколько) кг Ожидаемые параметры орбиты: Высота Наклонение (сколько) км (сколько) градусов Точность управления ориентацией по крену/тангажу/ рысканью (сколько) градуса (сколько) градуса Двигательная установка (при наличии) (тяга если есть / нет) Суточная мощность (средняя орбитальная) (сколько) Ватт Состав полезной нагрузки -- -- … -- -- … Хранение данных на борту (сколько)ГБ «Борт-Земля» Х диапазон «Земля-борт» S диапазон (сколько) (чего) (сколько) (чего)

КА (название КА) и описание миссии:

КА (название КА) осуществляет (описать миссию КА).

В состав его полезной нагрузки входят:

-  -----------

-  -----------

…

1.  Информация о размещении станций наземного слежения:

Станция передачи телеметрии и управления (какого) диапазона расположена по адресу: (прописать адрес расположения станции). Наземная станция слежения принадлежит и эксплуатируется (название соответствующей организации).

(подпись)

(ФИО)

(Должность)

(Дата)

(на бланке Компании/ВУЗа)

СЕРТИФИКАТ О РЕГИСТРАЦИИ ЧАСТОТ СПУТНИКА

Настоящим удостоверяется, что КА (название КА) использует частоты, приведенные ниже, и что эти частоты включены в частотный реестр, переданный во ФГУП «ГРЧЦ» (Международный Союз Электросвязи (ITU):

Космический аппарат (название КА)
	Идентификатор Модуля	Центральная Частота (МГц)
Передача	(прописать передатчики)	-------
Прием	(прописать приемники)	--------

КА (название КА), который будет запущен на РН «Союз-2» с РБ «Фрегат», получил следующие Идентификационные Номера спутниковой сети от ФГУП «ГРЧЦ» (Международного Союза Электросвязи (ITU) для предварительной публикации:

Идентификация cпутника: -----------
(прописать диапазоны)
Название спутниковой сети ITU:	--------
Номер сети:	--------
Срок действия	--------

(при необходимости предоставьте дополнительную информацию)

(подпись)

(ФИО)

(Должность)

(Дата)
(на бланке Компании/ВУЗа)

СЕРТИФИКАТ О НЕВОЕННОМ ПРИМЕНЕНИИ СПУТНИКА

Настоящим удостоверяется, что КА (название КА) с момента преднамеренного включения РН и на протяжении всего срока своего существования не будет использоваться в военных целях или целях, связанных с химическим, биологическим или ядерным оружием, или ракетами, способными доставлять такое оружие, а также, что он не будет перепродан третьей стороне, если нам станет известно или мы будем подозревать, что предполагается или есть вероятность его применения в этих целях.

Изготовителем, собственником и конечным пользователем КА (название КА) является (название организации), головной офис которой зарегистрирован по адресу: (прописать адрес).

КА (название КА) будет управляться, из центра управления (название организации), расположенной по адресу: (прописать адрес).

(подпись)

(ФИО)

(Должность)

(Дата)

(на бланке Компании/ВУЗа)

СЕРТИФИКАТ ОБЩЕЙ БЕЗОПАСНОСТИ СПУТНИКА

Настоящим удостоверяется, что КА (название КА) и его сопутствующее наземное технологическое оборудование безопасны для эксплуатации на всех этапах работы как на космодроме Байконур, так и во время полета вплоть до отделения (включительно) КА от разгонного блока.

ПРИСУТСТВУЮЩИЕ ОПАСНЫЕ ПОДСТСТЕМЫ КА

Следующие потенциально опасные подсистемы ПРИСУТСТВУЮТ на КА (название КА)

(пожалуйста, уточните если есть)

ОПАСНЫЕ ОПЕРАЦИИ С КА

Во время подготовки КА (название КА) к запуску будут проводиться следующие потенциально опасные операции:

(пожалуйста, уточните если есть)

Также удостоверяется, что были приняты все меры по исключению риска угрозы жизни и здоровью обслуживающего персонала, вреда окружающей среде, имуществу, самому КА, а также РН и другим КА.

(подпись)

(ФИО)

(Должность)

(Дата)

(на бланке Компании/ВУЗа)

СЕРТИФИКАТ ЭКОЛОГИЧЕСКОЙ БЕЗОПАСНОСТИ СПУТНИКА

Настоящим удостоверяется, что КА (название КА) и его вспомогательное технологическое оборудование/программное обеспечение, предназначенные для использования на космодроме Байконур, отвечают всем стандартам экологической безопасности, которые установлены Правительством Российской Федерации, и не содержат каких-либо радиоактивных или ядерных материалов.

(подпись)

(ФИО)

(Должность)

(Дата)
