Система смазки
Управляемая муфта Haldex
Statoil SL01-301.
№ запасной части Land Rover LR003136
0,65л.
Задний ведущий мост/дифференциал
Castrol EPX 80W-90.
№ запасной части Land Rover LR003156
0,7л.
Слив трансмиссионного масла из дифференциала и заправка
дифференциала трансмиссионным маслом (51.25.02)
1. ПРЕДОСТЕРЕЖЕНИЕ: Установите под автомобиль надежные опоры.
ВНИМАНИЕ: Поставьте автомобиль на ровной горизонтальной площадке
Поднимите и подоприте автомобиль.
2. Рабочая жидкость из заднего дифференциала полностью не сливается. Во время ремонтных процедур
будет вытекать жидкость. Подставьте емкость для сбора вытекающей жидкости.
3. Убедитесь в том, что автомобиль стоит горизонтально. Выверните пробку заливного отверстия заднего
дифференциала и отбракуйте уплотнительную шайбу.
4. Заправляйте задний дифференциал до тех пор, пока тонкая струйка масла не потечет из заливного
отверстия.
5. Вверните сливную пробку с новой шайбой.
Крутящий момент:
35 Nm
6. Опустите автомобиль.
Активируемый наполнитель фрикционной муфты (51.15.09)
ПРИМЕЧАНИЕ:
ВНИМАНИЕ: При установке новой активной муфты залейте в нее 650 мл рабочей жидкости. Во время проведения технического обслуживания невозможно полностью слить рабочую жидкость из активной муфты.
НЕОБХОДИМО следовать описанной ниже процедуре как при заправке, так и при доливе рабочей
жидкости
1. ВНИМАНИЕ: Поставьте автомобиль на ровной горизонтальной площадке
Поднимите и подоприте автомобиль.
2. Рабочая жидкость из активной муфты полностью не сливается. Во время ремонтных процедур будет
вытекать жидкость. Подставьте емкость для сбора вытекающей жидкости.

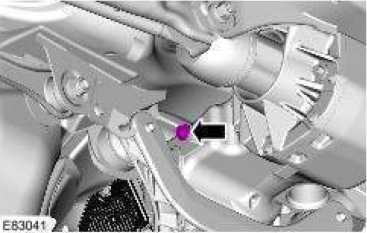

3. ВНИМАНИЕ: Пробка заливного отверстия используется только для заливки рабочей жидкости
и не является указателем уровня рабочей жидкости.
Убедитесь в том, что автомобиль стоит горизонтально. Выверните пробку заливного отверстия и отбракуйте уплотнительную шайбу.
4. Заправляйте активную муфту до тех пор, пока тонкая струйка рабочей жидкости не потечет из заливного
отверстия.
Спецификация
5. Вверните пробку заливного отверстия активной муфты
6. На 5 минут включите зажигание.
7. Выключите зажигание и извлеките ключ с дистанционным управлением.
8. Заправляйте активную муфту до тех пор, пока тонкая струйка рабочей жидкости не потечет из заливного
отверстия.
9. ВНИМАНИЕ: Пробка заливного отверстия используется только для заливки рабочей жидкости
и не является указателем уровня рабочей жидкости
При помощи шприца откачайте ровно 70 мл рабочей жидкости
10. ВНИМАНИЕ: Замените шайбу.
Вверните и затяните пробку заливного отверстия.
Крутящий момент:
35 Nm
