Лист 5

Содержание листа: Вычертить на формате A3 сборочный чертеж соединения трех деталей стандартными крепежными деталями. Крепежные детали вычертить по условным соотношениям. Сборочный чертеж выполнить с применением рекомендуемого ГОСТ 2.315 - 68 упрощений и условностей. Выполнить спецификацию сборочного чертежа.

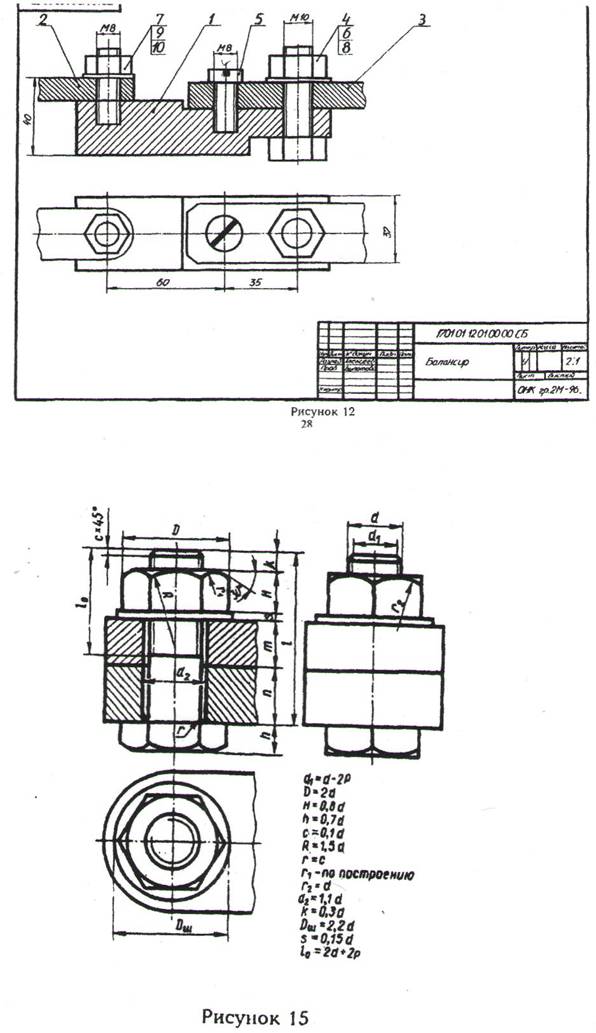

Порядок выполнения листа: заказанную деталь болта (позиция 4), в соответствии с рисунком 12 выбираем по формуле:

1>В+Г+Д+Б+Н+К

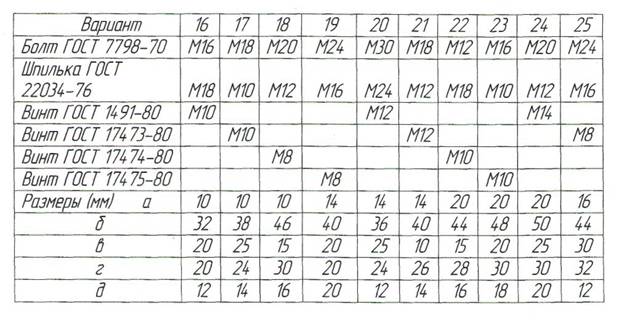

где В, Г и Д - толщина скрепляемых деталей, в соответствии с рисунком 14, находится по своему варианту;

s - толщина шайбы (деталь позиция 8, рисунок 12) находится по ГОСТ 11371 - 78 или по условному соотношению в соответствии с рисунком 15;

Н - высота гайки (деталь позиция 6, рисунок 12) находится по ГОСТ 5915-70 или по условному соотношению в соответствии с рисунком 15;

К - выход конца болта над гайкой (К ~ 0.3d, d - диаметр стержня болта).

Полученный размер заказанной длины болта округляется до ближайшего большего стандартного размера длины болта по ГОСТ 7798-70.

Заказная длина шпильки выбирается по формуле:

l>a + S + H + K

где а - размер детали позиция 2, рисунок 12 (по своему варианту);

S, Н и Л - имеют те же значения, что и для болтового соединения.

Длина нарезанной части шпильки со стороны гнезда берется в зависимости от материала детали. Нами принята длина Li = 1.25d.

Полученный размер заказанной длины шпильки округляется до ближайшего большего стандартного размера длины шпильки по ГОСТ 22032 - 78.

Заказная длина винта определяется по формуле;

l>l + (-K')+1.25d

где 1 - толщина детали, позиция 3, рисунок 12; К' - углубление под головку винта в детали: d - диаметр винта. Определенную по формуле заказанную длину следует округлить до ближайшей большей стандартной величины о ГОСТ 1485 - 84.

Болт, шпилька, винт и шайба выполняются упрощенно по условным соотношениям в зависимости от наружного диаметра резьбы.

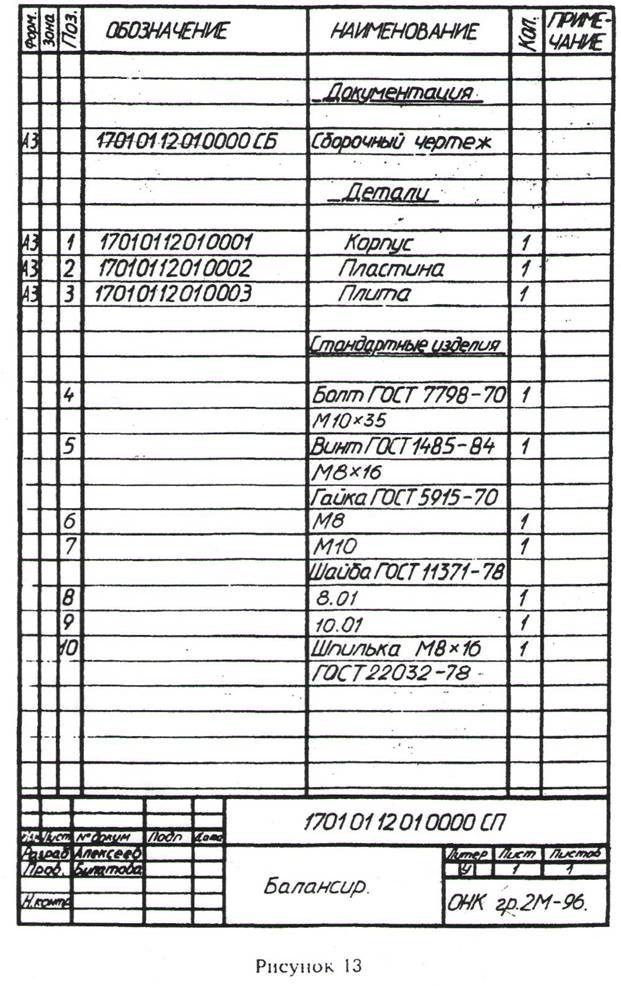

Оформить чертеж и оставить размеры по образцу рисунка 12, выполнить к нему спецификацию на листе форма А4 в соответствии с рисунком 13.

Для болтов и шпилек длину i в указанных пределах выбирают из ряда, мм: 8; 10; 14; 16; 20; 25; 30; 35; 40; 45; 50; 55; 60; 65; 70; 75;... Для винтов длину i в указанных пределах выбирают из ряда, мм: 2; 3; 3.5; 4; 5; 6; 8; 9; 10; 12; 14; 16; 20; 25; 30; 35; 40; 45; 50; 55; 60; 65;...

Контрольные вопросы:

1.  Какие профили резьб вы знаете?

2.  Какова особенность обозначения метрической резьбы с крупным и мелким шагом?

3.  Расшифруйте обозначение Болт М 20x60.58 Гост 7798 - 70.

4.  В чем разница между шагом и ходом многозаходного винта?

5.  чему равняется длина ввинчиваемого конца шпильки, предназначенной для соединения двух чугунных деталей?


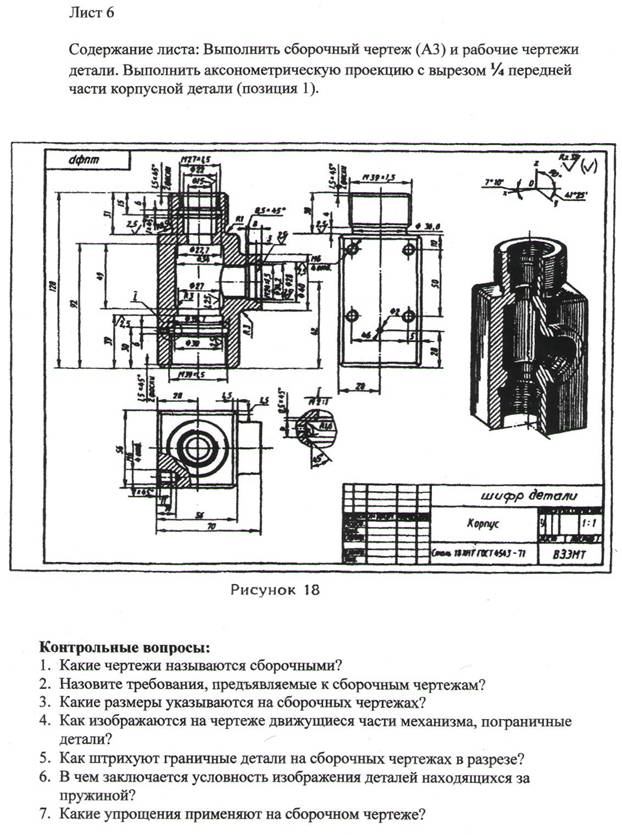

6.
