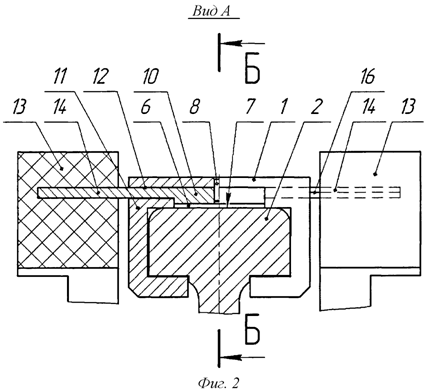

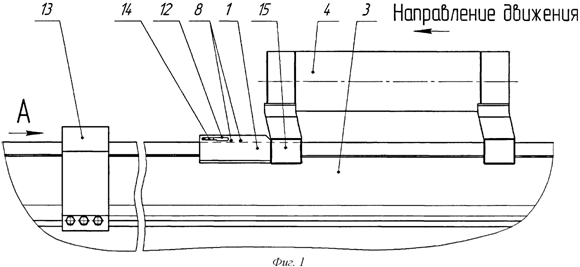

(54) ТОРМОЗНОЕ УСТРОЙСТВО (57) Реферат: Изобретение относится к области транспортного машиностроения, а именно к тормозным устройствам, движущимся на опорах скольжения по рельсовым направляющим объектам. Тормозное устройство содержит башмак, охватывающий головку рельсовой направляющей с возможностью перемещения вдоль нее, внутри которого в передней по направлению движения тормозимого объекта части выполнена клиновидная выемка, клин из упругопластичного материала, на верхнюю поверхность которого нанесено антифрикционное покрытие. Внутри башмака на входе клиновидной выемки с зазором относительно поверхности головки рельсовой направляющей последовательно закреплены клин и вставка при помощи фиксирующих элементов, выполненных срезаемыми при заданном усилии воздействия, превышающем силу инерции, действующую на них при разгоне. В стенках башмака напротив друг друга выполнены сквозные пазы. Вставка снабжена, по крайней мере, двумя ножами, выступающими из сквозных пазов с возможностью перемещения вдоль них при взаимодействии с блоками из низкоплотного материала, закрепленными у рельсовой направляющей симметрично напротив друг друга в точке начала фрикционного торможения объекта. Достигается обеспечение безударного торможения отработавшей ступени ракетного поезда, движущейся вслед за его работающими ступенями, снижение стоимости проведения экспериментов с использованием ракетных поездов за счет повторного использования спасенных отработавших ступеней. 4 ил. Изобретение относится к испытательной технике. Преимущественная область применения - торможение объектов, движущихся на опорах скольжения по рельсовым направляющим, в частности, спасение отработавших ступеней многоступенчатых ракетных поездов, эксплуатируемых на ракетных треках. . |
