Основы горного дела (стр. 5 )

3.Почему бремсберг был проведен короче, чем ходки на длину одной лавы? Почему возможно погашать бремсберг по мере отработки этажей,
а ходки не погашаются?

4.Изобразите схематично план шахтного поля для случая, когда
часть его, расположенная по восстанию от вскрывающего квершлага, делится на 5 этажей и в работе находится 4-й этаж. Покажите на схеме
путь движения воздуха по пластовым выработкам и путь движения угля в
пределах пласта.

(Ответ в приложении).

9. РАЗРАБОТКА УКЛОННОЙ ЧАСТИ ШАХТНОГО ПОЛЯ

Квершлаг, который вскрыл пласт, делит шахтное поле на две части.
Все запасы угля, расположенные выше квершлага, после их разработки
опускались по бремсбергу до квершлага. Часть шахтного поля, расположенную выше квершлага и отрабатываемую с помощью бремсберга, называют
бремсберговой.

По мере разработки этажей очистные работы в какой-то период
времени будут проводиться в самом нижнем этаже бремсберговой части

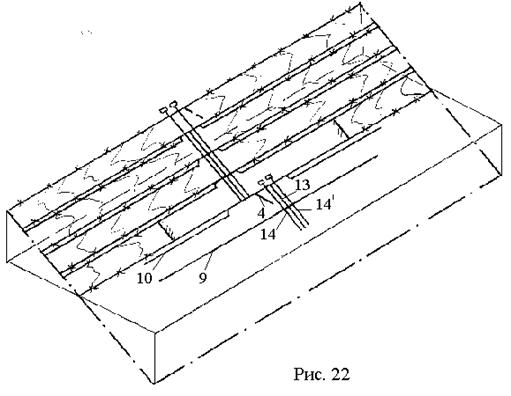

шахтного поля. Этой случай показан на рис. 22. Чтобы добыча угля на
шахте не прерывалась, необходимо своевременно осуществить воспроизводство очистных забоев. Но подготовить новый этаж в бремсберговой поле уже нет возможности и поэтому нужно проводить новый комплекс наклонных выработок. Поступают следующим образом: по падению пласта от откаточного штрека нижнего этажа проходят три наклонные выработки - уклон 13 и два ходка- 14 и 141. В верхней части ходков сооружают лебедочные камеры, уклон и ходки проходят на такую длину, чтобы можно было начинять подготовку к работе очередного этажа.

Уклон - наклонная горная выработка, не имеющая непосредственного выхода на дневную поверхность, служащая для транспортировки
полезного ископаемого в направлении снизу вверх.

Уклон оборудуется конвейерной установкой. Ходки при уклоне проводятся

параллельно уклону и оборудуются рельсовыми путями.

Один ходок служит для подачи свежего воздуха, другой - для выдачи исходящей воздушной струи.

После проведения уклонов с ходками проходят этажные откаточный 9
и вентиляционный 10 штреки первого этажа уклонной части шахтного поля.

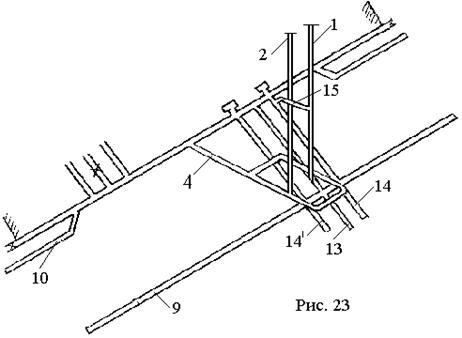

Схема горных выработок в аксонометрическом изображении показана на
рис. 23. Для того, чтобы отработанный воздух с ходка 14 передать на
главный ствол 1, эти выработки соединяют сбойкой 15.

Сбойка - вспомогательная горная выработка, обычно пройденная
по пустым породам под различными углами наклона к горизонту. Служит

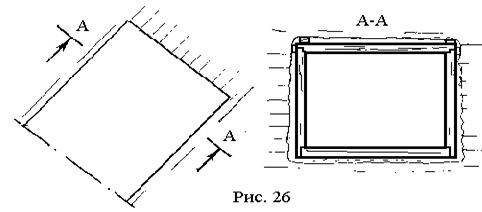

для вентиляции. Продольное и поперечное сечение сбойки показано на

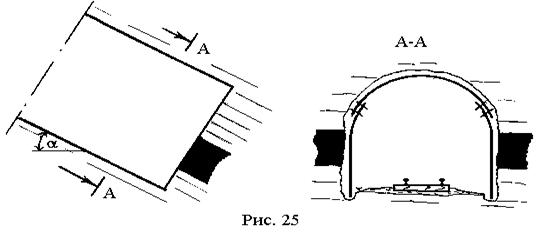

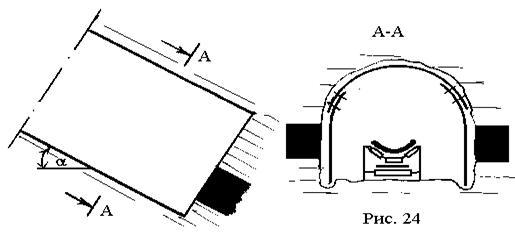

рис. 26, сечения соответственно уклона и ходка при уклоне - на
рис. 24 и 25.

Подготовленная лава оснащается выемочным оборудованием и разрабатывается аналогично лавам бремсберговой части шахтного поля.
После отработки первого этажа разрабатывается второй, а третий находится в подготовке (рис. 27). Для своевременного воспроизводства очистных забоев в уклонной части шахтного поля необходимо проходить не только два штрека и разрезную печь, но и уклон с двумя ходками.

В описанной последовательности работы очистные и подготовительные будут проводиться до тех пор, пока не будет отработано все шахтное поле.

Проветривание лав уклонной части поля аналогично ранее описанному. Воздух с поверхности поступает по вспомогательному стволу и по

вскрывающему квершлагу 4 на основной штрек.

От штрека он направляется по ходку 141 до этажного откаточного штрека. Здесь струя раздваивается на крылья шахтного поля и поступает к лавам по этажному откаточному штреку 9. Омыв очистной забой, воздух по этажному вентиляционному штреку 10 поступает на второй (воэдухоотводящий) ходок 14 и через сбойку 15 выходит на главный ствол. Таким образом, как и в бремсберговой части шахтного поля воздух по лаве движется в направлении снизу вверх.

Уголь из лавы конвейером транспортируется до уклона, поднимается по уклону до квершлага и далее в околоствольный двор.

Вопросы для самоконтроля

1.Чем отличается уклон от бремсберга по назначению, направлению проведения и организации проведения? Покажите продольное и поперечное сечение уклона и ходка при уклоне в период проходки.

2.Если считать длину пути воздушной струи одним из показателей трудности проветривания лав, то в каком случае проветривание лав более трудное - при разработке уклонного или при разработке бремсберговой части шахтного поля?

Какая часть шахтного поля называется бремсберговой, а какая уклонной и почему?

10. ДРУГИЕ ВИДЫ ПОДЗЕМНЫХ ГОРНЫХ ВЫРАБОТОК

Ранее были рассмотрены вертикальные, наклонные и горизонтальные
горные выработки, необходимые для строительства и эксплуатации шахты:
вертикальные - стволы; наклонные - бремсберг, уклон, ходки, сбойки,
печи разрезные; горизонтальные - квершлаги, штреки. Учитывая разнообразие горно-геологических условий шахт и технических условий разработки, в горном деле используется еще ряд горных выработок.

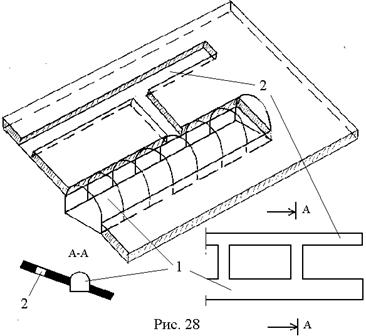

В некоторых случаях параллельно штреку по пласту полезного ископаемого проводится выработка просек 1, соединяемая со штреком наклонными выработками - печами 2 (рис. 28). Просек - горизонтальная горная выработка, не имеющая выхода на дневную поверхность, пройденная в пределах мощности пласта параллельно штреку.

Просек обычно служит для целей проветривания штрека при его проведении. Используя печи можно создать замкнутую вентиляционную систему таким образом, что воздух будет двигаться в направлении к забою штрека, через печь выходить на просек и двигаться в обратном направлении. В этом случая вентилятором местного проветривания (по трубам) будет проветриваться
только тупиковая (впереди печи) часть штрека и просека, что более
удобно, нежели проветривать штрек на всей его длине.

Просек обычно имеет прямоугольную форму поперечного сечения.
Печь - наклонная горная выработка, не имеющая выхода на дневную поверхность, пройденная по падению (восстанию) пласта в пределах его
мощности. Служит для соединения штрека с просеком.

Чтобы породу, получаемую при проведении штреков, не выдавать на

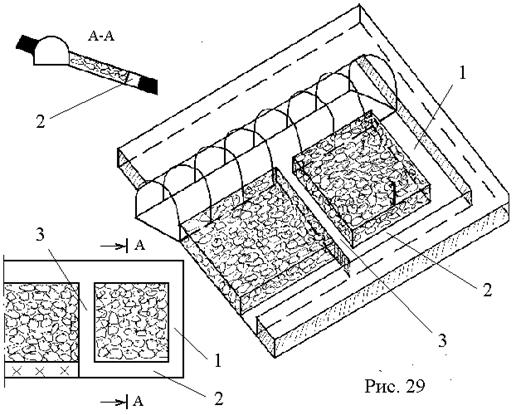

поверхность, а оставить в шахте, штреки, в некоторых случаях, проходят так называемым широким забоем (рис. 29).

В этом случае вместе с выемкой породы в пределах сечения штрека вынимается и часть угольного пласта ниже штрека, а в образовавшуюся пустоту складируется получаемая в штреке порода. Горная выработка, в которой осуществляется выемка угля, называется в том случае раскоской (1, рис.29). Для целей проветривания раскоски и обеспечения безопасных выходов из нее сооружаются еще две выработки – косовичник 2 и косовичный ходок 3.

Раскоска - короткая очистная выработка, в выработанное пространство которой складируется пустая порода, получаемая при проведении
штрека широким забоем.

Косовичник - горизонтальная горная выработка, не имеющая выхода
на дневную поверхность, пройденная по простиранию пласта в пределах
его мощности, служит для целей проветривания раскоски и как запасной
выход из нее.

Косовичный ходок - наклонная горная выработка, не имеющая выхода на дневную поверхность, пройденная по восстанию пласта в пределах
его мощности и соединяющая штрек с косовичником.

Ранее отмечалось, что штрек может проходиться только по пустым
породам, т. е. полевым. Чтобы связать его с пластовыми выработками,
например, пластовым штреком, проходят наклонную выработку скат
(рис. 30).

Скат - наклонная горная выработка, соединяющая две другие горные выработки и служащая для спуска полезного ископаемого под действием собственного веса. Скат обычно имеет прямоугольную форму поперечного сечения. Если скат проходит вертикально, его называют гезенк. Назначение гезенка такое же, как и ската (рис. 31).

В некоторых случаях проводят вертикальные выработки для передачи полезного ископаемого снизу-вверх.

Такие выработки называют слепыми стволами. Слепой ствол (рис. 32) - вертикальная горная выработка, не имеющая выхода на дневную поверхность, служит для подъема полезного ископаемого с нижележащих горизонтов на вышележащие. Эта выработка выполняет все функции вертикального ствола, но не имеет выхода на поверхность. Слепые стволы применяют, как правило, при разработке полезных ископаемых на большой глубине, когда технически невозможно иметь глубокий вертикальный ствол.

При разработке залежей полезного ископаемого большой мощности
иногда необходимо проводить горизонтальную выработку в пределах мощности залежи (рис. 33). Такую выработку называют орт. Орт - горизонтальная горная выработка, не имеющая выхода на дневную поверхность, пройденная в мощном пласте между его кровлей и почвой. Служит для целей транспорта и проветривания.

При разработке месторождений полезных ископаемых 1, расположенных в гористой местности, используют горизонтальные выработки, выходящие на дневную поверхность - это штольня 2 (рис. 34). Штольня - горизонтальная горная выработка, выходящая на дневную поверхность и служащая для тех же целей, что и вертикальный ствол. Если штольня имеет два выхода на дневную поверхность, ее называют тоннель 2 (рис. 35).
