Инструкция

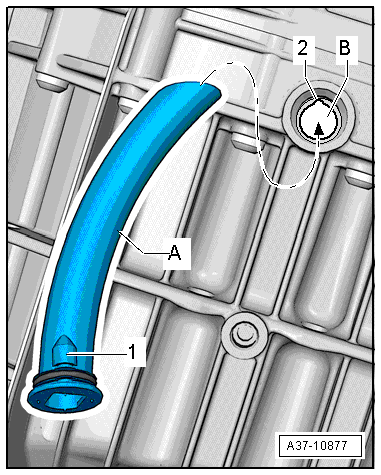

Вдавить новую трубку для контроля уровня масла - A - вручную в контрольное отверстие ATF - B-. l  Монтажное положение: большой выступ -1- на трубке контроля уровня масла должен быть обращен к углублению -2- контрольного отверстия ATF.

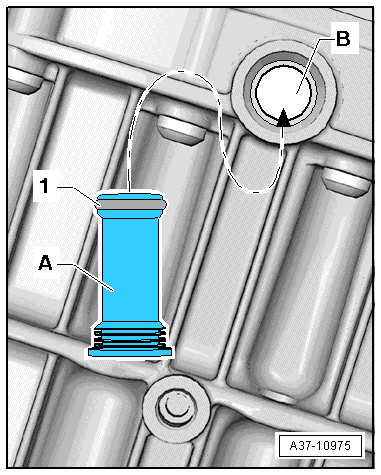

l  Трубка для контроля уровня масла - A - подлежит замене. l  Уплотнительное кольцо -1- должно быть правильно установлено в канавку трубки для контроля уровня масла. –  Вдавить новую трубку для контроля уровня масла - A - вручную прямо в контрольное отверстие ATF - B-.   Указание

t  Уплотнительное кольцо на трубке для контроля уровня масла - A - уплотняется к вертикальной трубке - C-. Только так можно правильно отрегулировать уровень ATF. t  -3438- не принимать во внимание.

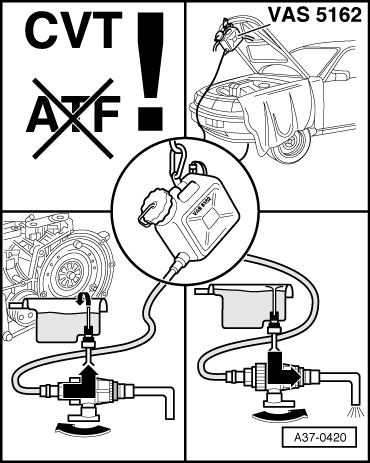

Заполнить коробку передач маслом ATF   Указание t  На этикетке, нанесённой на резервуар устройства для заправки маслом ATF бесступенчатых коробок передач - VAS 5162- на левой верхней картинке указана применяемость специального масла ATF для бесступенчатых коробок передач. t  Кроме того, на этикетке указана последовательность операций по замене масла, описана далее.   Осторожно! Опасность повреждения коробки передач. t  Учитывать соответствие ATF → Электронный каталог запчастей Только приобретаемое как запасная деталь масло ATF для коробки передач „multitronic 0AW, передний привод“ можно использовать в коробке передач „multitronic 0AW, передний привод“. t  Смешивание с другими ATF, даже в малых объемах, не допускается. Следствием этого могут быть нарушения в работе или выход из строя коробки передач. t  Устройство для заправки масла ATF должно быть чистым и ATF запрещается смешивать с другими маслами ATF!   Указание Как правило, перед установкой сменной КП продуть ATF-маслопроводы и ATF-охладитель масла сжатым воздухом (макс. 10 бар) → Глава.

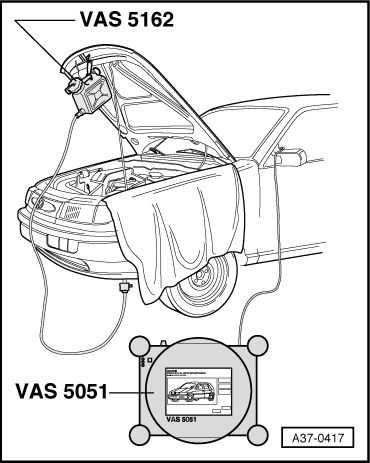

–  Залить в ATF приспособление для заправки коробки передач CVT - VAS 5162- масло ATF для „коробки передач multitronic 0AW передний привод“; спецификация АTF → Электронный каталог запчастей. –  Закрепить наполненную резервную емкость как можно выше на автомобиле. l  Кран устройства для заправки маслом ATF бесступенчатых коробок передач - VAS 5162- должен быть закрыт.

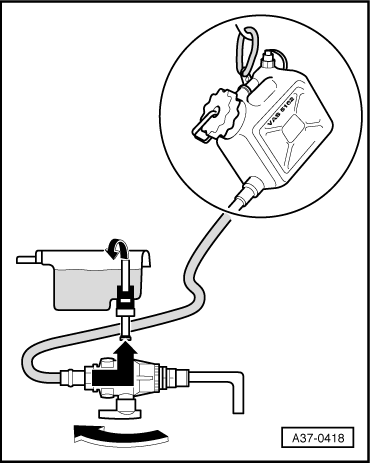

–  Снять уплотнительную манжету -1- на штуцере -2-устройства для заправки маслом ATF коробок передач CVT - VAS 5162-.   Осторожно! Опасность неправильной заправки коробки передач. t  Штуцер -2- без уплотнительной манжеты должен быть до упора вручную ввинчен в контрольное отверстие ATF на коробке передач. t  Только без уплотнительной манжеты на штуцере -2- трубка замера уровня масла в контрольном отверстии может занять верхнее положение. t  Только таким образом можно правильно проверить и скорректировать уровень ATF на максимум.

–  Вкрутить штуцер устройства для заправки маслом ATF коробок передач CVT - VAS 5162- без уплотнительной манжеты до упора в отверстие контрольной пробки ATF.   Указание Благодаря этому трубка контроля уровня масла »дожимается“ в правильное монтажное положение. –  Повернуть кран в направлении коробки передач - Стрелка внизу-. Коробка передач начнет заполняться маслом ATF. –  Залить в коробку передач не менее 5,5 .. 7 литров масла ATF. –  Перевести рычаг селектора в положение „P“.   Осторожно! Сразу после пуска двигатель необходимо довести до 2500 об/мин. t  Повышение оборотов необходимо для удаления воздуха из насоса ATF после ремонта коробки передач. t  Если обороты не повысить, то насос может быть поврежден, так как некоторое время он будет работать без масла ATF. –  Запустить двигатель. –  Ненадолго увеличить числи оборотов двигателя нажатием на педаль акселератора до 2500 об./мин. –  Проверка уровня масла ATF и его доливка → Глава.   Указание Обратить внимание на все показатели и условия „проверки и замены масла ATF“.
