Салонный фильтр: замена

Салонный фильтр: замена   Инструкция t  Противопылевой и противоаллергенный фильтр состоит из 2-х конструктивно идентичных фильтрующих элементов; при установке обращать внимание на правильность установочного положения (направление потока через фильтра обозначено стрелками). t  Следует по обстоятельствам вычистить водоотводящий короб после замены противопылевого и противоаллергенного фильтра, особое внимание при этом обращать на область под узлом всасывания воздуха. t  Вычистить нишу установки противопылевого и противоаллергенного фильтра в кондиционере перед монтажом нового фильтра. t  Существуют различные конструкции противопылевого и противоаллергенного фильтра, в которых оба фильтра имеют различное сопротивление воздуха; поэтому следует обратить внимание на надлежащую конструкцию. Регулировочная характеристика управления вентилятора притока воздуха - V2- в устройстве управления и индикации соответствующим образом настроена на блок управления Climatronic - J255-. –  Фильтрующий элемент без вкладыша активированного угля (вкладыш-абсорбент фильтра) устанавливается на автомобилях с блоком Climatronic - J255- модификации „Basis“ → ETKA. В таких автомобилях датчик качества воздуха - G238- не установлен. –  Фильтрующий элемент с вкладышем активированного угля (вкладыш-абсорбент фильтра в виде встроенного фильтра запахов) устанавливается на автомобилях с блоком Climatronic - J255- модификации „Komfort“ → ETKA. В таких автомобилях установлен датчик качества воздуха - G238-. Снятие   Инструкция t  В зависимости от комплектации автомобиля в определенных конструкциях (с определенными специальными принадлежностями, например, в автомобилях для такси или полиции) может появиться необходимость снятия перчаточного ящика (возможно, дополнительно следует снять и определенные блоки управления, установленные в этом месте) t  В автомобилях с правым рулем в отличие от автомобилей с левым рулем противопылевой и противоаллергенный фильтр из кондиционера снимается не вправо, а влево; остальные операции, в основном, аналогичны.

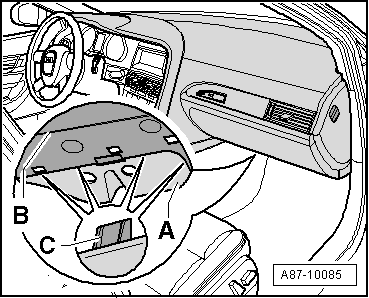

–  Снять крышку - A - с нижнего кожуха перчаточного ящика - B-.   Инструкция Крышка - A - удерживается 4 фиксаторами на нижнем кожухе перчаточного ящика - B-. Эти фиксаторы, могут, относительно тяжело сниматься, поэтому следует обращать внимание на то, чтобы не повредить нижний кожух перчаточного ящика - B - при снятии. –  Положить бумагу на коврик под нишей противопылевого и противоаллергенного фильтра в кондиционере в пространстве для ног переднего пассажира.

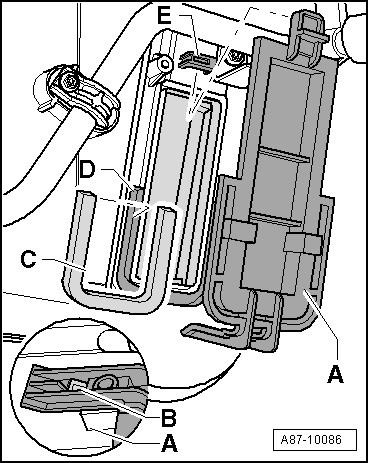

–  Ослабить фиксатор - B - и снять крышку - A - противопылевого и противоаллергенного фильтра кондиционера.

–  Извлечь первую часть противопылевого и противоаллергенного фильтра - A - из кондиционера.   Инструкция В кондиционере два фильтрующих, конструктивно одинаковых элемента установлены друг над другом. –  Ввести руку в нишу кондиционера - C - и вытянуть вторую часть противопылевого и противоаллергенного фильтра - B - (на накладке) вниз, а затем из ниши кондиционера. Установка

–  Очистить нишу установки противопылевого и противоаллергенного фильтра кондиционера - C - от листьев, пыли и прочих загрязнений при помощи обычного пылесоса и всасывающего штуцера - VAS 6288.-.   Инструкция Пыль и другие загрязнения могут прилипать к кондиционеру; для удаления таких загрязнений на всасывающем штуцере - VAS 6288.- установлена щетка. –  Установить первую часть - B - противопылевого и противоаллергенного фильтра в нишу кондиционера - C - и передвинуть его в верхнее установочное положение; обращать при этом внимание на направление потока (стрелки на фильтре - D - указывают на испаритель). –  При необходимости закрепить установленную сначала часть противопылевого и противоаллергенного фильтра - B-, например, при помощи стальной линейки, в верхнем установочном положении. –  Вдвинуть вторую часть противопылевого и противоаллергенного фильтра - A - (под установленную в первую очередь часть - B-) в нишу кондиционера; обращать при этом внимание на направление потока (стрелки на фильтре - D - указывают на испаритель).

–  Проверить положение уплотнения - C - в пазе - D-. –  Установить крышку - A-, обращать при этом внимание на правильность положения в креплении - E - и на фиксатор - B-. –  Установить оставшиеся снятые компоненты в обратной последовательности.
