Руководство по эксплуатации. Гидравлическая тележка для поддонов Meko

Руководство по эксплуатации

Гидравлическая тележка для поддонов

Meko.

Перед эксплуатацией внимательно изучите данную
инструкцию!

Соблюдайте требования безопасности!

Сохранить документ!

НАЗНАЧЕНИЕ

Гидравлическая вилочная тележка предназначена для транспортировки (с подъемом и опусканием) грузов с помощью ручного управления.

Использование тележки предусматривает работу на ров­ных и устойчивых поверхностях. Тележка может ис­пользоваться для передвижения тарного груза в производст­венных помещениях, например, на складах, в экспедицион­ных помещениях и т. д., как транспортное средство для рабо­ты с паллетами, ящиками и другими паллетированными гру­зами.

Запрещается использовать тележку в помещениях с по­вышенной пожарной опасностью, а также в агрессивной среде.

Тележка может эксплуатироваться при температуре от -25 до +50 градусов С.

Разрешается изменять и оснащать дополнительными приспособлениями только при условии получения разреше­ния Изготовителя.

При эксплуатации необходимо обращать внимание на технические данные и инструкцию!

ПРЕДУПРЕЖДЕНИЕ НЕСЧАСТНЫХ СЛУЧАЕВ

Тележка должна эксплуатироваться строго в соответст­вии с целями и порядком работы!

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Эксплуатация и обслуживание выполняются только уполномоченным

квалифицированным персоналом.

Запрещается оставлять груз в поднятом положении без присмотра. Квалифицированным персоналом являются лица, имеющие право работы в соответствии с их образованием, опы­том и знаниями, соответствующими нормам и предписани­ям, и несущие

ответственность за безопасность, то есть спо­собные успешно осуществлять эксплуатацию, предвидеть возможную опасность и предотвращать ее.

Тележку допускается использовать только на плоской укрепленной поверхности.

Запрещается перевозка людей, а также нахождение в опасных зонах.

Запрещается нахождение людей под поднятым грузом.

Не допускается перегруз тележки.

Груз должен быть равномерно распределен по длине вил.

При ремонте использовать только оригинальные запча­сти.

Как минимум один раз в год проводить технический ос­мотр и испытания при участии квалифицированных специа­листов.

Результаты испытаний рекомендуется заносить в специ­альную ведомость.

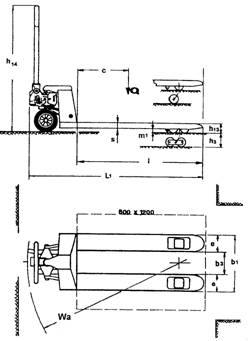

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ

Грузоподъемность (kg)	2000	2500	2500	2500	3000	3000
Максимальный вес (mm)	200 (или 190) 75 86 86 92 92
Минимальный вес (mm)	85 (или 75) VG/PUR VG/PA VG/PUR VG/PA VG/PUR
Длина вил (mm)	1150	800	1150	1220	1150	1220
Общая ширина вил (mm)	450 / 520 / 540 / 685 82x70 82x70 82x70 82x70
Ширина вил (mm)	160
Диаметр роликов (mm)	Ø 82х70 (или Ø 74х70) нейлон, полиуретан
Диаметр колес (mm)	Ø 200 (или Ø 180) нейлон, полиуретан, резина

СБОРКА

Ручка гидравлической тележки крепиться к основанию гидроузла с помощью вала. Внимание! расположение человека к ручке со стороны гидроузла! Вал вставляется с правой стороны гидравлической тележки!!!



1. Дышло(110) 2. Штифт 3. Ось с отверстием (105) 4. Эластичный штифт (106) 5. Вилы

ОПИСАНИЕ ФУНКЦИЙ

Вилочная тележка представляет собой ручное гидравлическое устройство.

Груз поднимается при движении рычага гидравлического устройства.

Лёгкость движения тележки обеспечивают рулевые колеса из твердой резины, или полиуретана, и ролики вил из полиамида или полиуретана.

Рычаг управления может быть использован в трёх положениях.

ИСПОЛЬЗОВАНИЕ

Движение и управление с помощью дышла. Дышло свя­зано с направляющими колесами. Управление колёсами осуществляется поворотом дышла.

Для поднятия груза:

удостоверьтесь, что вес груза не превышает грузоподъ­емности тележки;

медленно подведите тележку к паллете, полностью под­ведите вилы под паллету (груз);

поднимите груз с помощью гидравлической системы.

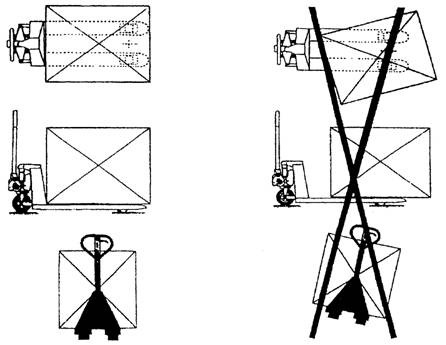

СХЕМА ПОГРУЗКИ

Груз должен располагаться так, чтобы вес равномерно распределялся на обе вилы.

РУКОВОДСТВО ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

Для проведения технических работ необходимо разгрузить (освободить от груза) тележку.

Технические работы	Интервалы ме­жду проверками
Убедиться в исправности вил	Ежедневно, например, в начале рабочего дня
Проверить состояние роликов и осей
Смазать соединения, подшипники	Ежемесячно
Проверить работу роликов и колёс
Проверить уровень масла при опущен­ных вилах	Раз в 3 месяца
Проверить герметичность гидравличе­ского устройства
Проверить прочность всех винтовых и болтовых креплений
Смазать соединения, подшипники
Проверить способность роликов и колёс к вращению и повороту
Проверить изношенность всех деталей вилочной тележки и в случае необходи­мости заменить детали	Ежегодно
Сменить гидравлическое масло
Проверить состояние надписей на щитке
Провести испытания

Срок эксплуатации вилочной тележки ограничен, изношенные детали следует заменять вовремя.

Рекомендуемые горюче-смазочные материалы:

Масло для гидравлики: НLP-DIN 51524 Т2 ISO VG 22

Смазка: универсальная густая смазка - DIN 51825 Т1 - К2К или аналогичные других производителей.

Не рекомендуется использование старого масла!

НЕИСПРАВНОСТИ В РАБОТЕ И ИХ ПРИЧИНЫ

Неполадки	Причина	Ликвидация
Устройство не под­нимается, рычаг гидравлического уст­ройства не работает	Рычаг управления находится в поло­жении 1 (транспортировка)	Привести рычаг управления в положе­ние 2 (подъем)
Слишком мало масла в баке	Добавить масла (при опущенных вилах)
Тележка не поднима­ет груз. При этом гидравлическое уст­ройство работает безупречно.	Груз слишком тяжёлый. Клапан ограничения дав­ления работает нормаль­но	Уменьшить вес груза
Не закрывается клапан спуска или клапан засо­рен	Очистить клапан или поменять его
Тележка с помощью гидравлического устройства поднима­ется медленно или не поднимается совсем	Клапан ограничения дав­ления не отрегулирован или клапан засорен. Гидравлическое устрой­ство сломано.	Отрегулировать или почистить клапан. Починить или заменить гидравлическое устрой­ство!
Поднятый груз само­произвольно опуска­ется. Потеря масла в гидравлическом ци­линдре	Нарушена герметичность гидравлической системы. Клапан спуска не закры­вается или клапан загряз­нён	Герметизировать! Почистить или поме­нять клапан
Поднятый груз опус­кается слишком мед­ленно.	Клапан отрегулирован неправильно. Герметичные элементы износились. Слишком низкая темпера­тура, гидравлическое масло загустело	Отрегулировать клапан спуска. Поменять герметичные элементы. Заменить масло на ме­нее густое

ПРЕДУПРЕЖДЕНИЕ:

По окончании работы следует привести все детали тележки в соответ­ствии с установленными правилами для последующей эксплуатации.

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок эксплуатации - ___ месяцев со дня продажи.

В течение гарантийного срока изготовитель гарантирует безвозмездное устранение выявленных дефектов и замену вышедших из строя составных частей. Это правило не распространяется на те случаи, когда тележка вышла из строя по вине потребителя в результате несоблюдения требований настоящего паспорта, ремонта гидропривода вне специализированных мастерских

МОДЕЛЬ MF ТОРГУЮЩАЯ ОРГАНИЗАЦИЯ

___________________________ ____________________

Подпись, печать продавца Дата продажи
