Решение
Особенности
Типовая конфигурация
<<<<<<<tab title ending>>>>>>>
<<<<<<< 背景/挑战_start>>>>>>>
Сценарии применения
Как правило, гостиницы эконом-класса имеют беспроводной доступ к сети только в фойе, а свободный фиксированный доступ в номерах. Некоторые гостиницы даже и не предоставляют подобной услуги. С широким распространением PAD и смартфонов все большее количество гостей хотят подключаться к сети интернет через беспроводную сеть гостиницы. Таким образом, беспроводной доступ к сети интернет - это одна из новых услуг, предоставляемых гостиницами эконом-класса.
Обзор решения
Владельцы гостиниц эконом-класса обращают свое внимание на стоимость создания беспроводной сети и затраты на техобслуживание и эксплуатацию.
Специально для гостиниц эконом-класса компания Huawei спроектировала систему беспроводной сети следующим образом:
Подсистема беспроводной сети
В системе беспроводной сети для отелей эконом-класса Huawei задействованы маршрутизатор AR с функцией AC, коммутаторы доступа, устанавливаемые на полу, и "тонкие" точки доступа. Коммутаторы доступа, установленные в номерах гостиницы, подключают каждую точку доступа, электропитание которых обеспечивается через Ethernet. В зависимости от состояния отеля Huawei предлагает 4 способа реализации точек доступа: установка съемных устройств WLAN (put installing), WLAN в сочетании с 2G/3G, WLAN в сочетании с CAT-5, внутреннее распределение WLAN и т. д. Для сертификации беспроводной сети могут быть использованы веб-порталы или SSID и ключевые методы аутентификации, для шифрования - WEP, WPA-PSK/WPA2-PSK. Таким образом, сервер аутентификации RADIUS здесь не потребуется.
<<<<<<<背景/挑战_end>>>>>>>
<<<<<<<解决方案_star>>>>>>>
1. Усовершенствованная архитектура сети AC с "тонкими" точками доступа для эффективного управления и техобслуживания беспроводной сети гостиницы
Маршрутизатор ARG3 интегрирован в сеть АС. Поэтому владельцам гостиниц нет необходимости приобретать отдельную АС. Это экономит их капиталовложения. Архитектура беспроводной сети AC с "тонкими" точками доступа имеет следующие преимущества: единое конфигурирование точек доступа, централизованное управление ими, процесс конфигурирования осуществляется на базе мастера подсказок, быстрое обнаружение и устранение сбоев. Это позволяет снизить нагрузку на техобслуживание сети. С другой стороны, подобная архитектура обеспечивает оптимальное покрытие беспроводной сети. Это позволит повысить уровень удовлетворенности гостей от использования беспроводного доступа к сети Интернет.
2. Гибкие режимы реализации точек доступа для 100%-ного покрытия сети гостиницы
В зависимости от состояния гостиницы Huawei предлагает несколько способов реализации точек доступа: установка съемных устройств WLAN (put installing), WLAN в сочетании с 2G/3G, WLAN в сочетании с CAT-5 и внутреннее распределение WLAN. и т. д. В зависимости от фактических условий владельцы отелей могут выбрать наиболее приемлемый вариант.
3. Выработка стратегий контроля групп пользователей для повышения безопасности доступа
В решении беспроводной связи Huawei для отелей используется политика контроля групп абонентов, которая более функциональна по сравнению с обычными списками ACL. Данная технология обеспечивает управление не только доступом для гостей гостиницы, имеющих одинаковый идентификатор SSID, но и черный и белый списки для управления разрешениями доступа и скоростью передачи для каждого гостя. Стратегия точного управления делает безопасность беспроводной сети гостиницы более простой и эффективной.
4. Интеллектуальное планирование доступа пользователей для обеспечения его стабильности
Когда много пользователей одновременно пытаются подключиться к сети через одну точку доступа, производительность сети падает. Для решения этой проблемы используется технология интеллектуального планирования доступа. Система оценивает число онлайн-пользователей и обеспечивает стабильную скорость передачи данных в условиях доступа соответствующего количества абонентов. Это позволяет отелям обеспечивать доступ большого числа пользователей к сети беспроводной связи во время банкетов и конференций. Таким образом, отель получает дополнительную прибыль за аренду залов для банкетов и конференций, а гости остаются довольны обслуживанием.
<<<<<<<解决方案_end>>>>>>>
<<<<<<<典型配置_str>>>>>>>

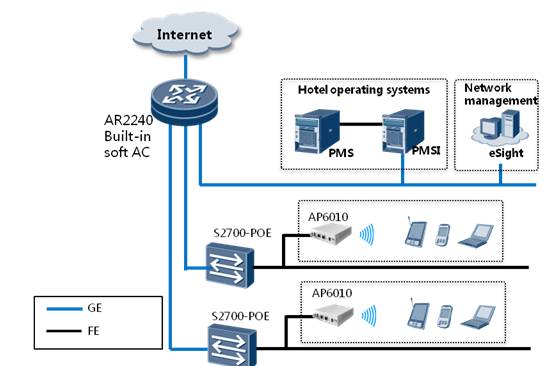

1、Применение "толстых" точек доступа (применимы для старых гостиниц, размещаются в номерах, позволяют снизить стоимость, но возникают серьезные помехи)
Конфигурация
<<<<<<<table starting>>>>>>>
Таблица
Категория продукта | Модель | Характеристики | Дополнительная информация |
Маршрутизатор | AR2240 | Скорость передачи пакетов материнской платы: 1 млн. пак./с, 2-3,5 млн. пак./с; коммутационная емкость: 32 Гбит/с, 80 Гбит/с; интегрированный маршрутизатор, коммутатор, AC, механизмы безопасности, голосовые услуги в одном устройстве | Подробнее о маршрутизаторе |
Коммутатор напольного исполнения | S2700-26TP-PWR-EI | 10/100Base-TX: 24; порты Gigabit Combo (10/100/1000Base-T или 100/1000Base-X): 2; поддерживается POE+; скорость передачи пакетов: 6,6 млн. пак./с; коммутационная емкость: 32 Гбит/с | Подробнее о коммутаторе доступа |
Точка доступа беспроводной связи | AP6010DN-AGN | Стандартная точка доступа с двойной полосой частот; выполняет функции Fit AP; соответствует стандарту IEEE 802.11 a/b/g/n; поддерживает полосы частот 2,4 ГГц и 5 ГГц; макс. скорость передачи 600 Мбит/с; встроенная антенна |
Таблица
<<<<<<<table ending>>>>>>>

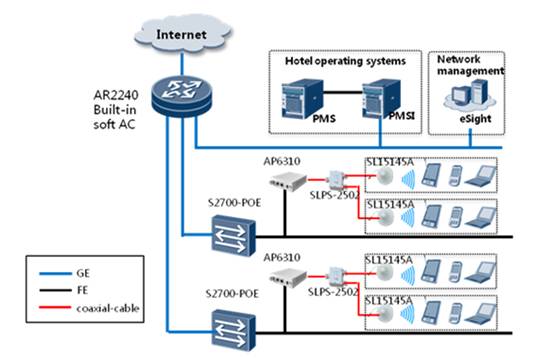

2. Внутреннее распределение (применяется для новых гостиниц. Антенны располагаются внутри помещения для обеспечения внутреннего покрытия сигнала)
Конфигурация
<<<<<<<table starting>>>>>>>
Таблица
Категория продукта | Модель | Характеристики | Дополнительная информация |
Маршрутизатор | AR2240 | Скорость передачи пакетов материнской платы: 1 млн. пак./с, 2-3,5 млн. пак./с; коммутационная емкость: 32 Гбит/с, 80 Гбит/с; интегрированный маршрутизатор, коммутатор, AC, механизмы безопасности, голосовые услуги в одном устройстве | Подробнее о маршрутизаторе |
Коммутатор напольного исполнения | S2700-26TP-PWR-EI | 10/100Base-TX: 24; порты Gigabit Combo (10/100/1000Base-T или 100/1000Base-X): 2; поддерживается POE+; скорость передачи пакетов: 6,6 млн. пак./с; коммутационная емкость: 32 Гбит/с | Подробнее о коммутаторе доступа |
Точка доступа беспроводной связи | AP6310SN-GN | Экономичная точка доступа внутреннего применения с одной полосой частот; выполняет функции Fit AP; соответствует стандарту IEEE 802.11 b/g/n; поддерживает полосы частот 2,4 ГГц; макс. скорость передачи 150 Мбит/с | |
Разветвитель питания | A000DIV04 | Один модуль, разделенный на 2 разветвителя | |
A000DIV05 | Один модуль, разделенный на 4 разветвителя | ||
A000DIV06 | Один модуль, разделенный на 3 разветвителя |
Таблица
<<<<<<<table ending>>>>>>>

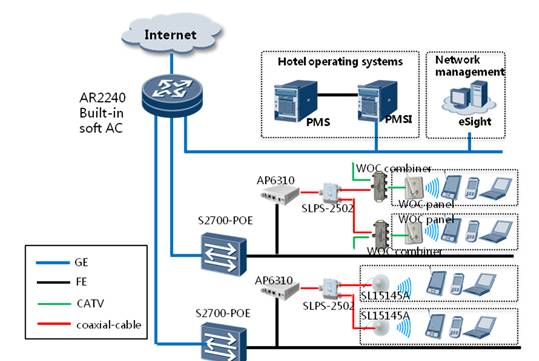

3. WLAN в сочетании с CAT-5 (применяется к гостиницам, работающим с CAT-5. Необходимо установить сумматоры в помещении. Решение имеет простую архитектуру)
Конфигурация
<<<<<<<table starting>>>>>>>
Таблица
Категория продукта | Модель | Характеристики | Дополнительная информация |
Маршрутизатор | AR2240 | Скорость передачи пакетов материнской платы: 1 млн. пак./с, 2-3,5 млн. пак./с; коммутационная емкость: 32 Гбит/с, 80 Гбит/с; интегрированный маршрутизатор, коммутатор, AC, механизмы безопасности, голосовые услуги в одном устройстве | Подробнее о маршрутизаторе |
Коммутатор напольного исполнения | S2700-26TP-PWR-EI | 10/100Base-TX: 24; порты Gigabit Combo (10/100/1000Base-T или 100/1000Base-X): 2; поддерживается POE+; скорость передачи пакетов: 6,6 млн. пак./с; коммутационная емкость: 32 Гбит/с | Подробнее о коммутаторе доступа |
Точка доступа беспроводной связи | AP6310SN-GN | Экономичная точка доступа внутреннего применения с одной полосой частот; выполняет функции Fit AP; соответствует стандарту IEEE 802.11 b/g/n; поддерживает полосы частот 2,4 ГГц; макс. скорость передачи 150 Мбит/с | |
Разветвитель питания | A000DIV04 | Один модуль, разделенный на 2 разветвителя | |
A000DIV05 | Один модуль, разделенный на 4 разветвителя | ||
A000DIV06 | Один модуль, разделенный на 3 разветвителя | ||
Сумматор WOC | Сумматор WOC | Согласно требованиям регионального партнера |
Таблица
<<<<<<<table ending>>>>>>>

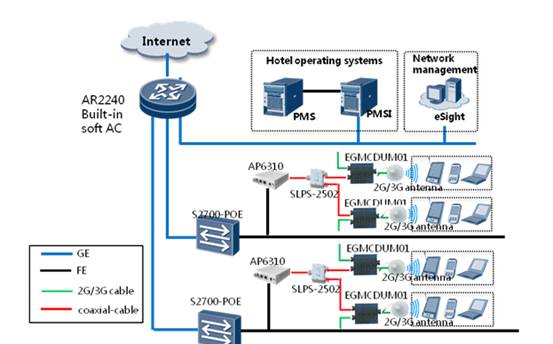

4. WLAN в сочетании с 2G/3G (применяется к гостиницам, работающим с 2G/3G. Решение имеет простую архитектуру)
Конфигурация
<<<<<<<table starting>>>>>>>
Таблица
Категория продукта | Модель | Характеристики | Дополнительная информация |
Маршрутизатор | AR2240 | Скорость передачи пакетов материнской платы: 1 млн. пак./с, 2-3,5 млн. пак./с; коммутационная емкость: 32 Гбит/с, 80 Гбит/с; интегрированный маршрутизатор, коммутатор, AC, механизмы безопасности, голосовые услуги в одном устройстве | Подробнее о маршрутизаторе |
Коммутатор напольного исполнения | S2700-26TP-PWR-EI | 10/100Base-TX: 24; порты Gigabit Combo (10/100/1000Base-T или 100/1000Base-X): 2; поддерживается POE+; скорость передачи пакетов: 6,6 млн. пак./с; коммутационная емкость: 32 Гбит/с | Подробнее о коммутаторе доступа |
Точка доступа беспроводной связи | AP6310SN-GN | Экономичная точка доступа внутреннего применения с одной полосой частот; выполняет функции Fit AP; соответствует стандарту IEEE 802.11 b/g/n; поддерживает полосы частот 2,4 ГГц; макс. скорость передачи 150 Мбит/с | |
Разветвитель питания | A000DIV04 | Один модуль, разделенный на 2 разветвителя | |
A000DIV05 | Один модуль, разделенный на 4 разветвителя | ||
A000DIV06 | Один модуль, разделенный на 3 разветвителя | ||
Сумматор | EGMCDUM01 | CDMA800/GSM900/DCS1800/UMTS/сумматор WLAN с двойной полосой частот "2 в 1" |
Таблица
<<<<<<<table ending>>>>>>>
