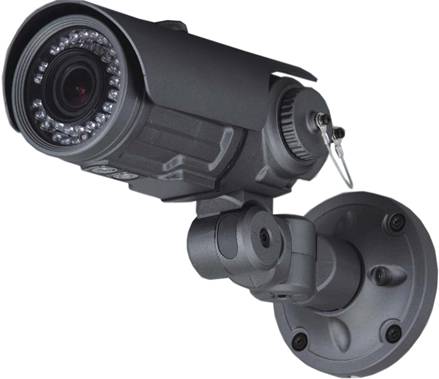

ЦВЕТНАЯ ВСЕПОГОДНАЯ КАМЕРА ВИДЕОНАБЛЮДЕНИЯ
С ИНФРАКРАСНОЙ ПОДСВЕТКОЙ
JTW-7620TDN-V550IR
Описание настроек меню
ОСОБЕННОСТИ
горизонтальное разрешение 620 ТВ линийЧеткое и качественное изображение достигнуто благодаря использованию CCD матрицы с 440.000 эффективных пикселей, что дает горизонтальное разрешение 620 ТВ линий.
День/ночьКамера имеет функцию автоматического определения времени суток. Режим COLOR дает большое количество цветов в дневное время, режим B/W дает черно-белое изображение повышенной чувствительности ночью.
автодиафрагмаФункция «автодиафрагма» позволяет вести постоянный автоматический контроль над частотой срабатывания электронного затвора видеокамеры от 1/50 до 1/120.000 секунды.
маскировка отдельных участковФункция PRIVATE позволяет определить области, которые не будут просматриваться (будут скрыты) при просмотре изображения.
высокая чувствительностьВстроенная высокочувствительная матрица позволяет получать четкое изображение даже при уровне освещенности 0.3 люкс (0.1 люкс в ч/б режиме), или при 0.00001 люкс в режиме SENS-UP (повышение чувствительности).
OSD менюКамеру можно настраивать через OSD меню, отображаемое на мониторе.
Обогрев объективаВ кожух камеры встроен термодатчик, включающий обогреватели стекла камеры для предотвращения его запотевания при эксплуатации в зимнее время.
дополнительные функцииSENS-UP (повышенная чувствительность), MOTION DETECTOR (детектор движения), MIRROR (зеркальное изображение).

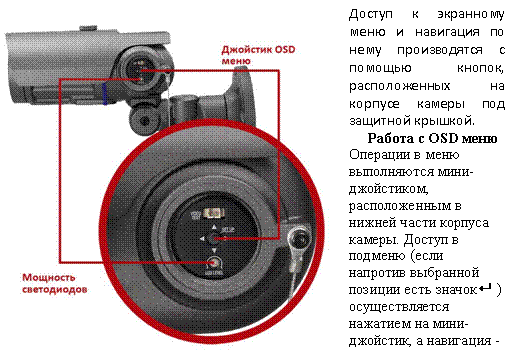

Изменение значения выбранной позиции меню производится смещением мини-джойстика влево или вправо. По окончании выполнения всех настроек переместите курсор к пункту EXIT и нажмите на мини-джойстик.
|
Структура OSD меню
ОСНОВНЫЕ НАСТРОЙКИ
LENS – управление диафрагмой внешнего объектива.
EXPOSURE – настройки электронного затвора.
WHITE BAL – установки цветового баланса.
D-WDR/HSBLC - функция компенсации фоновой засветки.
HD-DNR – цифровое шумоподавление
DAY/NIGHT – расширение динамического диапазона камеры.
SMART-IR – автоматическая регулировка ИК-подсветки.
SPECIAL – специальные функции (детектор движения и др.).
RESET – сброс всех установок на заводские.
EXIT – выход из меню.
Работа с OSD меню: LENS (управление диафрагмой)
В режиме DC вы можете войти в подменю DC, где собраны следующие настройки объектива:
BRIGHTNESS – установка уровня яркости изображения. Принимает значения 1-100.
E.SHUTTER – скорость срабатывания электронного затвора. Доступны значения от 1/50 до 1/120000.
RETURN – возврат в главное меню.
Работа с OSD меню: EXPOSURE (экспозиция)
Для перехода в меню настройки экспозиции необходимо выбрать пункт EXPOSURE основного меню и нажать на мини-джойстик. Появится следующее меню:
AGC – автоматическая регулировка усиления. Чем больший уровень AGC установлен в настройках, тем более яркое изображение вы получите. Естественно, на высоких уровнях AGC это также приведет к повышению уровня шума в изображении. Доступны режимы high (высокий), low (низкий), off (выключен).
SENSE-UP – режим накопления заряда (повышенная чувствительность). Позволяет камере получать приемлемое изображение в темноте и условиях пониженной освещенности. Настройка режима накопления, т. е. времени, в течение которого электронный затвор остается открытым для накопления заряда. Может принимать значения кратные х2, x4, x6, x8, x16, x32, x64, x128, x256, x512, x1024 значениям максимального времени срабатывания затвора (1/50 с).
Примечание: режим SENS UP доступен только при включенном AGC.
Работа с OSD меню: WHITE BAL (баланс белого)
Меню настройки баланса белого, позволяет настроить соответствие цветовой гаммы изображения объекта, получаемого с камеры истинной цветовой гамме объекта съёмки. Доступны режимы AWCàSET, ATW, AWB, manual.
ATW (автоматически подстраивающийся). Если цветовая температура находится в рамках 2800–7500 К (например, флюоресцентная лампа, открытый воздух), для большинства случаев можно рекомендовать именно этот вариант.
AWCàSET (предустановленный). Баланс белого приводится в соответствие с определенными заданными условиями. Для лучшего результата при установке данного режима нужно нажать мини-джойстик в момент, когда камера направлена на белый лист бумаги. Следует помнить, что если условия освещенности изменятся, настройку придется проводить заново.
MANUAL (ручная настройка). Для наиболее точной настройки используйте этот режим. Вы сможете повысить/понизить влияние красной или синей составляющей, наблюдая изменения на мониторе.
Меню WHITE BAL в ручном режиме выглядит следующим образом:
RED, BLUE – соответственно, настройки уровня красной и синей составляющих цвета. Могут изменяться в диапазоне от 1 до 100.
RETURN – выход в основное меню.
Работа с OSD меню: D-WDR/HSBLC (компенсации фоновой засветки)
D-WDR/HSBLC – функция компенсации фоновой засветки. Необходима при съемке в случае наличия сильного встречного светового потока, например, света автомобильных фар. Имеет три режима: HSBLC, BLC, D-WDR, off..
Режим HSBLC:
Функция HSBLC ограничивает интенсивную засветку участков изображения (например, от фар встречного автомобиля). Область и чувствительность могут быть настроены пользователем.
|
|
Level – уровень компенсации засветки. Чем сильнее камера засвечивается источником света, тем большее значение LEVEL нужно выставить.
Left/Right – перемещение зоны компенсации засветки влево/вправо. Зона, в которой будет происходить компенсация засветки отображается в виде белого прямоугольника, который можно перемещать и размеры которого можно изменять.
Height – высота зоны компенсации засветки.
Top/Bottom – перемещение зоны компенсации засветки вверх/вниз.
Return – выход в основное меню.
Режим BLC:
|
|
Режим BLC предназначен для выравнивания яркости в кадре в случае когда в кадре есть темные объекты на фоне яркого освещения.
Blc level – величина компенсации засветки. Чем больше разница в яркости самого темного и самого светлого объекты в кадре, тем большее значение GAIN нужно выставить.
Left/Right – перемещение зоны компенсации засветки влево/вправо. Зона, в которой будет происходить компенсация засветки отображается в виде белого прямоугольника, который можно перемещать и размеры которого можно изменять.
Top/Bottom – перемещение зоны компенсации засветки вверх/вниз.
Return – выход в основное меню.
Режим D-WDR:
D-WDR – функция расширения динамического диапазона камеры. Предназначена для расширения динамического диапазона камеры, т. е. для улучшения детализации в условиях съемки ярко освещенных и сильно затененных объектов в одном кадре, а также для увеличения контрастности и цветового охвата.
Работа с OSD меню: HD-DNR (цифровое шумоподавление)
Функция шумоподавления предназначена для устранения шума изображения, визуально наблюдаемого в виде цветной «ряби» экране. Функция 3DNR может иметь четыре значения: HIGH, MID, LOW, OFF.
Работа с OSD меню: DAY NIGHT (день-ночь)
Меню ДЕНЬ/НОЧЬ содержит настройки, относящиеся к переходу в дневной и ночной режимы съемки. Может принимать значения B/W (ночная съемка - только в черно-белом цвете), COLOR – съемка в цвете и EXT – переход между режимами дневной и ночной съемки по внешнему сигналу, AUTO – автоматические установки перехода между режимами день-ночь.
При установке пункта меню DAY NIGHT в режим AUTO становится доступным подменю автоматических настроек:
BURST - сигнал цветовой синхронизации в черно-белом изображении, который может быть необходим некоторым цветным мониторам для нормальной работы.
DELAY – задержка при переходе между режимами день-ночь в секундах (0-65).
DAY>NIGHT, NIGHT >DAY – соответственно, начальный и конечный уровень освещенности при котором камера будет переходить в режим «ночь» и в режим «день». Значения DAY>NIGHT и NIGHT >DAY могут меняться в диапазонах от 0 до 100.
Работа с OSD меню: SPECIAL (специальные настройки)
Здесь собраны дополнительные настройки, такие как детектор движения, приватное маскирование и т. д.:
При переходе в меню SPECIAL становится доступным пункты следующего подменю:
CAM TITLE – возможность задания и отображения имени камеры (ON, OFF). При включении этой функции появляется доступ в подменю, где можно задать название камеры, которое будет отображаться на экране:
Навигация в подменю осуществляется манипуляцией мини-джойстиком, выбор символа – нажатием на мини-джойстик. Для удаления неверно выбранного символа переместите курсор на пункт подменю CLR, и нажмите на мини-джойстик.
Для выхода из режима задания имени камеры – переместите курсор на пункт меню END и нажмите на мини-джойстик.
ADJUST – настройки подменю ADJUST позволяют настроить цветовую насыщенность и четкость изображения.
В меню SPECIAL выберите пункт ADJUST и нажмите на мини-джойстик. Появится следующее подменю:
Sharpness – настройка резкости изображения (1-32).
Monitor – настройка типа монитора, на котором будет просматриваться изображение
Gamma – настройка цветовой гаммы изображения. Значения можно изменять от 0,05 до 1 с шагом 0,05.
LSC – коррекция затемнения изображения по краям кадра (виньетирования). Уровень коррекции можно установить в пределах от 0 до 32
LANGUAGE – выбор языка экранного меню камеры. На выбор доступны русский, английский, испанский.
COMMUNICATION – настройка управления камерой по интерфейсу RS-485.
ID – имя камеры для соединения по интерфейсу RS-485.
BAUD RATE – скорость соединения интерфейса RS-485.
PROTOCOL – выбор протокола.
DEFECT – поиск и устранение дефектных пикселей на матрице.
MIRROR – отражение картинки по вертикали или поворот (v-flip – отражение по вертикали, rotate – поворот, off – отражение и поворот отключены).
MOTION DET – меню настройки детектора движения (ON, OFF).
При включении детектора движения (режим ON) будет доступно следующее подменю:
Всего можно задать до четырех зон детектора движения. Переключение между ними осуществляется выбором номера зоны в пункте AREA.
PRIVACY – настройки функции приватного маскирования. Этот режим нужен для скрытия от наблюдения каких-либо заданных областей экрана. Всего доступно до 8 областей маскирования.
Area select – выбор номера зоны маскирования. Одновременно можно задействовать от одной до восьми зон маскирования либо отключить маскирование.
Area Display – активация выбранной зоны маскирования (ON, OFF). ON, OFF – соответственно, включение и выключение текущей приватной зоны.
Width, Height – изменение размеров области маскирования (прозрачный прямоугольник на экране).
Left/Right, Top/Bottom – перемещение области маскирования по экрану.
Color – цвет маскировки приватной области.
Return – возврат в меню SPECIAL.
SYNC – выбор синхронизации. Доступна только внутреняя.
RESOLUTION – выбор разрешения.
RESET – сброс к заводским настройкам.
ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ
Камера | |
Система сканирования | 2:1 Чересстрочная |
Матрица | 1/3" SONY Super HAD CCD II |
Общее число пикселей | NTSC=811(H) * 508(V)/PAL=795(H) * 595(V) |
Эффективное число пикселей | NTSC=768(H) * 494(V) /PAL=752(H) * 582(V) |
Горизонтальное разрешение | 620 ТВл |
Отношение сигнал/шум | 52 dB (AGC выкл.) |
Цифровой zoom | Вкл. *32/Выкл. |

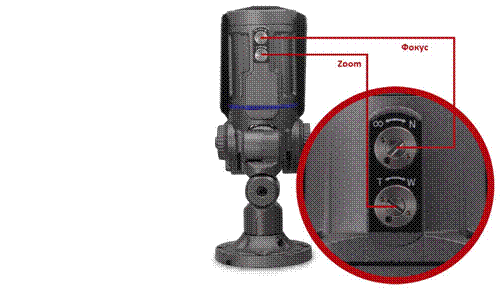

Объектив | Вариофокальный с автодиафрагмой (f=5 мм — 50 мм) |
Минимальая освещенность | 0.00001 lux |
True Day Night | Да |
Баланс белого | ATW / AWB / Manual / AWC→SET |
Усиление (AGC) | Высокий, средний, низкий, Выкл. выборочно |
Компенсация задней засветки (BLC) | Low / Middle / High / Off Selectable |
Режим шумоподавления (DNR) | Low / Middle / High / Off Selectable |
Расширение динамического диапазона (WDR) | DWDR |
Приватное маскирование | ON/OFF (4Programmable Zone) |
Детектор движения | Да |
Скорость элект. затвора | Авто(1/50с, 1/60с~1/120,000c) |
Вариофокальные линзы | Да |
Антивандальный корпус | Да |
Всепогодная | Да |
ИК Подсветка | Да |
Четкость | 0~31' (настраиваемые уровни) |
Функция затмения | 256 точек |
Дальность ИК подсветки | 50 |
Количество диодов | 42 |
Встроенный подогрев | Обогрев стекла со встроенным термостатом |
Дополнительные особенности | кронштейн "Scorpion Tail" |
Питание/Размер/Вес | |
Диапазон рабочих температур | -45 ~ +50 RH 95% max |
Питание | dc 12v |
Размеры | 98*152*263 |
Вес | 1800 |
Температуры хранения | -20 ~ +60 RH 95% max |
