Снятие обшивки крышки багажника
|
| | |
–

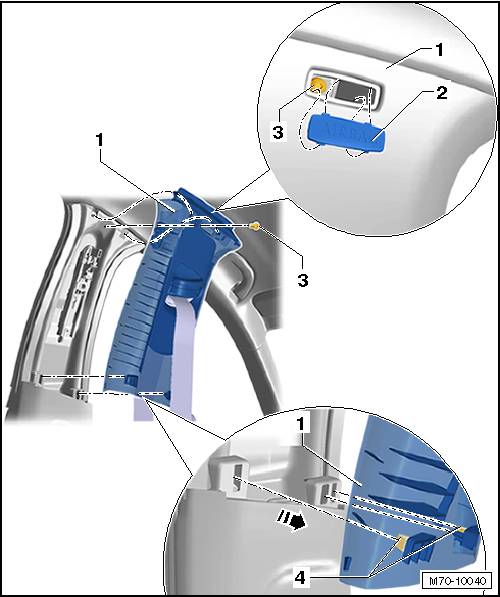

| Снять верхнюю облицовку левой и правой стоек B
–
| Снять эмблему »Airbag“-1- и выкрутить винт -3- (4 Нм).
|
–
| Извлечь зажимы -4- в нижней части облицовки -1- из гнёзд в кузове по - направлению стрелки-.
|
–
| Высвободить облицовку из кромки уплотнителя проёма двери.
|
–
| Вывести облицовку -1- из верхнего крепления.
|
 Указание
t
| Перед сборкой проверить все элементы крепления, повреждённые элементы заменить.
|
t
| При установке поводок механизма регулировки высоты ремня безопасности и кнопка в облицовке должны находиться в том же положении.
|
t
| Эмблема »Airbag“-1- подлежит замене.
|
t
| После установки облицовки необходимо убедиться в том, что она вошла в кромку уплотнителя проёма двери.
|
|
|
t
| Снять многоместное сиденье → (Смотри распечатку).
|
–
| Откинуть спинку сиденья вперёд.
|
–
| Открутить гайку -6- (8 Нм).
|
–
| Открыть крышку и выкрутить винт -2- (2,5 Нм).
|
–

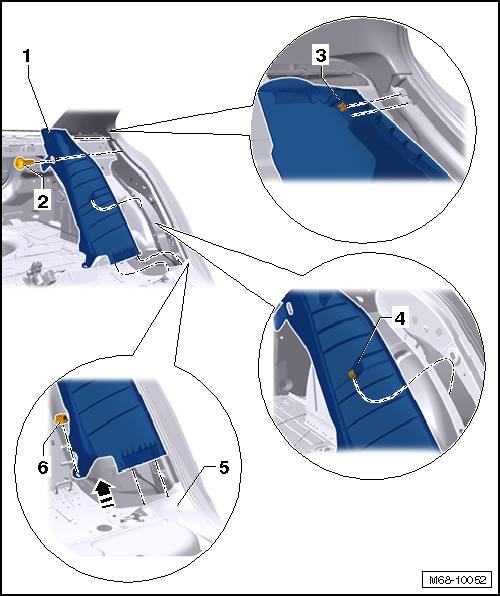

| Высвободить накладку колёсной арки -1- из фиксаторов на обивке стойки C -3-.
|
–
| Отсоединить зажим -4- от отбортовки кузова.
|
–
| Извлечь накладку колёсной арки -1-, вытянув её по - направлению стрелки - из креплений в накладке порога -5-.
|
.
|
Установка осуществляется в обратной последовательности.
|
Указание
Перед сборкой проверить все элементы крепления, повреждённые элементы заменить.
|
| | | |
| | |
–

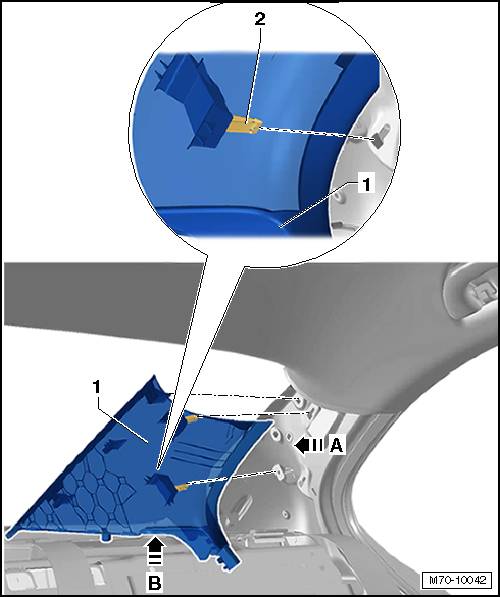

| Извлечь зажимы -2- облицовки -1- из гнёзд по - направлению стрелки A-. При этом высвободить облицовку из кромки уплотнителя проёма двери.
|
–
| Снять облицовку -1- движением вверх, по - направлению стрелки B-, извлекая её при этом из задней полки.
|
–
| Установка осуществляется в обратной последовательности.
|
Указание
t
| Перед сборкой проверить все элементы крепления, повреждённые элементы заменить.
|
t
| После установки облицовки необходимо убедиться в том, что она вошла в кромку уплотнителя проёма двери.
|
|
–

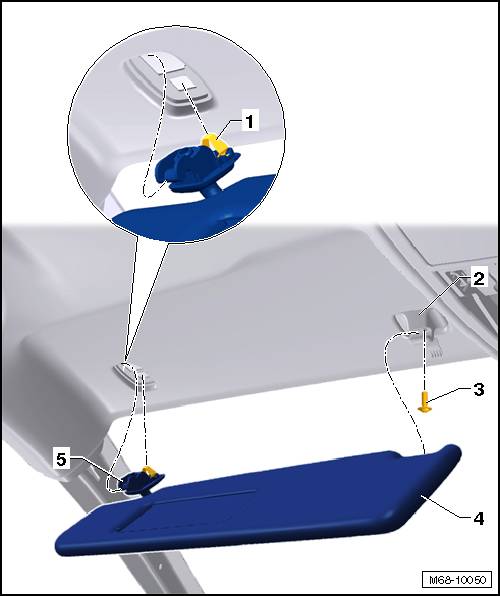

| Снять левый и правый солнцезащитные козырьки и опоры козырьков
–
| Снять заглушку/фиксатор -2- из опоры солнцезащитного козырька -1-.
|
| |
|
Указание
Если требуется снять только солнцезащитный козырек, то винт -3- и опору козырька -2- снимать не требуется.
|
–
| Вывести солнцезащитный козырёк -4- из опоры -2-.
|
–
| Высвободить зажим -1- опоры солнцезащитного козырька -5- из фиксатора.
|
–
| Вывести опору солнцезащитного козырька -5- из крепления в поперечине крыши и снять солнцезащитный козырёк -4-.
|
–
| Открыть крышку на опоре солнцезащитного козырька -2- и выкрутить винт -3- (2,0 Нм).
|
–
| Вывести опору солнцезащитного козырька -2- из креплений в поперечине крыши.
|
–
| Установка осуществляется в обратной последовательности.
|
Указание
Перед сборкой проверить все элементы крепления, повреждённые элементы заменить.
|
|
–

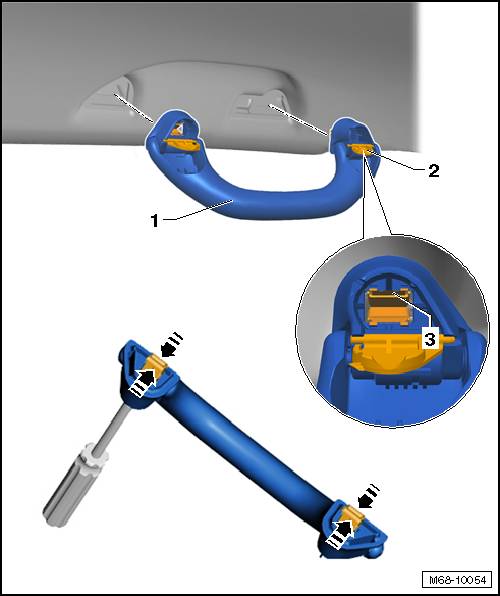

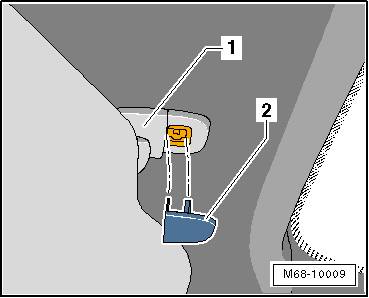

| Снять ручки на потолке слева и справа
–
| Откинуть ручку -1- вниз и открыть крышки -2-.
|
–
| Разблокировать зажимы -3- с помощью клещей - VAS 6427- и высвободить ручку из креплений.
|
Указание
В отсутствие специальных клещей скобы можно отжать отвёрткой.
|
Установка осуществляется в обратной последовательности.
|
Указание
Перед сборкой проверить все элементы крепления, повреждённые элементы заменить.
|
–

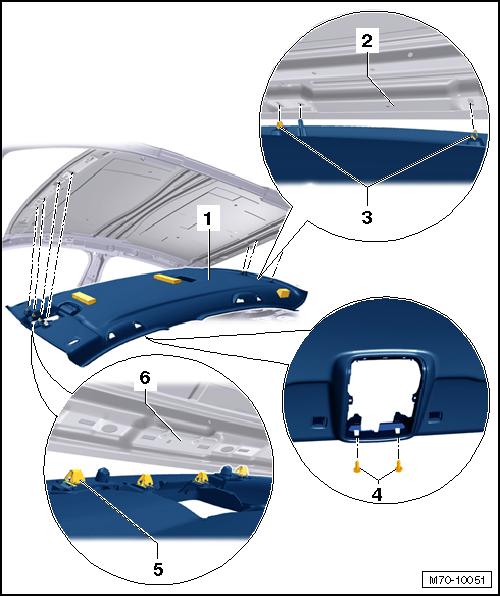

| Снять переднее сиденье (сиденье со стороны переднего пассажира) → смотри Распечатку.
|
| | |
–
| Спинку сиденья водителя откинуть назад.
|
|
| | |
–
| Выкрутить винты -4- из рамки крепления (2 Нм).
|
–
| Осторожно высвободить зажимы -3- из задней поперечной балки крыши -2-.
|
–
| Осторожно высвободить зажимы -5- из передней поперечной балки крыши -6-.
|
–
| Откинуть спинки сидений водителя и переднего пассажира назад.
|
–

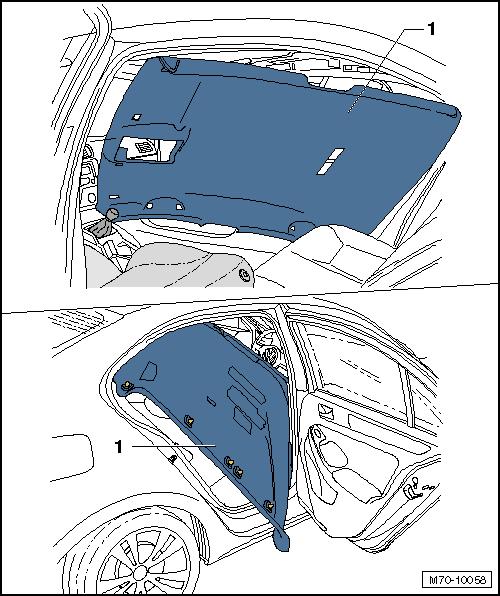

| Высвободить панель потолка -1- из кромок уплотнителей проёмов дверей и опустить панель.
|
–
| Повернуть панель потолка -1- и осторожно извлечь её из автомобиля через заднюю правую дверь.
|
Указание
Снятые зажимы -5- для последующей установки всегда заменять новыми.
|
|
–
| Установка осуществляется в обратной последовательности.
|
Указание
Перед сборкой проверить все элементы крепления, повреждённые элементы заменить.
|

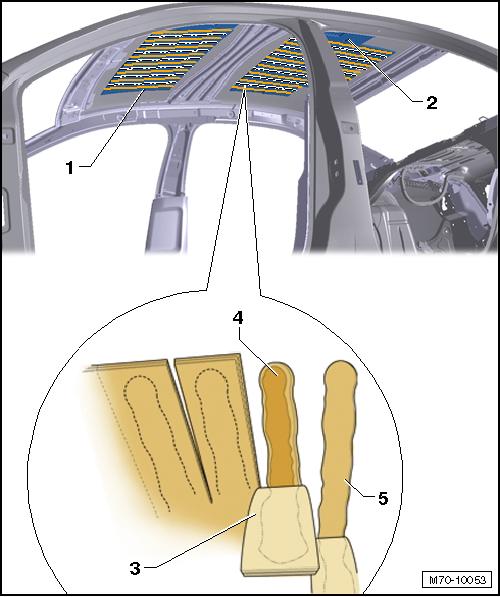

| С помощью ножа для разрезания ковров разрезать шумоизолирующий / усиливающий мат потолка -1- и -2- на полоски шириной прим. 6 см -3--штриховые линии-.
|
–
| Оторвать полоски -3- от потолка.
|
–
| Удалить остатки клея -4- с помощью электрорезака - V. A.G 1561 A - и ножа - V. A.G 1561/20--5-
.
|
Указание
При повреждении лакокрасочного покрытия (при снятии шумоизолирующего/усиливающего мата потолка) восстановить покрытие, следуя указаниям → руководства по ремонту лакокрасочного покрытия.
|
Указание
При повреждении лакокрасочного покрытия (при снятии шумоизолирующего/усиливающего мата потолка) восстановить покрытие, следуя указаниям → руководства по ремонту лакокрасочного покрытия.
Установка шумоизолирующего мата:
|
|
Указание
При установке шумоизолирующего/усиливающего мата потолка следовать инструкции по применению клея.
|
| | |
–

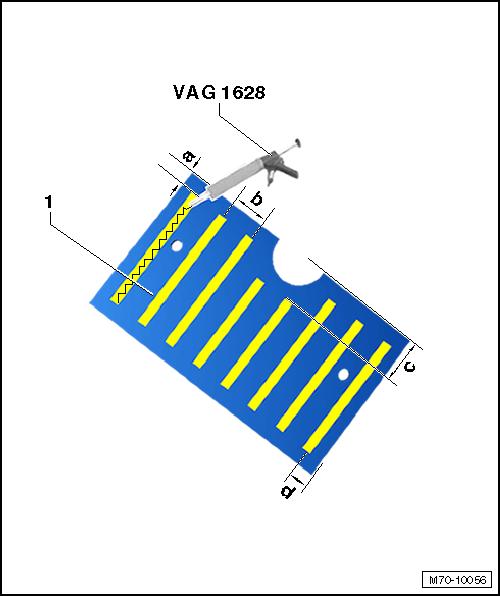

| С помощью ручного пистолета - V. A.G 1628- нанести однокомпонентный клей - D 190 MKD A3- на шумоизолирующие/усиливающие маты потолка -1- и -2-.
|
–
| Однокомпонентный клей наносить валиками следующих размеров:
|
–
| Шумоизолирующие/усиливающие маты потолка -1- и -2- наклеить на крышу с внутренней стороны, прижав их по всей площади.
|
Автомобили с подъёмно-сдвижным люком
|
| | |
–

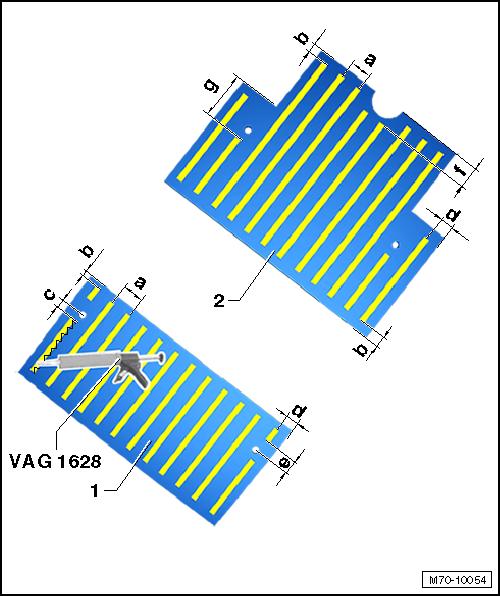

| С помощью ручного пистолета - V. A.G 1628- нанести однокомпонентный клей - D 190 MKD A3- на шумоизолирующий/усиливающий мат потолка -1-.
|
–
| Однокомпонентный клей наносить валиками следующих размеров:
|
–
| Шумоизолирующий/усиливающий мат потолка -1- наклеить на крышу с внутренней стороны, прижав его по всей площади.
|
