лицензированная Система АВТОМАТИЗИРОВАННОГО учета
энергоресурсов
"ЭнергоЦентр"™
версия 2.4.x.x
Руководство по установке
1. Общее о системе
Программное обеспечение для автоматизированного учета энергоресурсов (АСУЭ) "ЭнергоЦентр"™ – может использоваться для коммерческого и технического учета следующих ресурсов:
· Электроэнергия (промышленный и бытовой учет);
· Вода;
· Газ;
· Пар;
· Тепло;
· Стоки;
для оперативного контроля текущих параметров потребления и удаленного управления режимами работы технологического оборудования, взаимодействия с системами управления предприятием и финансовыми программами.
Система обладает следующими возможностями:
· позволяет вести учет потребления энергоресурсов, посредством сбора данных о параметрах по каждой точке (группе) учета с заданным периодом контроля (интеграции);
· функционирует в автоматическом и ручном режиме;
- хранит параметры учета в базе данных; обеспечивает многотарифный учет потребления (отпуска) электроэнергии (разбивка суток на тарифные зоны); обеспечивает контроль соблюдения лимитов энергопотребления; позволяет вести единое системное время с возможностью его корректировки;
· обеспечивает отображение информации о потреблении энергоресурсов и мониторинг контролируемых систем на экранах компьютеров автоматизированных рабочих мест (АРМ) в графическом виде и в виде таблиц;
- выводит расчетные параметры на терминал и/или на устройство печати по требованию оператора;
· обеспечивает ежедневный контроль работоспособности средств и приборов учета электроэнергии;
· обеспечивает взаимодействие с другими подобными системами, АСКУЭ энергокомпаний и системами управления предприятием (биллинговые системы, АСУ ТП, АСУ и др.).
· наличием WEB интерфейса просмотра данных и генерации отчетной информации
Как результат работы системы – снижается трудоемкость и стоимость работ по сбору, передаче, обработке и документированию информации; повышается скорость обработки информации; достигается полнота, достоверность и оперативность информации о различных параметрах отпускаемой и принимаемой электроэнергии; оптимизируются режимы электропотребления на основе анализа полученных данных; снижаются коммерческие потери электроэнергии.
АСУЭ "ЭнергоЦентр"™ поддерживает работу с большинством приборов учета и сумматоров импульсов, представленных в Украине:
· Альфа, ЕвроАльфа, А1140, А1700, А1800 (ELSTER metering);
· LZQJ-XC, ED2500, ITZ, RNDC (EMH metering Germany);
· ACE 6000, SL7000 (Itron);
· EPQS, LZQM, EMS ;
· Меркурий ();
· ЭТ ();
· НИК ();
· СТК – 3 ();
· Облик ;
· Сумматоры импульсов СИНЭТ, ИТЭК, КИТ-СЛ;
· Преобразователь Dlink;
Разработчики также следят за новыми приборами учета, которые появляются на рынке Украины и заслуживают внимания для включения.
АСУЭ "ЭнергоЦентр"™ является многомодульным комплексом. Такая организация системы делает ее более простой и гибкой в использовании как в больших распределенных средах, так и в однопользовательских версиях, а также позволяет быстро и с минимальными техническими затратами расширять ее функциональные возможности в зависимости от пожеланий пользователей.
2. Инсталляция ПО АСУЭ "ЭнергоЦентр"™
Комплект поставки ПО АСУЭ "ЭнергоЦентр"™ включает:
1. Фирменный инсталляционный DVD диск.
2. Ключ защиты (usb) ПО (с конфигурацией согласно заказу клиента).
3. Техническая документация по установке.
Технические требования к компьютеру, на который будет происходить установка:
1. При необходимости установки СУБД (MS SQL, PostgreSQL, Oracle) и клиентского рабочего места:
· Операционная система: Windows 2000/XP/W7/2003/2008 (32/64bit)
· Процессор: Pentium/Celeron 1,8 Гц и более
· ОЗУ: 512 Мб (рекомендуется 1 Гб)
· Жесткий диск: 250 Гб (рекомендуется 500 Гб)
· Наличие DVD привода
Комплектация компьютера должна также соответствовать и требованиям, которые предъявляет выбранная пользователем СУБД.
2. При установке только клиентского рабочего места:
· Операционная система: Windows 2000/XP/W7/2003/2008 (32/64bit)
· Процессор: Pentium/Celeron 1Гц и более (рекомендуется 1,8 Гц)
· ОЗУ: 128 Мб (рекомендуется 256 Мб)
· Жесткий диск: с наличием свободного места не менее 40 Мб (система "ЭнергоЦентр" без СУБД занимает 40 Мб)
· Наличие DVD привода
Этапы, которые необходимо пройти для установки системы:
· Установка СУБД (MS SQL, PostgreSQL (рекомендуется), Oracle) (нет необходимости при установке клиентского рабочего места!!!)
· Создание базы данных (по умолчанию EnergoCenter) (нет необходимости при установке клиентского рабочего места)
· Инсталляция необходимых модулей для работы
Для установки системы необходимо вставить инсталляционный DVD диск АСУЭ "ЭнергоЦентр"™ в DVD привод и дождаться запуска автозагрузки (или запустить файл autorun. exe из корня). Если автоматический запуск не происходит – скорее всего, функция автозапуска дисков отключена, а это значит, что пользователю необходимо самостоятельно запустить инсталлятор.

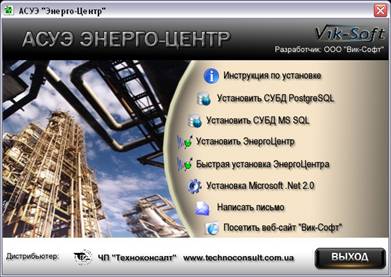

После загрузки диска появится окно с меню (см. рис. 2.1).
Меню включает:
· краткую пошаговую инструкцию по установке системы;
· инсталляцию СУБД PostgreSQL 8.22 (Open License www. postgresql. org)
· инсталляцию СУБД MS SQL Lite (www. microsoft. com);
· установку системы "ЭнергоЦентр" быструю – легкая установка для небольших систем, включает в себя инсталляцию всех необходимых модулей, СУБД PostgreSQL 8.22, создание базы данных (EnergoCenter login:PostgreSQL, password:123456)
· установку системы "ЭнергоЦентр" стандартную – выборочная инсталляция всех необходимых модулей, кроме СУБД, включает модуль создания базы данных
· установка 2.0 при необходимости;
· служебные функции обратной связи.
Рисунок 2.1 Окно выбора режимов инсталляции АСУЭ "ЭнергоЦентр"™
Перед тем как приступить к установке программного обеспечения необходимо выяснить, какая СУБД из поддерживаемых АСУЭ "ЭнергоЦентр"™ (MS SQL, PostgreSQL, ORACLE) будет использоваться. В зависимости от этого выбирается последовательность установки.
Если на рабочем месте не установлена ни одна СУБД, то для небольших систем пользователю стоит выбрать быструю установку АСУЭ "ЭнергоЦентр"™. В этом режиме автоматически установится СУБД PostgreSQL и все модули программы, необходимые для работы системы. Для средних и больших систем необходимо сначала установить выбранную Вами СУБД (уровень администратора) и после этого выполнить установку программного комплекса в стандартном режиме.
Если на рабочем месте уже была ранее установлена одна из СУБД, необходимо выбирать пункт меню "Установить ЭнергоЦентр", так как дополнительно СУБД устанавливать уже нет необходимости, и в составе пакета запустится модуль создания базы данных, в котором нужно указать параметры соединения. База данных создается с именем EnergoCenter.
2.1. Пошаговое описание стандартной установки
При стандартной (полной) установке АСУЭ "ЭнергоЦентр"™ пользователь попадает в информационное окно инсталлятора:
Рисунок 2.1.1 Окно начала установки системы
Это окно является информационным и сообщает о программе, которую пользователь собирается установить на рабочее место, для подтверждения установки необходимо нажать "Далее" или же отменить установку системы.

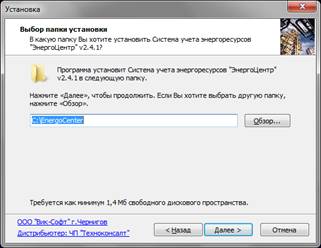

Далее пользователю предоставляется возможность указать место (диск), куда будет устанавливаться система, и откуда будут запускаться основные модули. По умолчанию АСУЭ "ЭнергоЦентр"™ устанавливается на диск С в папку EnergoCenter. Для продолжения установки необходимо подтвердить указанный путь установки нажатием кнопки "Далее".
Рисунок 2.1.2 Окно выбора папки установки АСУЭ "ЭнергоЦентр"™

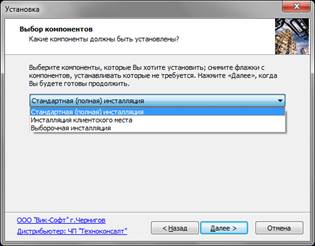

Следующее окно инсталлятора предлагает выбрать тип установки, который определит модули, необходимые для установки на рабочем месте.
Рисунок 2.1.3 Окно выбора типа установки
Рекомендуется выбирать полную инсталляцию системы, если же используется клиент-серверная архитектура и устанавливается клиентское рабочее место, то выбирать тип установки "Инсталляция клиентского места".
При выборе этих типов инсталляции автоматически определяется нужный набор модулей для установки!!!
Выборочная инсталляция рекомендуется только для опытных пользователей!!!
Далее пользователь переходит в окно выбора названия папки в меню "Пуск", где будут располагаться ярлыки для вызова различных модулей АСУЭ "ЭнергоЦентр"™.
Рисунок 2.1.4 Окно выбора папки меню "Пуск"
Следующее окно инсталлятора сообщает о том, что все готово к установке, еще раз предлагает пользователю сверить опции, которые он выбрал ранее. Если все правильно, необходимо нажать кнопку "Установить" (рис. 2.1.5). После этого производится установка всех выбранных компонентов по указанному пути.

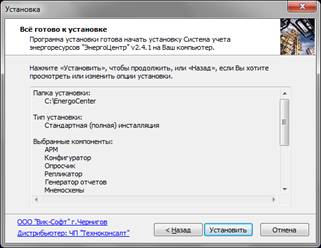

Рисунок 2.1.5 Окно сверки опций установки
В процессе установки инсталлятор предложит создать базу данных на основании установленной ранее СУБД PostgreSQL или MS SQL (рис. 2.1.6). При установке на MS SQL по умолчанию используются имя "sa" пароль "12345678" или тот, который укажет администратор СУБД. При установке на PostgreSQL по умолчанию используются имя "postgres" пароль "12345678" или тот, который укажет администратор СУБД.
Рисунок 2.1.6 Окно создания базы данных
Для проверки соединения с СУБД необходимо ввести пароль, как писалось выше, и нажать кнопку "Проверка соединения". В случае успешного соединения необходимо нажать кнопку "Запустить", в результате этого запустится подпрограмма, которая создаст базу данных EnergoCenter. Процесс создания базы данных отображается в окне "Создание БД" (рис. 2.1.7).

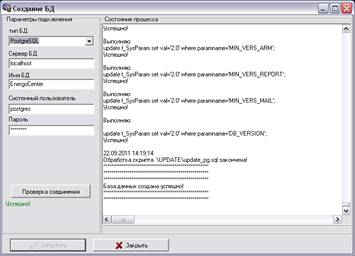

Рисунок 2.1.7 Процесс создания базы данных
После успешного создания БД инсталлятор предложит установить Framework 2.0 (в случае, если не установлен). После этого пользователь увидит окно завершения установки (рис.2.1.8).
Рисунок 2.1.8 Окно завершения установки АСУЭ "ЭнергоЦентр"™
2.2. Пошаговое описание быстрой установки

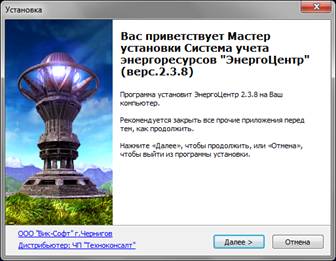

При установке клиентского места АСУЭ "ЭнергоЦентр"™ пользователь попадает в информационное окно инсталлятора:
Рисунок 2.2.1 Окно начала установки системы
Это окно является информационным и сообщает о программе, которую пользователь собирается установить на рабочее место, для подтверждения установки необходимо нажать "Далее" или же отменить установку системы.

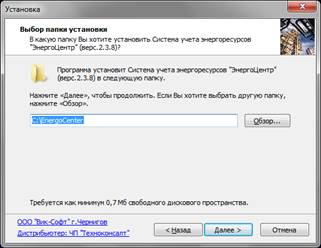

Далее пользователю предоставляется возможность указать место (диск), куда будет устанавливаться система, и откуда будут запускаться основные модули. По умолчанию АСУЭ "ЭнергоЦентр"™ устанавливается на диск С в папку EnergoCenter. Для продолжения установки необходимо подтвердить указанный путь установки нажатием кнопки "Далее".
Рисунок 2.2.2 Окно выбора папки установки АСУЭ "ЭнергоЦентр"™
Далее пользователь переходит в окно выбора названия папки в меню "Пуск", где будут располагаться ярлыки для вызова различных модулей АСУЭ "ЭнергоЦентр"™.

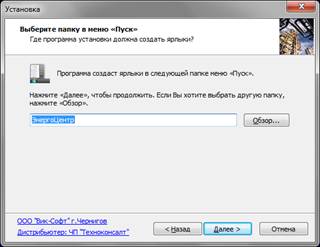

Рисунок 2.2.3 Окно выбора папки меню "Пуск"

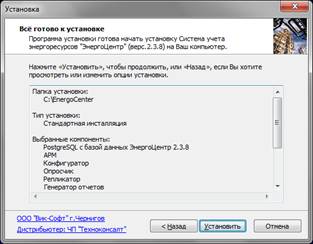

Следующее окно инсталлятора сообщает о том, что все готово к установке, еще раз предлагает пользователю сверить опции, которые он выбрал ранее. Если все правильно, необходимо нажать кнопку "Установить" (рис. 2.2.4). После этого производится установка всех нужных компонентов, в соответствии с выбранным типом установки, по указанному пути. Пользователю необходимо подождать, пока установка завершиться.
Рисунок 2.2.4 Окно сверки опций установки

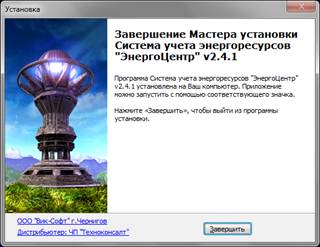

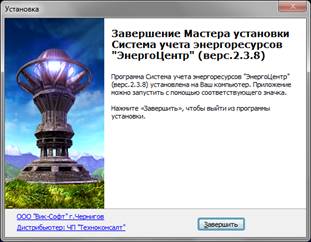

Рисунок 2.2.5 Окно завершения быстрой установки АСУЭ "ЭнергоЦентр"™
После успешного создания БД инсталлятор предложит установить Framework 2.0 (в случае, если не установлен). После этого пользователь увидит окно завершения установки (рис.2.2.5).
ВАЖНО: После инсталляции ПО рекомендуется загрузить последнюю версию обновления, которое позволит избежать уже устраненных неточностей и неудобств в работе системы!!! Обновление находится на диске, папка UPDATE, или же на сайте разработчика www. .
3. Первый запуск ПО АСУЭ "ЭнергоЦентр"™
АСУЭ "ЭнергоЦентр"™ состоит из базы данных, в которой хранится вся справочная информация об объекте автоматизации и модулей обработки данных. Каждый модуль предназначен для решения определенной задачи.
После установки АСУЭ "ЭнергоЦентр"™ в меню "Пуск" → "Программы" → "ЭнергоЦентр" доступны такие модули системы:
Основные модули работы:
· "Конфигуратор" – модуль настраивания системы, служит для описания электрической схемы энергообъекта, указания различных параметров системы и устройств, с которыми она работает;
· "Опросчик" – модуль, который непосредственно работает с приборами учета, другими устройствами сбора и передачи данных (УСПД), сумматорами импульсов; Защищен электронным ключом.
· "АРМ" (автоматизированное рабочее место) – модуль отображения информации, полученной в результате опроса счетчиков и других устройств;
Вспомогательные модули обработки информации:
· "Генератор отчетов" – модуль, позволяющий пользователю самостоятельно формировать различные отчеты на основании шаблонов, построенных им в MS Excel, и данных, полученных с помощью АСУЭ "ЭнергоЦентр"™;
· "Мнемосхемы" – модуль предназначен для визуализации состояния технологического оборудования и параметров технологического процесса;
· «Ручной ввод» - модуль предназначен для внесения информации о показаниях или графике нагрузки в ручном режиме в СУБД
Модули взаимодействия со смежными системами и другими системами «ЭнергоЦентр»:
· "Сервер макетов" – модуль предназначен для обмена информацией между разными системами в сфере энергетики;
· "Репликатор" – модуль служит для обеспечения передачи данных между двумя системами "ЭнергоЦентр", межсерверного обмена на базе протокола DLMS, выступает как OPC сервер;
Дополнительные модули для работы системы:
· "Утилиты" – вспомогательные модули, позволяющие посмотреть информацию о hasp-ключах, активности БД, создать резервную копию БД или настроить ее автоматическое создание и др.
· "Документация" – полная инструкция по установке и использованию АСУЭ "ЭнергоЦентр"™.
Работа с АСУЭ "ЭнергоЦентр"™ начинается с описания структурной схемы энергообъекта (рекомендуется описание в виде электрической схемы) и другой справочной информации, которое производится в модуле "Конфигуратор". В этом модуле необходимо внести всю справочную информацию по объекту автоматизации, описать электрическую схему объекта, фидеры, которые можно объединить в группы учета, если это необходимо, так же здесь описывается схема точек опроса, задаются общие настройки системы.
Следующим шагом после описания системы будет работа с основным модулем системы "Опросчик". Этот модуль защищен электронным ключом защиты, который входит в пакет поставки, не забудьте установить его в USB слот компьютера, перед запуском этого модуля!!!
В соответствии с описанными в "Конфигураторе" точками опроса, "Опросчик" позволяет получить данные со счетчиков и УСПД, привязанных к точкам опроса. Полученные данные сохраняются в базе данных и становятся доступны для отображения в модулях "АРМ" и «Генератор отчетов».
