Рис. 1.10. Схема для расчёта и исследования

Задания для подготовки к работе:

Таблица 1.2

Режим работы цепи		E1	I K	φ1	φ2	u12	I E 1	I1	I2	I3
В	мА	В	В		мА	мА	мА	мА
1.  Два источника E1 и I K	расчет	E1=_	I K =
опыт	E1=_	I K =
2.  Один источник ЭДС E1	расчет	E1=	I K =0
опыт	E1=	I K =0
3.  Один источник Тока I K	расчет	E1=0	I K =
опыт	E1=0	I K =

Таблица 1.3

Для ветви с сопротивлением
В	мА	Ом	мА
	расчет		-----
опыт
	расчет		-----
опыт
	расчет		-----
опыт

1. Задание

1. Для схемы рис. 1.10 определить ток методом наложения и методом эквивалентного генератора.

2. По второму закону Кирхгофа и рассчитанному значению тока определить значение потенциала и тока .

1.3. Используя данные расчета методом эквивалентного генератора ( и ), определить ток при изменённом сопротивлении =68 Ом.

Исходные данные взять из табл. 1.1. Результаты расчета занести в табл. 1.2 и 1.3.

2. Задание

1. Для схемы рис. 1.10 определить ток методом наложения и методом эквивалентного генератора.

2. По второму и первому законам Кирхгофа и рассчитанному значению тока определить значения потенциалов , и ток .

3. Используя данные расчета методом эквивалентного генератора ( и ), определить ток при изменённом сопротивлении =68 Ом. Исходные данные взять из табл. 1.1. Результаты расчета занести в табл. 1.2 и 1.3.

3 Задание

1. Для схемы рис. 1.10 определить ток методом наложения и методом эквивалентного генератора.

2. По второму и первому законам Кирхгофа и рассчитанному значению тока определить значения потенциалов , и ток .

3. Используя данные расчета методом эквивалентного генератора ( и ), определить ток при изменённом сопротивлении =68 Ом.

Исходные данные взять из табл. 1.1. Результаты расчета занести в табл. 1.2 и 1.3.

1.3. Пояснения к выполнению лабораторной работы

В лабораторной работе для всех исследований используется пакет программ моделирования электронных устройств Electronics Workbench (EWB) в системе Windows [14, 16].

В настоящей работе моделируемая электрическая цепь содержит источники энергии и резисторы (отсутствуют элементы, накапливающие электрическую энергию – конденсаторы и катушки индуктивности), то в цепи после включения источников мгновенно устанавливается режим постоянного тока.

Для заданных цепей необходимо в установившемся режиме постоянного тока провести измерения с помощью амперметров и вольтметров токов и напряжений на всех резисторах и потенциалов узлов.

Принципиальные схемы вводится графически, в процессе работы имеется возможность использовать многооконный диалог и получение помощи (Help) на всех стадиях моделирования.

Перед началом работы с программой следует уточнить её вызов у преподавателя.

1.4. Порядок выполнения работы

1.4.1. Исследование характеристик источника ЭДС.

1.4.1.1. Сборка схемы.

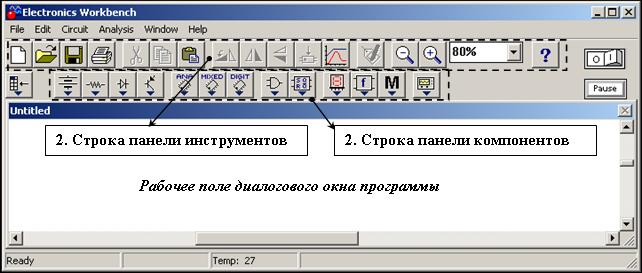

Рис.1.11. Рабочее диалоговое окно программы EWB

Включить компьютер и после его загрузки запустить программу EWB. (для чего необходимо навести курсор мышки на пиктограмму и дважды нажать на её левую кнопку). На экране вашего ПК должно появиться рабочее диалоговое окно программы (рис.1.11).



Рис. 1.12. Схема исследования характеристик источника ЭДС

Диалоговое окно программы содержит рабочее поле и две стандартные строки панели инструментов и панели компонентов с стандартным набором пиктограмм (кнопок) наиболее употребительных команд:

Формирование схемы (рис.1.12) осуществляется на рабочем поле диалогового окна программы рис.1.11. и занимает самую большую центральную область экрана.

Сборка схем осуществляется помещением элементов из активной области в рабочее поле программы. Для сборки схемы необходимо выполнить следующие действия:

1. Подводим курсор мыши к кнопке панели компонентов рис.1.11.

2. Нажатием левой кнопки мыши открываем панель источников (рис.1.13).

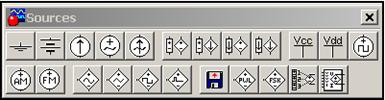

Рис.1.13 Панель источников

3. Подводим курсор мыши к кнопке (Battery – источник постоянной ЭДС или напряжения) рис.1.13, нажимаем левую кнопку и не отпуская ее, перетаскиваем изображение ЭДС источника в любое место рабочего поля. Отпускаем кнопку и на экране остается изображение источника ЭДС.
