СЕВМАШВТУЗ, вариант № 40.
Метод контурных токов.
Метод уравнений Кирхгофа
Составляем систему из шести уравнений для шести неизвестных (по числу ветвей);
три — по первому закону Кирхгофа (так как в схеме 4 узла) и три — по второму (так
как в схеме три независимых контура) и преобразуем систему к стандартному виду.
Решаем систему методом обратной матрицы (на компьютере с WINDOWS
Приложением MathCAD).

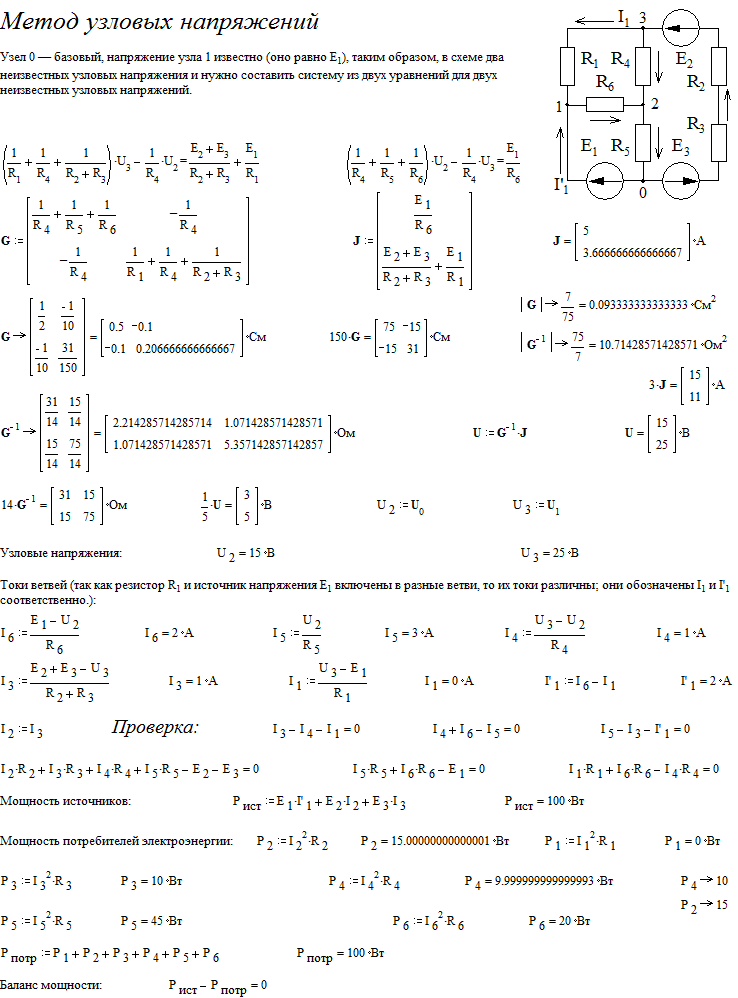

Метод узловых напряжений

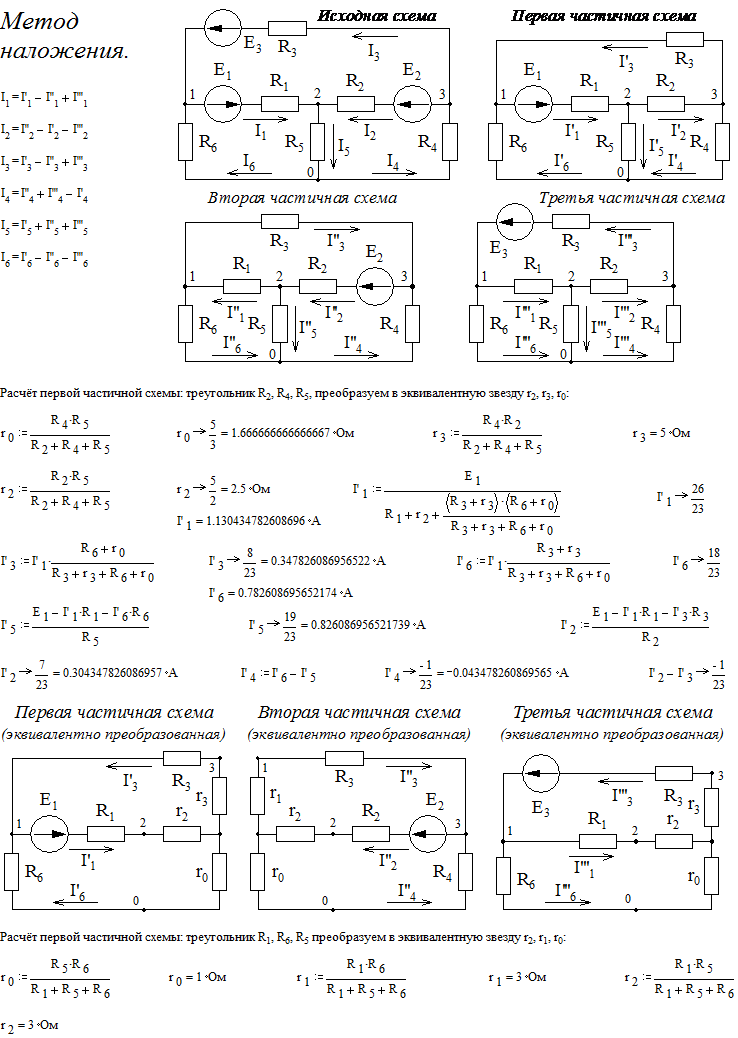

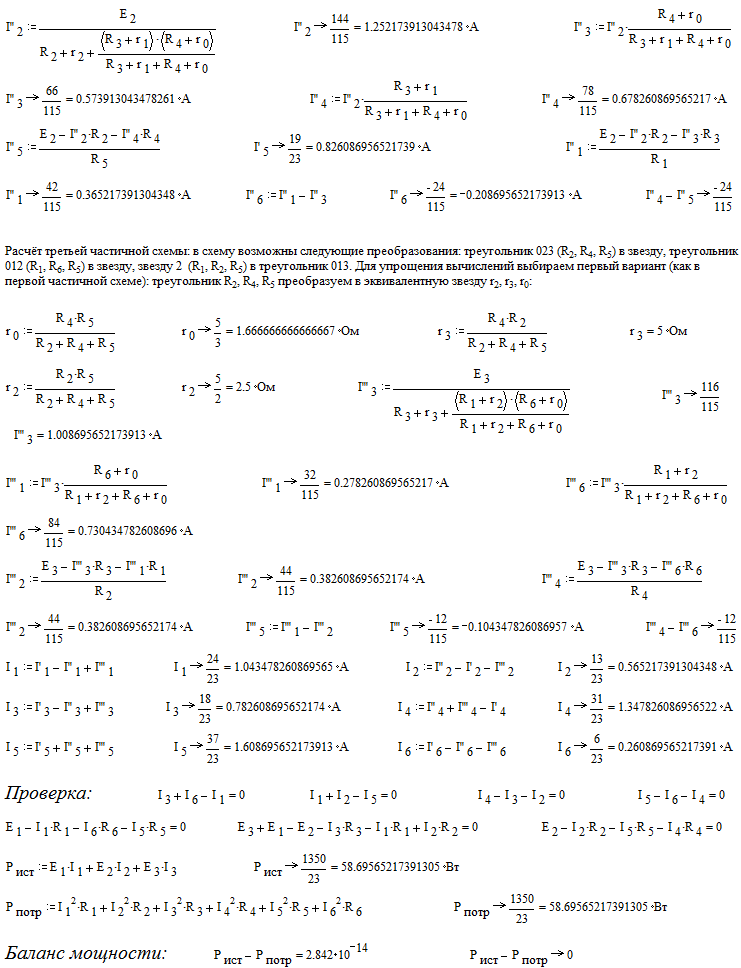

Метод наложения.

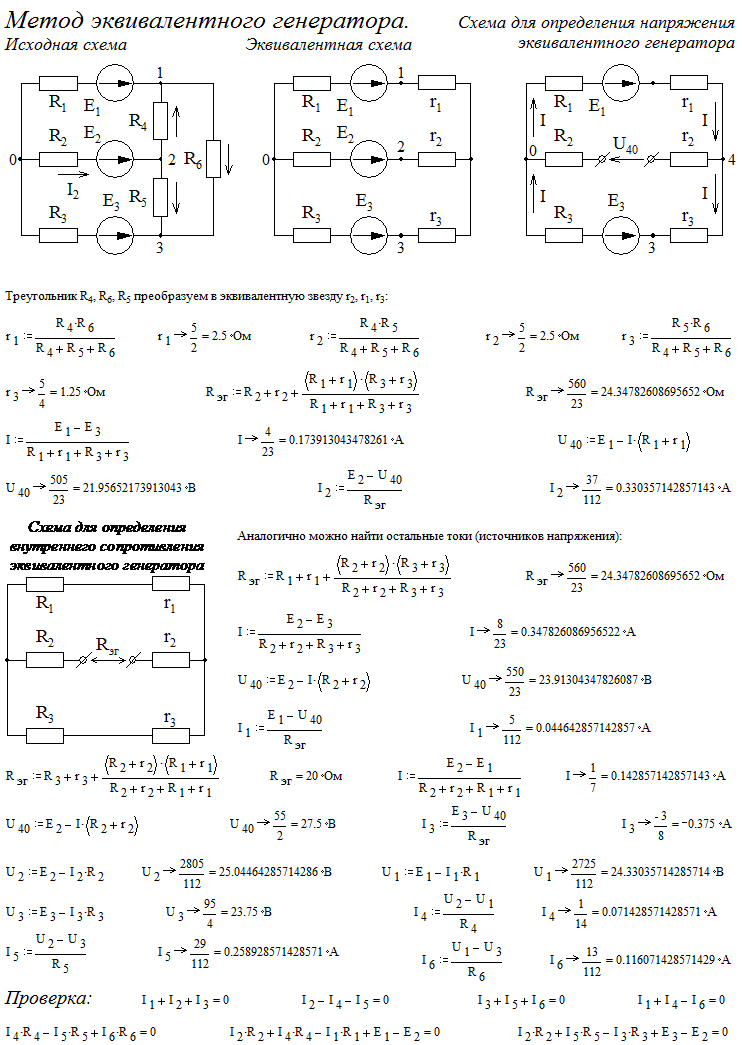

Метод эквивалентного генератора.

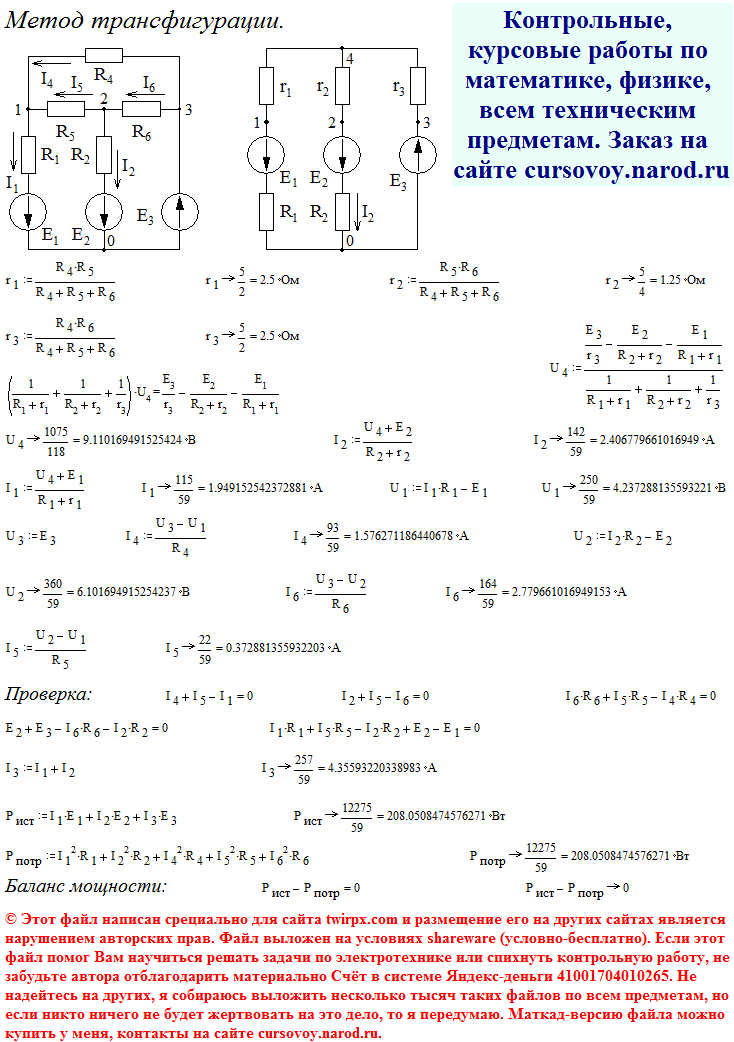

Метод трансфигурации (преобразование треугольника в эквивалентную звезду).
Рисунки в формате WMF или EMF. В оригинальном маткад-файле чертежи к схемам выполнены в формате WordPicture.
