Хозяйственная тележка с вспомагательным поворотным колесом и прицепным устройством «ВЕЗУН-1»
Прицеп для велосипеда, мопеда, скутера
Технические характеристики тележки.
Полезный объем грузового отсека___________________________215,7 дм3 (литра)
Рекомендуемая грузоподъемность тележки не более
(ограничена грузоподъемностью колес)______________________120 кг.
Габариты грузового отсека (длина х высота х ширина) _________1312х419х480 мм.
Максимальные габариты тележки без прицепного устройства
(длина х высота х ширина) _________________________________1697х1019х777 мм.
Вес тележки с прицепным усройством_______________________ 30 кг.
Высота днища над поверхностью земли ______________________165 мм.
Диаметр грузовых колес ___________________________________ 508 мм.
Диаметр вспомагательного поворотного колеса________________100 мм
Длина прицепного устройства_______________________________520 мм.

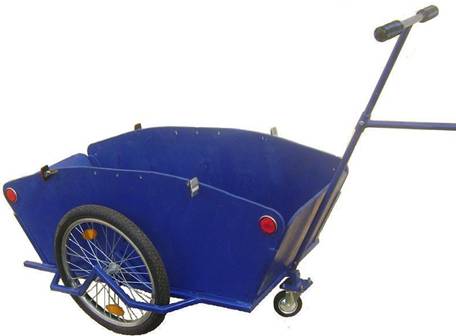

Внешний вид тележки «Везун-1»
Особенности конструкции тележки.
Грузовая хозяйственная тележка «Везун-1» предназначена для перевозки грузов весом до 120 кг. и объемом до 215 дм. куб. (литров) как вручную так и в качестве прицепа для велосипеда.
На чертеже Рисунок 1. изображен вид сбоку. Тонкими линиями условно изображена часть велосипеда к которой имеет возможность присоединяться хозяйственная тележка.
На рисунке 2. изображен вид сверху.
Тележка состоит из рамы 1 на которой размещен кузов, который состоит из двух боковых 2, переднего 3, заднего 4 бортов и днища 5. К раме прикреплены четыре опоры из угловой стали 6 и четыре перпендикулярных днищу кронштейна 7, которые сбоку имеют треугольную форму в верхнем углу которых прикреплены пластинчатые перегородки 8 с пазами в которых расположены оси грузовых колес 9. К раме резьбовым соединением прикрепелено дышло 10, на котором прикреплено прицепное устройство 11, которое крепится к седлу велосипеда 12 при помощи карабина 13. Прицепное устройство крепится на дышле шарнирно и соединяется резьбовым соединением с дышлом. На дышле расположены отверствия 14 для регулировки высоты прицепного устройства таким образом, чтобы при присоединении тележки к велосипеду вспомагательное поворотное колесо 15 находилось на высоте 30-40 мм над поверхностью земли и две ручки 16. Передняя и задняя кромки боковых бортов 2 и угловая сталь опоры 6 образуют пазы в которых устанавливаются передний и задний борта. Поворотное колесо 15 заменяет подпорку при загрузке тележки, а во время движения оно позволяет перевозчику тратить усилие только на толкание тележки. Тележка также оснащена светоотражающими катафотами 18 как с боков, так и в верхней части борта 19.

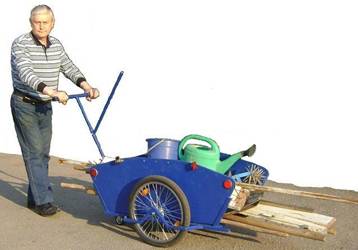

После использования тележки в качестве велосипедного прицепа за считаные минуты можно розвернуть прицепное устройство 11 на 180º в плоскости пенпердикулярной оси дышла, что делает его таким, что не мешает перевозчику толкать тележку за ручки 16 (см. фото 2). Прицепное устройство также можно отсоединять от дышла. При разгрузке тележки возможно использовать способ опрокидывания тележки, для чего вынимается задний борт 4 и по принципу самосвала перевозчик за ручки 16 подымает переднюю часть тележки. Для исключения поломки бортов при опрокидывании тележки к раме прикреплены кронштейны 20, которые позволяют кроме того приподнять днище над поверхностью земли и увеличить угол наклона тележки почти до 90º и максимально увеличить объем высыпаемого груза.

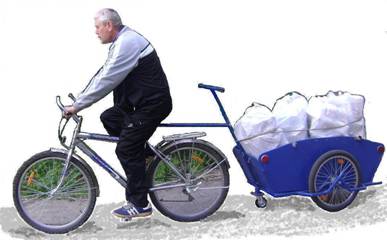

Для перевозки длинномерных грузов таких как рейки, доски, трубы, грабли, лопаты достаточно вытянуть из пазов передний 3 и задний 4 борта и кузов тележки образует П образный контейнер в котором легко разместить эти грузы длиной до 3 м. (см. фото 2). На фото 1 тележка изображена в соединении с велосипедом.
Эксплуатация опытного образца показала, что «Везун-1» незаменимый помощник для уборки урожая яблок, груш, картошки, лука, арбузов, дынь. Очень удобно производить уборку листьев, строительного и иного мусора, уборку кошеной травы, так как днище находится всего 165 мм от поверхности земли. Вынутый задний борт практически сводит к минимуму затраты сил на погрузку. А выгрузка методом опрокидывания сводит к минимуму затраты сил на разгрузку. В прицепе легко можно транспортировать до 4 мешков кошеной травы для домашних животных.
В тележке предусмотрена установка седушки 21, которая крепится на боковых бортах и дополнительной ручки держателя 22, что позволяет при необходимости перевозить пассажира. Седушка и дополнительные ручки держателя оснащаются по требованию покупателя. Стоимость седушки и дополнительной ручки держателя в стоимость тележки не включена.
Тележка может быть использована не только для транспортировки хозяйственных грузов, но и для велосипедных туристических походов или поездок на природу. В ней легко поместятся рюкзаки, палатки, рыболовные снасти, спортивный инвентарь и даже надувная лодка.
Если при транспортировке груза вы попали под дождь, то после поездки тележку рекомендуется тщательно протереть от влаги и хранить в защищенном от осадков месте. В конструкцию тележки могут быть внесены изменения не ухудшающие ее потребительских свойтв. Для длительного хранения тележка быстро разбирается на составные части и может храниться вертикально занимая очень мало мества.
Хозяйственная грузовая тележка «Везун-1» с вспомагательным поворотным колесом и прицепным устройством.

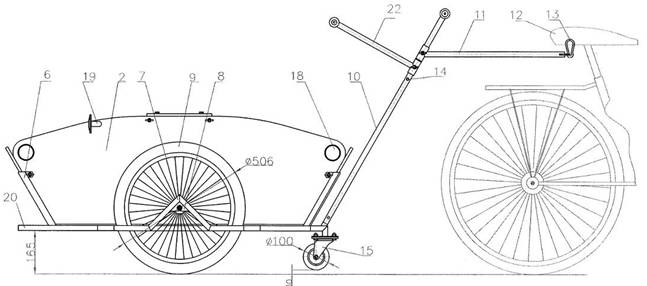

Рисунок 1. Вид сбоку

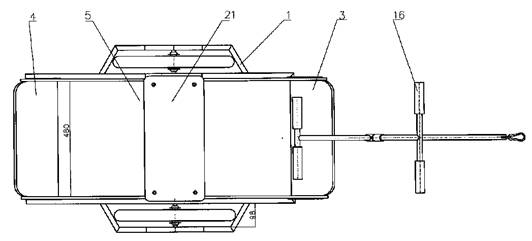

Рисунок 2. Вид сверху
Фото 1. Фото 2.
