Бамперы - Кожух заднего бампера

Бамперы - Кожух заднего бампера

Снятие и установка

Снятие

• ПРИМЕЧАНИЕ: Новая облицовка бампера поставляется без четырех отверстий для датчиков системы помощи при парковке.

1.  1. ПРЕДУПРЕЖДЕНИЕ: Не работайте на автомобиле и под автомобилем, опирающимся только на домкрат. Обязательно установите под автомобиль надежные опоры. Поднимите и подоприте автомобиль.

2.  Снимите оба задних колеса в сборе с шинами. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

3.  Снимите задние фонари в сборе. Обратитесь к процедуре: Задний фонарь в сборе (417-01 Наружное освещение, Снятие и установка).

4.

5.

6.

7.

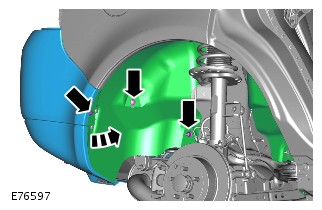

8.    ·  Высвободите задний нижний край брызговика заднего крыла. ·  Повторите описанную выше процедуру с другой стороны автомобиля.

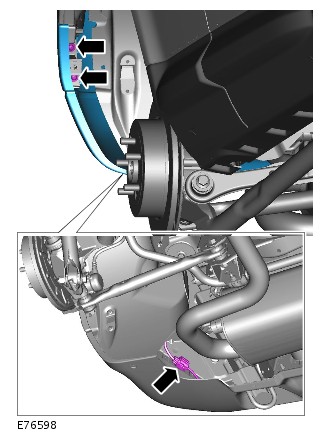

9.    ·  Рассоедините электрический разъем жгута электропроводки датчика системы помощи при парковке (при наличии). ·  Повторите описанную выше процедуру с другой стороны автомобиля.

10.

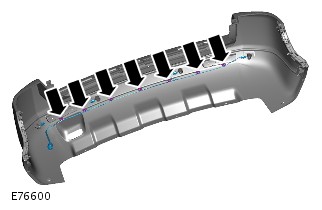

11.  11. ПРИМЕЧАНИЕ: Не продолжайте разборку, если элемент снимается только для получения доступа. Снимите жгут электропроводки датчика системы помощи при парковке (при наличии).

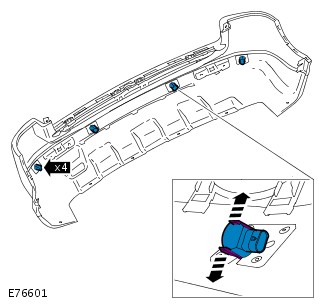

12.  Снимите четыре датчика системы помощи при парковке (при наличии).

13.

Установка

1.

2.

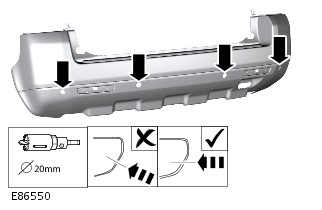

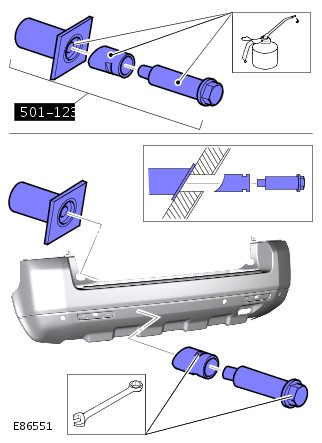

3.  3. ПРЕДОСТЕРЕЖЕНИЕ: Совместите режущую кромку специального инструмента с контуром облицовки бампера. Проследите за тем, чтобы она не вращалась при вырезании отверстия.

4.

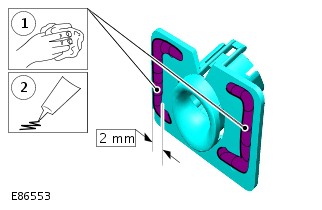

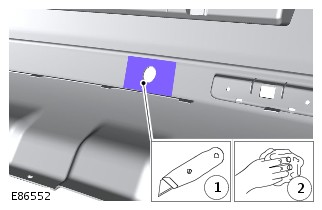

5.  5. ПРЕДОСТЕРЕЖЕНИЕ: Во избежание выталкивания излишков клея через отверстие, вырезанное в бампере, при установке панелей отделки наносите клей, как показано. За сведениями по клею обратитесь к разделу со спецификациями. Обратитесь к процедуре: Спецификации (501-19 Бамперы, Спецификации).

6.  6. ПРЕДОСТЕРЕЖЕНИЕ: Перед началом установки бампера дайте клею 2 часа на отверждение.

7.  Установите отражатели.

8.  Установите датчики системы помощи при парковке.

9.  Установите жгут электропроводки датчиков системы помощи при парковке.

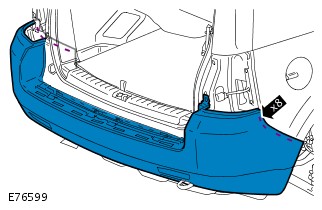

10.  Установите облицовку заднего бампера.

11.  Закрепите брызговик крыла.

12.  Установите панель отделки облицовки бампера.

13.  Установите задние фонари в сборе. Обратитесь к процедуре: Задний фонарь в сборе (417-01 Наружное освещение, Снятие и установка).

14.  Установите колеса. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
