МебельСТан – уют в вашем доме

Уважаемые покупатели! Для удобства транспортировки, мебель поставляется в разобранном виде и с расчетом на то, что сборку Вы будете производить сами. Стоимость сборки в стоимость изделия не включена. При покупке необходимо убедиться в наличии всех деталей согласно комплектовочной ведомости и отсутствию дефектов на них. После сборки претензии по количеству и качеству сборочных единиц не принимаются. Предприятие – изготовитель не несет ответственности за дефекты, возникшие в процессе сборки и эксплуатации вследствие не соблюдения настоящей инструкции или применения изделия не по назначению. Примечание. В процессе производства возможны незначительные изменения, не ухудшающие качество мебели. Рекомендации по сборке Перед началом сборки и дальнейшей эксплуатации внимательно ознакомьтесь с настоящим руководством и следуйте его рекомендациям. Изделие следует собирать вдвоем на ровной поверхности, соблюдая последовательность согласно представленной схеме. Технические данные Габаритные размеры (мм): Высота: 916 Длина: 400 Глубина: 418 Правила пользования и эксплуатации изделия Уважаемые господа. Срок эксплуатации мебели напрямую зависит от Вашего бережного отношения к ней. Избегайте прямого попадания воды на изделия во избежания разбухания поверхностей. В случае попадания воды, следует немедленно вытереть насухо мягкой тканью. Не ударяйте поверхности острыми, тяжелыми или твердыми предметами. Не допускается ставить на поверхность раскаленные предметы. Во избежание повреждения поверхностей, нельзя использовать щетки, жесткие ткани, зернистые порошки. Для ухода за мебелью используйте специальные средства, предназначенные для мебели. Не допускается попадание на поверхность веществ, таких как растворители, бензин, обезжиривающие средства и т. п. Периодически, в случае ослабления резьбовых соединений, необходимо их подтянуть. На изделия подвергнутые модификации не на предприятии – изготовителе, гарантия не распространяется. Помните! Несоблюдение каких-либо из вышеуказанных условий, повлекшее возникновение недостатков мебели, является основанием утраты права на гарантийное обслуживание. Гарантийные обязательства Изготовитель гарантирует соответствие изделия требованиям нормативных документов ГОСТ и соответствию мебели и материалов для ее изготовления Сертификату соответствия.

ПАСПОРТ МебельСТан – уют в вашем доме Прихожая Лина - Тумба 400 Размеры (ВхШхГ) 916х400х418

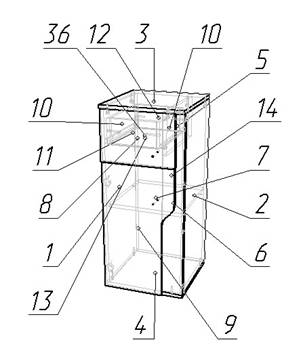

Порядок сборки изделия 1.  К деталям 1,5 закрепить направляющие (И) при помощи саморезов (Ж); 2.  К детали 3 закрепить детали 1,2,5 при помощи эксцентриковой стяжки (Д); 3.  К собранной конструкции прикрепить деталь 4 при помощи евровинтов (А); 4.  К детали 4 прикрутить опоры (Б) при помощи саморезов (Ж); 5.  Установить декор. планку к деталям 2 и 5 при помощи шкантов (Л) и клея ПВА, а также закрепить к детали 4 с помощью евровинта (А); 6.  На детали 1,2 установить полкодержатели (М) и положить на них полку 7; 7.  Собрать ящик при помощи евровинтов (А) и закрепить на них направляющие (И) при помощи саморезов (Ж); 8.  К ящику прикрутить ДВП 13 с помощью саморезов (Ж); 9.  Установить ящики в тумбе; 10.  К деталям 11 закрепить фасады 8 при помощи винтов (К) и шайб (Г); 11.  Проверить диагональ и установить заднюю стенку (ДВП) 14 с помощью саморезов (Ж); 12.  Закрепить фасад тумбы 9 при помощи петель (Н) и саморезов (Ж); 13.  Поставить тумбу на место и установить лицевую фурнитуру (ручки)

Спецификация деталей Фурнитура обозначение НАИМЕНОВАНИЕ КОЛ-ВО А Евровинт 7х50 9 Б Опора прямоугольная 4 В Ключ шестигранный 1 Г Шайба металлическая 6 Д Эксцентриковая стяжка 6 Е Ручка овал 2 Ж Саморез 3,5х16 62 З Саморез 4х30 2 И Направляющие L=350 1 К Винт М6 2 Л Шкант 8х30 6 М Полкодержатель 4 Н Петля накладная 2 № НАИМЕНОВАНИЕ РАЗМЕР КОЛ-ВО 1 Боковина левая 884х400х16 1 2 Боковина правая 884х384х16 1 3 Крыша 400х418х16 1 4 Дно 400х400х16 1 5 Боковина внутренняя 200х384х16 1 6 Планка декор. 884х106х16 1 7 Полка 363х382х16 1 8 Фасад ящика 245х357х16 1 9 Фасад тумбы 647х657х16 1 10 Боковина ящика 350х120х116 2 11 Фальш-панель ящика 221х120х16 1 12 Задняя стенка ящика 221х120х16 1 13 Дно ящика ДВП 250х347х3.2 2 14 Задняя стенка ДВП 914х398х3.2 1 А Б В Г Д Е Ж З И К Л М Н
