Цифровые системы коммутации

6 Цифровые системы коммутации

6.1 Функциональная архитектура ЦСК

6.1.1 Функциональная архитектура современной ЦСК

Функциональная архитектура ориентирована на конвергенцию сетей ТФОП, сотовой связи, Internet (см. раздел 10, п. 10.3). В таблице 6.1 приведены основные типы ЦСК, производимые в мире [3].

Таблица 6.1 – Основные типы ЦСК

Страна производитель	Тип ЦСК	Фирма производитель
США	5ESS, DMS	AT&T, Nortel
Канада	DMS	Nortel
Великобритания	Система Х	GPT
Франция	E10, MT-20	Alcatel
Германия	EWSD, S12	Siеmens, Alcatel
Италия	Linea UT	Italtel
Япония	NEAX 61S, FETEX150	NEC, Fujitsu
Россия	АТСЦ-90, Квант, Элком, Si-2000	ЛОНИИС, Квант-Интерком, Рустелеком, ИскраУралТел
Финляндия	DX-200	Nokia
Корея	TDX-10	Samsung, Goldstar, Daewoo, Hanwha
Китай	C&C 08	Huawei
Словения	Si-2000	IskraTEL

Сети связи, как правило, строятся на оборудовании нескольких фирм, что позволяет оператору связи осуществлять и технических, и стоимостной выбор оборудования. При этом возникает необходимость в сопряжении оборудования абонентского доступа и группового оборудования разных производителей. С целью унификации этого стыка были разработаны протоколы V.5. Наличие данных протоколов позволяет функционально представить ЦСК в виде двух независимых частей:

1)  оборудования абонентского доступа (AN);

2)  группового оборудования SN.

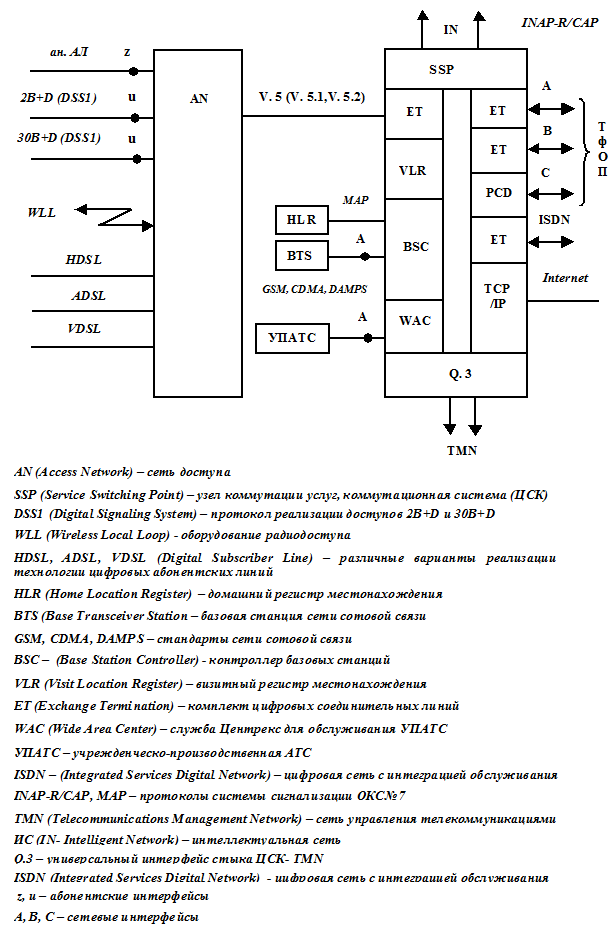

Функциональная архитектура ЦСК изображена на рисунке 6.1.

Рисунок 6.1 – Функциональная архитектура ЦСК

6.1.2 Интерфейсы ЦСК

Интерфейс – определенная стандартами граница между взаимодействующими объектами. Интерфейс определяет физические и электрические свойства сигналов обмена информацией между устройствами и дополняется протоколом обмена, описывающим логические процедуры по обработке сигналов обмена.

Сложные интерфейсы содержат несколько уровней, каждый из которых принимает сообщения нижнего уровня и поставляет результаты обработки более высокому уровню и наоборот. Описание интерфейсов и протоколов существуют в виде международных Рекомендаций ITU-T, ETSI и др. (см. раздел 1, п. 1.6).

Интерфейсы ЦСК (стыки) можно разделить на следующие группы:

1)  абонентские:

·  аналоговый;

·  цифровой;

·  стык ISDN;

2)  интерфейсы сети доступа:

·  интерфейс V 5.1;

·  интерфейс V 5.2;

3)  сетевые интерфейсы:

·  интерфейс А;

·  интерфейс В;

·  интерфейс С.

6.1.3 Абонентские интерфейсы

Типы абонентских интерфейсов представлены в таблице 5.2.

Таблица 6.2 – Типы абонентских интерфейсов

Тип интерфейса	Тип подключаемого ОУ	Примечания
Z - интерфейс	Аналоговые ОУ	Подключается через двухпроводную АЛ. Аналого-цифровое преобразование (АЦП) производится в станционном окончании, реализованном в виде абонентского комплекта (АК)
S – интерфейс “пользователь-сеть” (BRA – Basic Rate Access)	Аналоговые ОУ (через терминальный адаптер). Цифровые ОУ.	NT1 – сетевое окончание для подключения до 8 оконечных устройств. Структура сигнала 2В+D. Суммарная скорость 192 кбит/с. Передача сигнальной информации по протоколу DSS1.
T (PRA – Primary Rate Access)	Большие нагрузочные группы (ЛВС, УПАТС)	NT2 – сетевое окончание для подключения больших нагрузочных групп. Структура сигнала 30В+D. Скорость 2048 кбит/с. Передача сигнальной информации по протоколу DSS1.
U- интерфейс	Участок NT1 – LN (линейное окончание)	Скорость передачи 160 кбит/с

6.1.4 Интерфейсы сети доступа

Основное назначение сети доступа (AN) – экономия линейно-кабельных сооружений абонентской распределительной сети за счет временного уплотнения (мультиплексирования) на участке: сеть доступа - оконечная ЦСК. Интерфейс V5 является общим понятием для обозначения семейства интерфейсов между сетью доступа и узлом коммутации. В настоящее время в этом семействе определены два типа интерфейсов: V5.1 и V5.2.

Интерфейс V5.1 используется для подключения к опорной станции аналоговых абонентов и абонентов ISDN. Интерфейс V5.1 состоит из одного тракта Е1 (2048 кбит/с) и позволяет подключить к опорной станции до 30 аналоговых или до 15 цифровых АЛ, или смешанное подключение аналоговых и цифровых АЛ. Отличительной особенностью интерфейса V5.1 является статическое (без концентрации нагрузки) мультиплексирование в оборудовании сети доступа.

Интерфейс V5.2 используется для подключения к опорной станции аналоговых и абонентов ISDN (базовый и первичный доступ) и может включать в свой состав от 1 до 16 трактов Е1. Интерфейс V5.2 позволяет производить концентрацию абонентской нагрузки.

Организация взаимодействия через интерфейс V5 осуществляется посредством использования рядов протоколов, которые разделены на две группы:

1)  протоколы управления вызовом, используемые для обслуживания вызовов аналоговых и ISDN-абонентов, т. е. протоколы ТфОП (гланая задача – поддержание процедур сигнализации по аналоговой АЛ при переходе к сигнализации по выделенному сигнальному каналу) и DSS1, ЕDSS1 (сигнализация этих протоколов прозрачно передается через интерфейс V5);

2)  сервисные протоколы, главной задачей которых, является поддержание процедур, связанных с функциями управления на интерфейсе V5.

6.1.5 Сетевые интерфейсы

Согласно рекомендациям ITU-T аналоговые и цифровые СЛ включаются в ЦСК через интерфейсы А, В, С.

Интерфейс А используется для подключения цифровых трактов, уплотненных аппаратурой ИКМ-30 (поток Е1 2048 кбит/с).

Интерфейс В используется для подключения трактов, уплотненных аппаратурой ИКМ-120 (поток Е2 8448 кбит/с).

Интерфейс С используется для подключения двух - и четырехпроводных аналоговых СЛ.
