Предложение от отдела

(составил )

Задача: необходимо обеспечить надёжное высокоскоростное подключение (Gigabit) ЛВС Нуклотрона к сети ЛВЭ/ОИЯИ; организовать беспроводной доступ к сети ЛВЭ/ОИЯИ в корпусе №2.

В настоящий момент, ЛВС Нуклотрона подключена к сети лаборатории посредством коаксиального кабеля (тонкий Ethernet) на скорости 10 Mbit/s.

Совместно с Ю. Минаевым в сентябре 2006 была разработана схема требуемого подключения.

Входящий в структуру ЛВС Нуклотрона коммутатор HP ProCurve Network Switch 2524 подключается к устанавливаемому в зале пульта синхрофазотрона коммутатору HP ProCurve Network Switch 2650 по одномодовому оптическому кабелю (для этого необходимы модули HP ProCurve Gigabit-LX Transciever и HP ProCurve Gigabit-LX-LC Mini-GBIC). Далее, по уже проложенному между корпусами №2 и № 000 оптическому кабелю HP 2650 соединяется с главным коммутатором ЛВЭ Cisco 3512 (для этого необходимы модули HP ProCurve Gigabit-LX-LC Mini-GBIC и D-Link DGS-703 GBIC-Module LX sm).

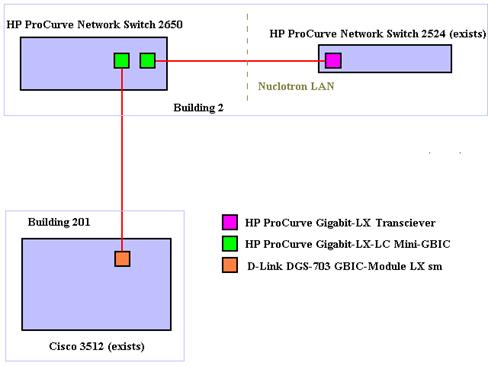

Общая схема подключения показана на рисунке:

Список необходимого оборудования приведён в приложении.

Однако, при организации в рамках проекта НИКА вычислительной структуры в корпусе №2, предложенные структура и список оборудования могут быть изменены.

Приложение.

Список оборудования необходимого для модернизации точки подключения ЛВС корпуса №2 и Нуклотрона к сети ОИЯИ

Коммутатор HP ProCurve Network Switch 2650 (part. N: J4899B) - 1 шт. Модуль HP ProCurve Gigabit-LX-LC Mini-GBIC (part. N: J4859B) - 2 шт. Модуль HP ProCurve Gigabit-LX Transciever (part. N: J4132A) - 1 шт. Модуль D-Link DGS-703 GBIC-Module LX sm - 2 шт Патч-корд оптический одномодовый, двойной, желтого
цвета, разъемы: c одной стороны – LC, с другой – SC - 1 шт. 60 м. Патч-корд оптический одномодовый, двойной, желтого
цвета, разъемы: c одной стороны – LC, с другой – SC - 1 шт. 22 м. Патч-корд оптический одномодовый, двойной, желтого
цвета, разъемы: c одной стороны – SC, с другой – SC - 1 шт. 5 м. Патч-корд витая пара, кроссовый, реверсивный, красного цвета,
колпачки: колпачки красный и желтый, промышленно заделанный - 1 шт, 1 м. Патч-панель под витую пару, 24 порта, 19’ - 1 шт. Монтажный шкаф ZPAS SZB-017-G6AA-11-0000 - 1 шт. Блок розеток ZPAS PZ-2.1.4 - 1 шт. Блок вентиляторный потолочный ZPAS PD4W/1 RAL 7035 380x380 - 1 шт. Уголок ZPAS SZB-00-00-30/6 - 2 шт. Короб DKS (60x60) 22 м., 4 внешних уголка, 4 внутренних уголка, 2 заглушки, 2 плоских угла
