Классы пожаров

Классы пожаров (условное обозначение объектов пожара для применения огнетушащих веществ и средств пожаротушения. В соответствии с ГОСТ 27331-87 «Пожарная техника. Классификация пожаров»)
	Пожары класса A - горение твёрдых веществ.
Подкласс A1	Подкласс A2
горение твердых веществ, сопровождаемое тлением (например, дерева, бумаги, соломы, угля, текстильных изделий)	горение твердых веществ, не сопровождаемое тлением (например, пластмассы).
	Пожары класса B - горение жидких или плавящихся твердых веществ
Подкласс B1	Подкласс B2
горение жидких веществ, нерастворимых в воде (например, бензина, эфира, нефтяного топлива), а также сжижаемых твердых веществ (например, парафина)	(например, горение жидких веществ, растворимых в воде спиртов, метанола, глицерина).
	Пожары класса С - горение газообразных веществ.
	Пожары класса D - горение металлов и их сплавов.
Подкласс D1	Подкласс D2	Подкласс D3
горение легких металлов, за исключением щелочных (например, алюминия, магния и их сплавов)	горение щелочных и других подобных металлов (например, натрия, калия)	горение металлосодержащих соединений, (например, металлоорганических соединений, гидридов металлов)
	Пожары класса E - горение электроустановок.
	Пожары класса F - горение радиоактивных материалов и отходов (Федеральный закон РФ от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности")

Категории помещений по взрывопожарной и пожарной опасности
Обозначение помещений	Категория опасности	Характеристика веществ и материалов, находящихся (обращающихся) в помещении
А	Повышенная взрывопожа-роопасность	Горючие газы, легковоспламеняющиеся жидкости с температурой вспышки не более 28 °С в таком количестве, что могут образовывать взрывоопасные парогазовоздушные смеси, при воспламенении которых развивается расчетное избыточное давление взрыва в помещении, превышающее 5 кПа, и (или) вещества и материалы, способные взрываться и гореть при взаимодействии с водой, кислородом воздуха или друг с другом, в таком количестве, что расчетное избыточное давление взрыва в помещении превышает 5 кПа
Б	Взрывопожа роопасность	Горючие пыли или волокна, легковоспламеняющиеся жидкости с температурой вспышки более 28°С, горючие жидкости в таком количестве, что могут образовывать взрывоопасные пылевоздушные или паровоздушные смеси, при воспламенении которых развивается расчетное избыточное давление взрыва в помещении, превышающее 5 кПа
В1 - В4	Пожаро опасность	Горючие и трудногорючие жидкости, твердые горючие и трудногорючие вещества и материалы (в том числе пыли и волокна), вещества и материалы, способные при взаимодействии с водой, кислородом воздуха или друг с другом только гореть при условии, что помещения, в которых они имеются в наличии или обращаются, не относятся к категориям А или Б. (Отнесение помещения к категории В1, В2, В3 или В4 осуществляется в зависимости от количества и способа размещения пожарной нагрузки в указанном помещении и его объемно-планировочных характеристик, а также от пожароопасных свойств веществ и материалов, составляющих пожарную нагрузку)
Г	Умеренная пожаро опасность	Негорючие вещества и материалы в горячем, раскаленном или расплавленном состоянии, процесс обработки которых сопровождается выделением лучистой теплоты, искр и пламени; горючие газы, жидкости и твердые вещества, которые сжигаются или утилизируются в качестве топлива
Д	Пониженная пожаро опасность	Негорючие вещества и материалы в холодном состоянии
Категории наружных установок по взрывопожарной и пожарной опасности
Обозначение наружных установок	Категория опасности	Характеристика веществ и материалов, присутствующих на установке
АН	Повышенная взрывопожа-роопасность	Хранятся, перерабатываются, транспортируются горючие газы, легковоспламеняющиеся жидкости с температурой вспышки не более 28 градусов Цельсия, вещества и (или) материалы, способные гореть при взаимодействии с водой, кислородом воздуха и (или) друг с другом (при условии, что величина пожарного риска при возможном сгорании указанных веществ с образованием волн давления превышает одну миллионную в год на расстоянии 30 метров от наружной установки).
БН	Взрывопожа роопасность	Хранятся, перерабатываются или транспортируются горючие пыли и (или) волокна, легковоспламеняющиеся жидкости с температурой вспышки более 28 градусов Цельсия, горючие жидкости (при условии, что величина пожарного риска при возможном сгорании пыле - и (или) паровоздушных смесей с образованием волн давления превышает одну миллионную в год на расстоянии 30 метров от наружной установки
ВН	Пожаро опасность	Хранятся, перерабатываются, транспортируются горючие и (или) трудногорючие жидкости, твердые горючие и (или) трудногорючие вещества и (или) материалы (в том числе пыли и (или) волокна), вещества и (или) материалы, способные при взаимодействии с водой, кислородом воздуха и (или) друг с другом гореть, и если не реализуются критерии, позволяющие отнести установку к категории АН или БН (при условии, что величина пожарного риска при возможном сгорании указанных веществ и (или) материалов превышает одну миллионную в год на расстоянии 30 метров от наружной установки
ГН	Умеренная пожаро опасность	Хранятся, перерабатываются, транспортируются негорючие вещества и (или) материалы в горячем, раскаленном и (или) расплавленном состоянии, процесс обработки которых сопровождается выделением лучистого тепла, искр и (или) пламени, а также горючие газы, жидкости и (или) твердые вещества, которые сжигаются или утилизируются в качестве топлива.
ДН	Пониженная пожаро опасность	Хранятся, перерабатываются, транспортируются в основном негорючие вещества и (или) материалы в холодном состоянии и если по перечисленным выше критериям она не относится к категории АН, БН, ВН или ГН.
Основание: Федеральный закон РФ от 01.01.01 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности"

Классификация пожароопасных зон по ПУЭ (для выбора электротехнического и другого оборудования по степени их защиты)
П-I	зоны, расположенные в помещениях, в которых обращаются горючие жидкости с температурой вспышки 61 и более градуса Цельсия;
П-II	зоны, расположенные в помещениях, в которых выделяются горючие пыли или волокна
П-IIа	зоны, расположенные в помещениях, в которых обращаются твердые горючие вещества в количестве, при котором удельная пожарная нагрузка составляет не менее 1 мегаджоуля на квадратный метр
П-III	зоны, расположенные вне зданий, сооружений, строений, в которых обращаются горючие жидкости с температурой вспышки 61 и более градуса Цельсия или любые твердые горючие вещества
Классификация взрывоопасных зон по ПУЭ
B-I	Зоны, расположенные в помещениях, в которых выделяются горючие газы или пары ЛВЖ в таком количестве и с такими свойствами, что они могут образовать взрывоопасные смеси при нормальных режимах работы.
B-Ia	Зоны, расположенные в помещениях, в которых при нормальных режимах работы взрывоопасные смеси горючих газов или паров ЛВЖ не образуются, а возможны только в результате аварий или неисправностей.
B-Iб	Зоны, расположенные в помещениях, в которых при нормальных режимах работы взрывоопасные смеси горючих газов или паров ЛВЖ не образуются, а возможны только в результате аварий или неисправностей, при этом взрывоопасные смеси отличаются высоким концентрационным пределом воспламенения и резким запахом.
B-Iг	Зоны у наружных установок, содержащих горючие газы или ЛВЖ, а также пространства у проемов за наружными ограждающими конструкциями помещений со взрывоопасными зонами классов B-I, B-Ia и B-II.
B-II	Зоны, расположенные в помещениях, в которых выделяются горючие пыли и волокна, способные образовать с воздухом взрывоопасные смеси при нормальных режимах работы.
B-IIa	Зоны, расположенные в помещениях, в которых выделение горючих пылей и волокон, способных образовать с воздухом взрывоопасные смеси, возможно только в результате аварий или неисправностей.
Основание: Федеральный закон РФ от 01.01.01 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности"
Класс (зоны) взрывоопасности
Зона 0	Закрытые помещения, в которых установлены открытые технические устройства, аппараты, емкости или имеются выходы для паров нефти и легковоспламеняющихся газов (рис. 1), а также каналы, шахты, где возможны выход и накопление паров нефти или горючего газа, огороженные подроторные пространства буровых установок (рис.9).
Открытые пространства радиусом 1,5 м вокруг открытых технических устройств, содержащих нефть, буровой раствор, обработанный нефтью, нефтяные газы или другие легковоспламеняющиеся вещества (рис. 3), вокруг устья скважины (рис. 2), а также вокруг окончания труб, отводящих попутные или другие легковоспламеняющиеся газы.
Пространство внутри открытых и закрытых технических устройств и емкостей, содержащих нефть, буровой раствор, обработанный нефтью, нефтяные газы или другие легковоспламеняющиеся вещества (рис. 1, 3).
Закрытые помещения для хранения шлангов для перекачки легковоспламеняющихся жидкостей.
Зона 1	Закрытые помещения, в которых установлены закрытые технологические устройства, оборудование, аппараты, узлы регулирующих, контролирующих, отключающих устройств, содержащие нефть, буровой раствор, обработанный нефтью, горючие газы, где образование взрывоопасных смесей возможно только в случае поломки или неисправности оборудования. Закрытые помещения насосных для сточных вод. Примечание: помещения, в которых размещаются буровые насосы с подпорными насосами, трубопроводами ЦС и манифольдом и нет другого оборудования или аппаратов, могущих явиться источником взрывоопасных смесей, и которые отгорожены от других взрывоопасных помещений классов 0 и 1 стеной, относятся к взрывобезопасным.
Открытые пространства: радиусом 1,5 м от зоны 0 по п. 2 и радиусом 3,5 м от зоны 0 (рис. 3); вокруг любых отверстий (двери, окна и прочее) из помещений зон 0 и 1, ограниченные расстояниями 3 м во все стороны (рис. 1); вокруг отверстий вытяжной вентиляции из помещений зон 0 и 1, ограниченные радиусом 3 м.
Зона 2	Пространство под ротором, ограниченное цилиндром радиусом 3 м от оси скважины, на всю высоту до низа при открытом подроторном пространстве (рис.3) вокруг фонтанной арматуры, ограниченные расстоянием 3 м во все стороны.
Пространство вокруг буровой вышки, при открытом и огражденном подроторными пространствами в соответствии с классом и границами (рис. 3). Примечание: помещение буровой лебедки, отделенное от подроторного пространства и буровой площадки стеной, является взрывобезопасным.
Открытые пространства вокруг закрытых и открытых технических устройств, оборудования в соответствии с классом и границами зон взрывоопасности на рис.4
Полузакрытые пространства, в которых расположена фонтанная арматура, в пределах ограждения.
Полузакрытые пространства, в которых установлены технические устройства, оборудование, аппараты, узлы отключающих устройств, содержащих нефть, буровой раствор, обработанный нефтью, нефтяные газы или легковоспламеняющиеся жидкости в пределах ограждения.
Пространство вокруг агрегата для ремонта скважин в соответствии с параметрами на рис. 5.
Основание: Приложение N 3к Федеральным нормам и правилам в области промышленной безопасности "Правила безопасности в нефтяной и газовой промышленности", утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 01.01.2001 N 101

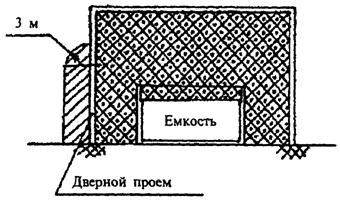

Рис. 1. Открытые емкости, аппараты, устройства

в помещении

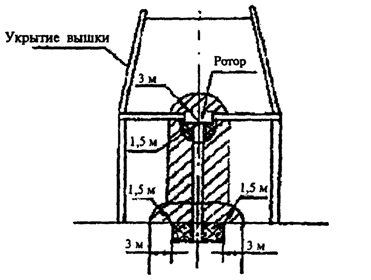

Рис. 2 Буровая установка с открытым подроторным пространством

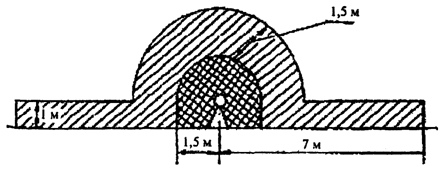

Рис. 3. Открытые пространства вокруг открытых емкостей,

аппаратов, устройств

Рис. 4. Насос для перекачки

легковоспламеняющихся жидкостей

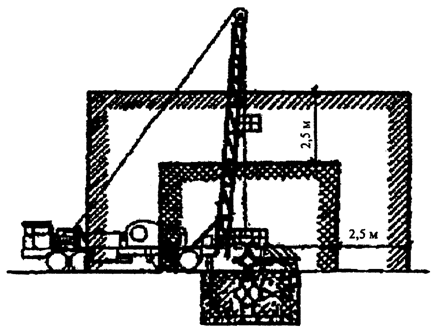

Рис. 5. Агрегат для ремонта скважин
