Приложение
к техническим требованиям к выполнению работ
Технические данные изделия "Одноплатная ЭВМ"
Система | |
Центральный процессорный блок | Паянный на плате 1,66-ГГц процессор Intel® Atom N455 |
Память | Паянное на плате DDR3 SDRAM (синхронное динамическое ОЗУ с удвоением тактовой частоты шины данных), 1 ГБ |
Чипсет | Intel ICH8M |
BIOS (базовая система ввода-вывода) | Автоматически конфигурируемая (PnP) AMI BIOS, записанная на флэш-память |
Сторожевой таймер | От 1 до 255 уровней сброса |
Устройство ввода-вывода | |
Чипсет ввода-вывода | Fintek F81866 |
Последовательный порт | четыре переключаемые RS-232/485-порта (RS-485-порт с автоматическим регулированием потока данных) |
USB-порт | два порта стандарта USB 2.0 |
Клавиатура/мышь | шести-контактный пакетный разъем для клавиатуры и мыши |
Шина расширения | Интерфейс стандарта PC/104 |
Запоминающее устройство | один последовательный ATA-порт со скоростью передачи данных дисковода 300 МБ/с |
одна розетка для подключения карты флэш-памяти стандарта Compact Flash Type II | |
Чипсет Ethernet | два GbE контроллера Intel 82583V с шиной PCIe |
Дисплей | |
Графический чипсет | Встроенный ускоритель графической информации Intel 3150 |
Графический интерфейс | Аналоговый сигнал формата RGB (красный-зеленый-синий), поддерживающий разрешение до 2048 x 1536 |
ЖК-дисплей: одноканальный 18-битовый низковольтный дифференциальный сигнал (LVDS) | |
Технические требования и условия окружающей среды | |
Требуемое напряжение | +5 В (для ЖК-дисплея может потребоваться питание напряжением +12 В) |
Расход электроэнергии | 2,4 А при напряжении питания +5 В (типовой) |
3,28 А при напряжении питания +12 В (для дисковода требуется силовой интерфейс стандарта SATA) | |
Рабочая температура | От 233 до 358 К (от минус 40 до 85°C) |
Влажность во время работы | От 10 до 95% при температуре 85°C (без конденсации) |
Размер (длина х ширина) | 95,89 x 90,17 мм |
Приложение
к техническим требованиям к выполнению работ

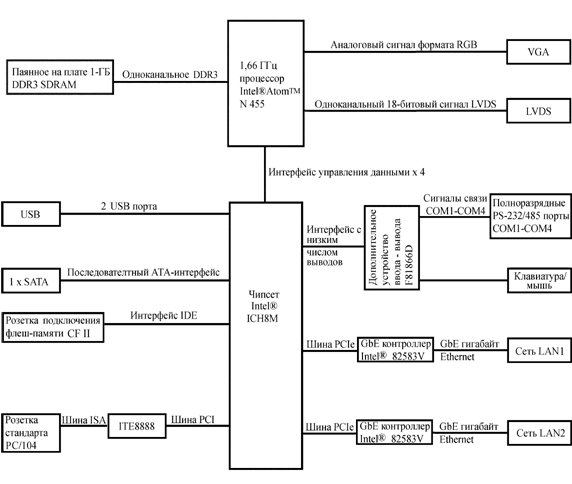

Блок-схема изделия "Одноплатная ЭВМ"
Кабель питания
Приложение
к техническим требованиям к выполнению работ
Схема соединения изделия "Одноплатная ЭВМ"
Приложение
к техническим требованиям к выполнению работ
Требования к изделию «Одноплатная ЭВМ» по прочности и устойчивости к воздействию механических, климатических факторов, специальных средств.
Требования по прочности и устойчивости к воздействию механических, климатических факторов, специальных средств, изделие должно соответствовать требованиям ГОСТ РВ 20.39.304-98 по группе исполнения 1.1, 1.2, 1.3 исполнения «УХЛ» с приведенными ниже ограничениями:
- рабочая температура (от минус 40 до плюс 600 С) и предельная температура (от минус 50 до плюс 850 С);
К изделию не предъявляются требования по устойчивости к следующим видам воздействия:
- акустических шумов;
- соляного (морского) тумана;
- компонентов ракетного топлива;
- снеговой нагрузки;
- пониженной влажности;
- атмосферных выпадающих (дождя) и конденсированных (инея и росы) осадков;
- плесневых грибов;
- статической и динамической пыли (песка);
- рабочих растворов и агрессивных сред.
Наработка на отказ изделия составляет не менее 20000 часов.
Масса изделия – не более 0,22 кг. при установленном радиаторе ЛДИГ.301415.002 и 0,1 кг. без установленного радиатора.
Приложение
к техническим требованиям к выполнению работ
Тип корпуса для установки изделия «Одноплатная ЭВМ»
"Одноплатная ЭВМ" устанавливается внутри блока основание которого, изготовленно из материала Д16.
Основание представляет собой корпусную деталь, в задней части блока на основании установлены элементы коммутации. В верхней части на основании находится лицевая панель изготовленная из материала Д16. На панели находятся элементы управления блоком (кнопки), дисплей и сенсорный дисплей.
Основание и лицевая панель соединены винтами. Конструкция не герметичная, все элементы на панели установлены на токопроводные прокладки, кнопки изнутри фиксируются при помощи стальных планок. Сенсорный дисплей устанавливается в корпус из материала Д16.
