Снятие и установка пылевого фильтра

Снятие и установка пылевого фильтра   Указание t  Интервал замены салонного фильтра → Таблица интервалов технического обслуживания t  Салонный фильтр имеется в разных исполнениях (с и без фильтрующего элемента с активированным углем). На автомобилях с климатической установкой исполнения „Комфорт“ в настоящее время установлен салонный фильтр с фильтрующим элементом с активированным углем, на автомобилях с климатической установкой исполнения „Базовое“ в настоящее время установлен салонный фильтр без фильтрующего элемента с активированным углем → Каталог запчастей. t  Очистить пространство вокруг пылевого фильтра в нише кондиционера, прежде чем установить новый фильтр. t  На автомобилях, оборудованных для обучения езде, необходимо снять (при наличии) дублирующие педали (в зависимости от исполнения, на дублирующих педалях имеются сервисные разъемыучебного оборудования) Снятие –  Отодвинуть сиденье переднего пассажира в крайнее заднее положение.

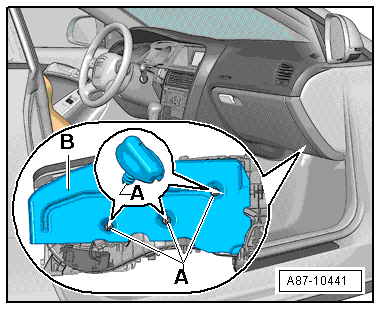

–  Снять винтовую клипсу - A - и извлечь шумоизоляционный мат - B - . –  Накрыть напольный коврик в области под салонным фильтром бумагой.

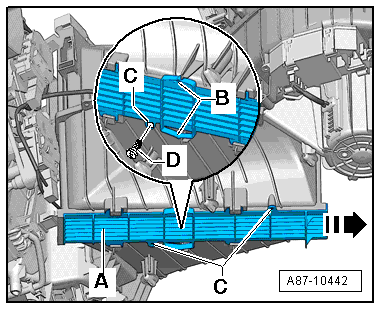

–  Ослабить защелки - B - , сдвинуть крышку - A - в направлении стрелки - стрелка- и снять ее.   Указание Крышку - A-, если защелки - B- уже не удерживают ее, можно закрепить винтами - D- в точках крепления - C-.

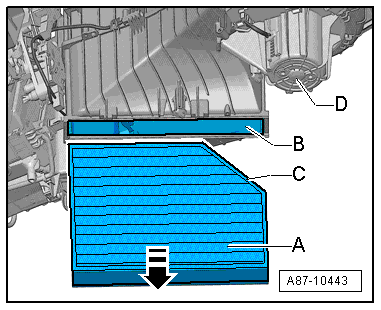

–  Извлечь салонный фильтр - A - из ниши - B- кондиционера. Установка Установка производится в обратной последовательности, при этом необходимо учесть следующее. –  Очистить кондиционер над нишей - B - (например, пылесосом) после снятия фильтра - A-. –  Установить салоный фильтр - A - правильной стороной (скосы - C - в сторону приточного вентилятора - D-)   Указание Для применяемого в этом автомобиле салонного фильтра - A- направление потока не указано (на автомобилях с левым и правым рулем установлен один и то же фильтр).
