209-101 | CX-209-250000-0 | Round column | Круглая колонна |
603-102 | CX-6603-190000-0 | Swing arm pin | Ось поворотной руки |
104 | B-050-140000-0 | Spring washer Ø14 | Пружинная шайба Ø14 |
105 | CX-200-140000-0 | Big washer | Большая шайба |
200-106 | C-200-350000-0 | Column adjust handle | Рукоятка регулировки колонны |
119 | B-010-100501-0 | Hex socket head bolt M10×50 | Болт с внутренним шестигранником М10х50 |
200-120 | C-200-490000-0 | Vertical arm cap | Колпак вертикальной руки |
202-121 | C-202-390000-L | Vertical arm spring | Пружина вертикальной руки |
128 | B-040-102020-1 | Flat washer Ø10X2 | Плоская шайба Ø10х2 |
130 | B-001-100001-0 | Self-locking nut M10 | Самоконтрящаяся гайка М10 |
202-133 | CX-202-160000-L | Vertical arm 200 | Вертикальная рука 200 |
200-134 | C-200-520000-0 | Vertical arm washer | Шайба вертикальной руки |
135-3# | CW-113-020003-0 | Complete mount/demount head | Монтажная головка в сборе |
136 | CX-200-170000-0 | Mount/demount head flat washer | Плоская шайба монтажной головки |
137 | B-014-100251-0 | Outer hex bolt M10×25 | Болт с шестигранной головкой М10х25 |
200-138 | CX-200-150200-0 | Mount/demount head pulley | Шкив монтажной головки |
200-139 | C-200-150100-3 | Mount/demount head 3# | Монтажная головка #3 |
200-140 | C-200-150400-0 | Hex round pin | Шестигранная шпилька |
141 | B-007-120161-0 | Hex socket head bolt M12X16 | Болт с внутренним шестигранником М12х16 |
200-158 | C-200-230200-0 | Locking Handle cover | Накладка зажимного рычага |
200-160 | CX-200-230000-0 | Locking Handle | Зажимной рычаг |
200-161 | CX-200-200000-0 | Locking plate | Зажимная пластина |
200-162 | C-200-240000-0 | Locking block cover | Крышка зажимного блока |
163 | B-050-080000-0 | Spring washer Ø8 | Пружинная шайба Ø8 |
200-164 | C-200-210000-0 | Eccentric shaft nut | Гайка вала эксцентрика |
165 | B-014-080251-0 | Outer hex bolt M8×25 | Болт с шестигранной головкой М8х25 |
166 | B-004-120071-1 | Nut M12X1.75X7 | Гайка М12х1.75х7 |
167 | B-007-120301-0 | Hex socket head bolt M12X30 | Болт с внутренним шестигранником М12х30 |
200-168 | C-200-480000-0 | Locking plate cap | Колпак зажимной пластины |
200-169 | CX-200-220000-0 | Hex locking board 200 | Шестигранная зажимная пластина 200 |
203-170 | CX-203-180000-0 | Swing arm 470 | Поворотная рука 470 |

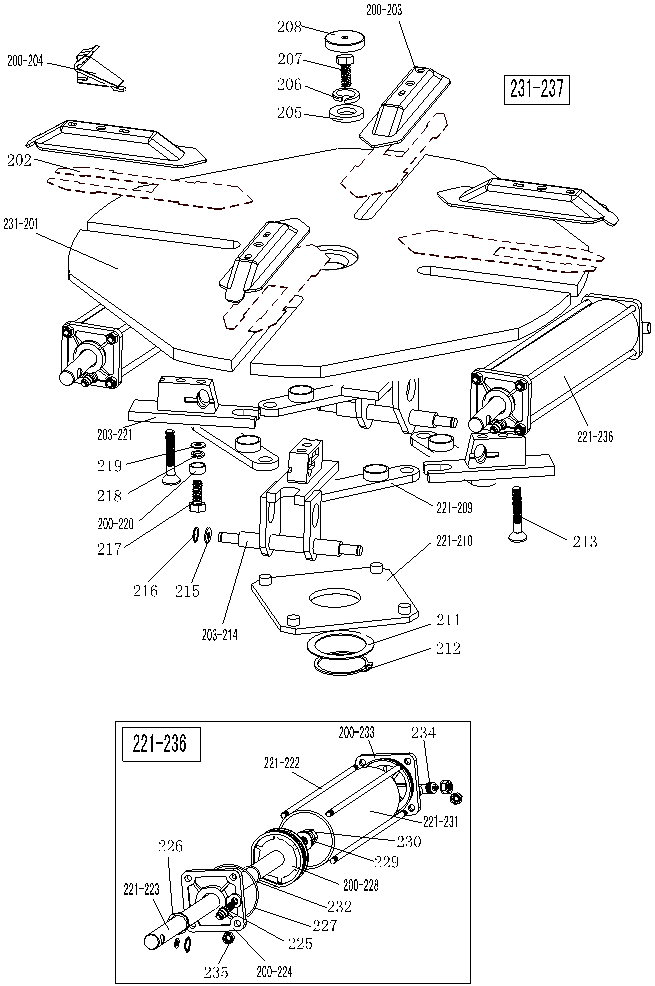

231-201 | CX-231-130000-0 | Turntable assembly 650 | Поворотный стол 650 |
202 | CX-221-120300-0 | Jaw sliding plate(optional) | Пластина ползуна кулачка (опция) |
200-203 | CX-200-120000-0 | Jaw cap assembly | Сборка колпака кулачка |
204 | C-200-570000-0 | Jaw 200 | Кулачок |
205 | CX-200-140000-0 | Big washer | Большая шайба |
206 | B-050-160000-0 | Spring washer Ø16 | Пружинная шайба Ø16 |
207 | B-014-160401-0 | Outer hex bolt M16×40 | Болт с шестигранной головкой М16х40 |
208 | C-200-440000-0 | Turntable cap | Колпак поворотного стола |
221-209 | CX-221-310000-0 | Connection rod assembly 615 | Соединительное звено в сборе 615 |
221-210 | CX-221-280000-0 | Square turntable 615 | Квадратный стол 615 |
211 | CX-200-290000-0 | Square turntable washer | Шайба квадратного стола |
212 | B-055-650001-0 | Snap ring Ø65(shaft) | Стопорное кольцо Ø65 |
213 | B-012-120631-0 | Hex socket head bolt | Болт с внутренним шестигранником |
203-214 | CX-203-110000-0 | Jaw slide guide with pin double holes | Ось направляющей |
215 | B-040-122520-1 | Flat washer Ø12X25X2 | Плоская шайба Ø12х25х2 |
216 | B-055-120001-0 | Snap ring Ø12(shaft) | Стопорное кольцо Ø12 |
217 | B-014-120801-0 | Outer hex bolt M12×40 | Болт с шестигранной головкой М12х40 |
218 | B-046-122050-1 | Teeth locking washer Ø12x20.5x1 | Зубчатая шайба Ø12х20.5х1 |
219 | B-040-123030-1 | Flat washer Ø12X30X3 | Плоская шайба Ø12х30х3 |
200-220 | CX-200-300000-0 | Connection rod nut | Гайка соединительного звена |
203-221 | CX-203-110100-0 | Jaw slide guide without pin double holes | Направляющая ползуна кулачка |
221-222 | C-221-100400-0 | Threaded connection rod 393 | Соединительный стержень с резьбой 393 |
221-223 | C-221-100200-0 | Clamping cylinder piston rod 400 | Шток зажимного цилиндра |
200-224 | C-200-100100-0 | Clamping cylinder cover without handle | Крышка зажимного цилиндра |
225 | S-011-010808-0 | Straight union 1/8"-Ø8 | Прямое соединение 1/8"-Ø8 |
226 | S-005-020075-0 | V - seal 20*28*7.5 | Уплотнительное кольцо V-образного профиля 20х28х7.5 |
227 | S-000-063265-0 | O-seal 63*2.65 | Уплотнительное кольцо О-образного профиля 63х2.65 |
200-228 | C-200-540000-0 | Clamping cylinder piston φ70 | Поршень зажимного цилиндра Ø70 |
229 | B-040-122520-1 | Flat washer Ø12X25X2 | Плоская шайба Ø12х25х2 |
230 | B-004-120071-1 | Nut M12X7X1.75 | Гайка М12х7х1.75 |
221-231 | C-221-100500-0 | Clamping cylinder barrel 360 | Стакан зажимного цилиндра 360 |
232 | S-000-019262-0 | O-seal 19.6X2.62 | Уплотнительное кольцо О-образного профиля 19.6х2.62 |
200-233 | C-200-100300-0 | Clamping cylinder cover with handle | Крышка зажимного цилиндра |
234 | S-018-010808-0 | Union 1/8-Ø8 | Соединение 1/8-Ø8 |
235 | B-001-080001-0 | Self-locking nut M8 | Самоконтрящаяся гайка М8 |
221-236 | CW-105-021100-0 | Complete clamping cylinder | Зажимной цилиндр в сборе |
231-237 | CW-104-023100-0 | Complete square turntable 650 | Поворотный стол в сборе 650 |

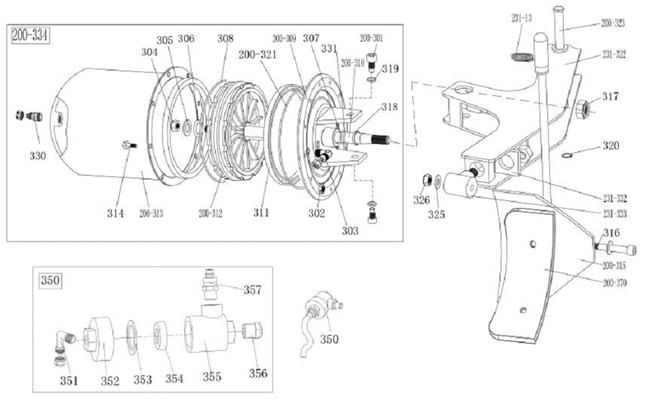

231-13 | C-231-360000-0 | Bead breaker arm spring | Пружина отжимной лапы |
200-301 | B-010-140301-0 | Hex socket head boltM14×30 | Болт с внутренним шестигранником М14х30 |
302 | B-001-060001-0 | Self-locking nut M6 | Самоконтрящаяся гайка М6 |
303 | S-018-010408-0 | Union (90°) 1/4-Ø8 | Угловое соединение (90°) 1/4-Ø8 |
304 | B-004-160001-1 | Nut M16*1.5 | Гайка М16х1.5 |
305 | B-040-162820-1 | Flat washer Ø16*28*2 | Плоская шайба Ø16х28х2 |
306 | S-000-016265-0 | O-seal Ø 16*2.65 | Уплотнительное кольцо О-образного профиля Ø16х2.65 |
307 | S-000-020265-0 | O-seal Ø 20*2.65 | Уплотнительное кольцо О-образного профиля Ø20х2.65 |
200-308 | S-000-180500-0 | O-seal 180x5 | Уплотнительное кольцо О-образного профиля Ø180х5 |
200-309 | CX-200-050500-0 | Bead breaker cylinder cover assembly | Крышка отжимного цилиндра в сборе |
200-310 | C-200-050100-0 | Bead breaker cylinder piston rod | Шток отжимного цилиндра |
311 | S-005-168115-0 | V-seal 185X168X11.5 | Уплотнительное кольцо V-образного профиля Ø185х168х11.5 |
200-312 | C-200-050200-0 | Bead breaker cylinder piston | Поршень отжимного цилиндра |
200-313 | CX-200-050300-0 | Bead breaker cylinder barrel | Стакан отжимного цилиндра |
314 | B-010-060161-0 | Hex socket head bolt M6×16 | Болт с внутренним шестигранником М6х16 |
200-315 | CX-200-070000-0 | Bead breaker shovel assembly | Отжимная лопатка |
316 | B-010-120901-0 | Hex socket head bolt M12×90 | Болт с внутренним шестигранником М12х90 |
317 | B-004-160001-1 | Self-locking nut M16*1.5 | Самоконтрящаяся гайка М16х1.5 |
318 | U-006-000001-2 | Guide belt | Направляющий пояс |
319 | B-050-140000-0 | Spring washer Ø14 | Пружинная шайба Ø14 |
320 | B-055-160001-0 | Snap ring Ø16 | Стопорное кольцо Ø16 |
200-321 | S-000-175500-0 | O-seal Ø173.4x5.3 | Уплотнительное кольцо O-образного профиля Ø173.4х5.3 |
231-322 | CX-231-030000-0 | Enlarge bead breaker arm 231 | Отжимная лапа 231 |
200-323 | CX-200-040000-0 | Bead breaker pin | Ось отжимной лапы |
325 | B-040-122520-1 | Flat washer Ø12*24*2 | Плоская шайба Ø12х24х2 |
326 | B-001-120001-0 | Self-locking M12 | Самоконтрящаяся гайка М12 |
330 | S-011-010808-0 | Straight union1/8-Ø8 | Прямое соединение 1/8-Ø8 |
331 | B-001-160001-0 | Self-locking nut M16*1.75 | Самоконтрящаяся гайка М16х1.75 |
231-332 | CX-231-030900-0 | Enlarge bead breaker arm rotating washer | Шайба отжимной лапы |
231-333 | CX-231-030800-0 | Enlarge bead breaker arm rotating shaft | Вал отжимной лапы |
200-334 | CW-108-020000-0 | Complete bead breaker cylinder | Отжимной цилиндр в сборе |
350 | CW-112-209800-0 | Bead breaker cylinder exhaust valve | Выпускной клапан отжимного цилиндра |
351 | S-012-010808-0 | Union (90°)1/8-Ø8 | Угловое соединение (90°) 1/8-Ø8 |
352 | C-098-600200-0 | Bead breaker cylinder exhaust valve cover | Крышка выпускного клапана отжимного цилиндра |
353 | C-098-600400-0 | Seal washer | Уплотнительная шайба |
354 | C-098-600300-0 | Bidirectional seal | Уплотнение двунаправленного действия |
355 | C-098-600100-0 | Bead breaker cylinder exhaust valve barrel | Стакан выпускного клапана отжимного цилиндра |
356 | S-023-010401-6 | Muffler | Глушитель |
357 | S-010-010408-0 | Stright union 1/4- Ø8 | Прямое соединение |
200-370 | C-200-070600-0 | Bead breaker shovel protection cover(optional) | Защитная накладка на отжимную лопатку (опция) |
|
