Сводка TPI | Учётный №: 2006842/3 |
A6: шумы (стуки/скрипы) в области стойки D | Дата разрешения публикации: 26.03.2008 |
Описание неисправности клиентом/Заключение станции
Стуки в области стойки D при проезде неровностей дорожного покрытия.
Техническое обоснование

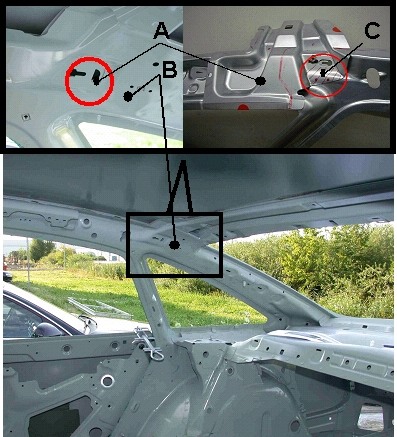

Внутренний усилитель -A- в раме крыши -C- соприкасается в области -B- с внутренней панелью стойки D, при проезде неровностей усилитель и стойка D смещаются друг относительно друга, что может приводить к возникновению стуков.
Решение в условиях производства
Дополнительная склейка внутреннего усилителя -A- в раме крыши в области -C- с внутренней панелью стойки D- B-.
С 07.04, номер шасси: 4F 5N 028 348
Решение в условиях сервиса

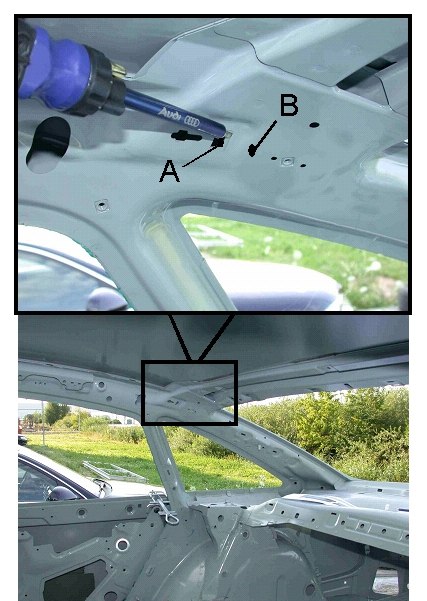

При выполнении пробной поездки рекламируемый клиентом шум может звучать иначе или на какое-то время прекратиться вовсе. Снять обивку стойки D, см. руководство по ремонту, внутренние арматурные работы, Audi A6 (4F), через четырёхугольное отверстие в панели стойки D отвёрткой раздвинуть внутренний усилитель -A- и внутреннюю панель стойки D-B-.
Если подтвердится, что это место является источником рекламируемых шумов, соединить клёпкой усилитель и внутреннюю панель стойки D, как описано ниже.
• | Снять обивку крыши, см. руководство по ремонту, внутренние арматурные работы Audi A6 (4F), и отложить её на переднюю панель и передние сиденья. |

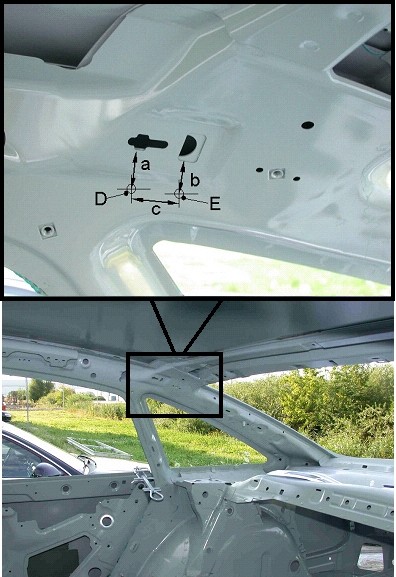

• | Высверлить во внутренней панели стойки D и находящемся за ней усилителе крыши два отверстия -D - и -E- диаметром 5 мм, как показано на рисунке. Внимание! Глубина сверления 12 мм. Установить глубину сверления на дрели и не превышать её, в противном случае будет повреждена наружная панель кузова! |
• | Отверстие -D- высверливается на расстоянии -a - 27 мм от нижнего края четырёхугольной части фигурного отверстия («замочной скважины») прямо вертикально под ним. |
• | Отверстие -E- высверливается на расстоянии -b - 25 мм от нижнего края четырёхугольного отверстия. Расстояние между высверленными отверстиями должно составлять -c - 30 мм . |

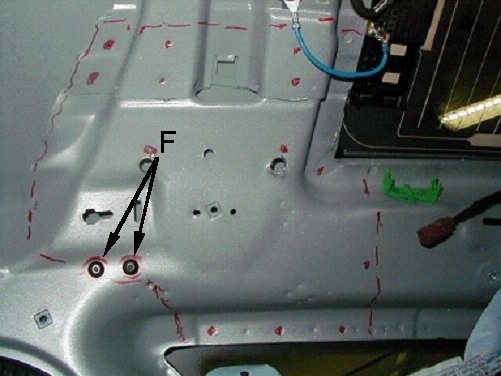

• | Установить в высверленные отверстия две потайные (вытяжные) заклёпки -F-, диаметр 4,8 мм, номер детали: N 905 344 03, соединив ими усилитель и внутреннюю панель стойки D. |
• | Восстановить защиту от коррозии. |
• | Совершить пробную поездку. |
• | Установить на место снятые детали. |
Указания по расчётам
Используемые рабочие позиции:
53 28 01 99 – проверка, является ли источником шумов стойка D: 90 ZE
Если стойка D является источником шумов, добавляются в качестве связанных ремонтные работы:
53 28 42 99 – ремонт стойки D: 110 ZE
Коренной идентификатор / Вид повреждения / ПроизводиL20 ... / 5129 0R20 ...
Аргументация для клиента
