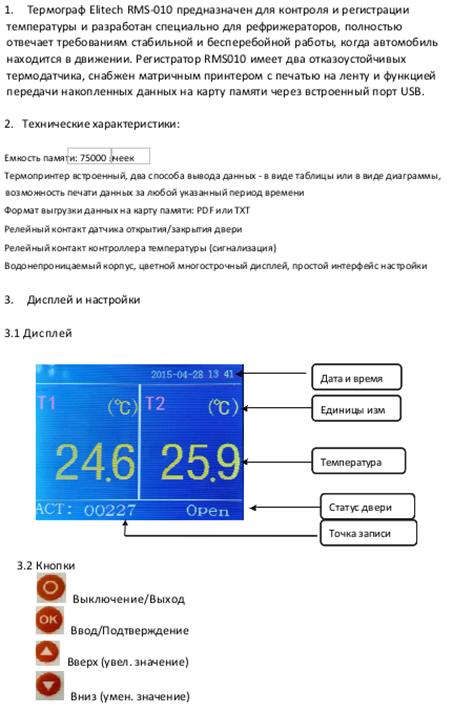

ТЕРМОГРАФ РЕГИСТРАТОР ТЕМПЕРАТУРЫ

модель RMS010

Инструкция

по эксплуатации

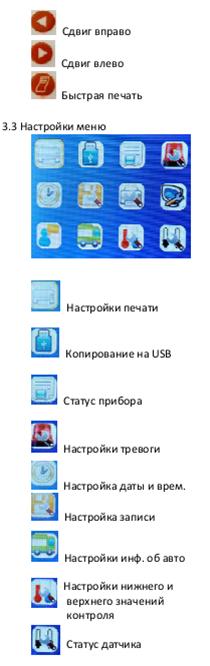

3.3.1. Настройка печати

Нажмите для входа в меню настроек, выберите и нажмите для входа в интерфейс ниже:

Используйте кнопки и для выбора ячейки и кнопки и для настройки начального и конечного значения года, месяца, даты, часов и минут. После чего переведите курсор на кнопку PRINT и нажмите для начала печати за выбранный период.

3.3.2. Копирование данных на карту памяти USB

Нажмите для для входа в меню настроек, выберите и нажмите для входа в интерфейс ниже:

Установите карту памяти в разъем USB.

Используйте кнопки и для выбора формата файла вывода данных PDF или TXT, нажмите для начала сохранения данных на карту памяти USB.

3.3.3. Настройка даты и времени

Нажмите для для входа в меню настроек, выберите и нажмите для входа в интерфейс ниже:

Используйте кнопки и для выбора ячейки и кнопки и для настройки значения года, месяца, даты, часов и минут, по окончании нажмите для сохранения настроек.

3.3.4. Настройка записи

Нажмите для для входа в меню настроек, выберите и нажмите для входа в интерфейс ниже:

Используйте кнопки и для выбора ячейки и кнопки и для настройки значения интервала записи (регистрации) температуры часа/минуты

После чего переведите курсор на кнопку OK и нажмите для сохранения настроек.

Для включения записи подведите курсор к строке Record states (Start. Stop) bспользуйте кнопки и для выбора значения точки Start (начало) или Stop (окончание).

Для очистки всех записанных данных подведите курсор к строке Clear Records кнопки YES и нажмите для перехода в интерфейс ниже

Используйте кнопки и для выбора разряда цифры и кнопки и для ввода значения пароля для очистки данных. Пароль: 1234 нажмите для удаления.

3.3.5. Настройка информации об автомобиле

НЕ нашли? Не то? Что вы ищете?

Нажмите для для входа в меню настроек, выберите и нажмите для входа в интерфейс ниже:

Используйте кнопки и для выбора разряда цифры и кнопки и для ввода значения для идентификации автомобиля и компании (не является обязательным). По окончании нажмите для сохранения настроек.

3.3.6. Настройка нижнего и верхнего значения контроля температуры

Нажмите для для входа в меню настроек, выберите и нажмите для входа в интерфейс ниже:

Используйте кнопки и для выбора разряда цифры и кнопки и для установки верхнего (High) и нижнего (Low) значения контроля температуры для каждого датчика – Sensor 1 и Sensor 2.

По окончании нажмите для сохранения настроек.

3.3.7. Выключение/Включение

Для отключения термографа нажмите и удерживайте кнопку затем отобразится интерфейс ниже:

Используйте кнопки и для подтверждения (YES) или отмены (CANCEL) выключения, затем нажмите .

СХЕМА ПОДКЛЮЧЕНИЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ RMS-010

·  Диапазон измерения: от -30 °C до + 70 °С

·  Тип датчика NTC (10K – 25 °C)

·  Погрешность измерения: ±0.5 °С

·  Температурный режим эксплуатации: от +5°С до +50 °С

·  Влажность окружающей среды 10 ~ 85 %RH (без конденсата)

·  Печать при температуре от 0 °C до + 50 °С

·  Питание 12~24 VDC

СЕРИЙНЫЙ НОМЕР ПРИБОРА: ______________________________

СЕРИЙНЫЙ НОМЕР ДАТЧИКА 1: ____________________________ (заполняется после калибровки)

СЕРИЙНЫЙ НОМЕР ДАТЧИКА 2: ____________________________ (заполняется после калибровки)

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантия 1 год.

Производитель: Elitech, Китай

Тел. +7 (495) 150-16-00, +7 (800) 500-50-20, e-mail: *****@***ru, www. ecounit. ru

Штамп магазина Дата продажи:

ГОРЯЧАЯ ЛИНИЯ

Если у Вас возникли вопросы по работе с прибором, просьба обращаться по телефону горячей линии +7 (800) 500-50-20, либо через Интернет-сайт WWW. ECOUNIT. RU
