2 НАЦИОНАЛЬНЫЕ ТЕЛЕКОММУНИКАЦИОННЫЕ ТЕЛЕФОННЫЕ СЕТИ. ОБЪЕДИНЕННАЯ ТЕЛЕКОММУНИКАЦИОННАЯ СЕТЬ РУз.

Одним из примеров построения национальной телекоммуникационной телефонной сети может служить ОАКТС (Общегосударственная автоматически коммутируемая телефонная сеть страны – сеть бывшего СССР).

Вся территория СССР была разделена на 12 транзитных территории. На каждой такой транзитной территории устанавливался узел автоматической коммутации первого класса УАК-1, предназначенный для установления только транзитных соединений. Все УАК-1 связаны между собой по принципу «каждый с каждым».

На территории каждой такой транзитной территории устанавливаются узлы автоматической коммутации второго класса УАК-П если технико-экономическое обоснование подтвердит целесообразность замыкания нагрузки группы АМТС через УАК-П.

Число УАК в соединительном тракте между любыми двумя АМТС, расположенными на территории страны, не должно превышать четырех. Это вызвано требованием, что число коммутируемых участков в тракте должно быть не более 11. Этим же объясняется то, что на территории бывшего СССР не предусматривалось наличие коммутационного центра СТ-3. Самый длинный путь по числу коммутируемых участков между АМТС называется путем последнего выбора (ППВ):

АМТС  -  УАК-П  -  УАК-1  -  УАК-1  -  УАК-П  -  АМТС

Схема организации связи в ОАКТС может быть представлена следующим образом

УАК 1 mhtml:file://C:\Documents%20and%20Settings\AAlimhanova\Рабочий%20стол\Основы%20построения%20телекоммникационных%20сетей%20и%20систем.mht!osn_post_telekom.files/image015.gif mhtml:file://C:\Documents%20and%20Settings\AAlimhanova\Рабочий%20стол\Основы%20построения%20телекоммникационных%20сетей%20и%20систем.mht!osn_post_telekom.files/image016.gifУАК1

mhtml:file://C:\Documents%20and%20Settings\AAlimhanova\Рабочий%20стол\Основы%20построения%20телекоммникационных%20сетей%20и%20систем.mht!osn_post_telekom.files/image017.gifmhtml:file://C:\Documents%20and%20Settings\AAlimhanova\Рабочий%20стол\Основы%20построения%20телекоммникационных%20сетей%20и%20систем.mht!osn_post_telekom.files/image019.gifmhtml:file://C:\Documents%20and%20Settings\AAlimhanova\Рабочий%20стол\Основы%20построения%20телекоммникационных%20сетей%20и%20систем.mht!osn_post_telekom.files/image018.gifmhtml:file://C:\Documents%20and%20Settings\AAlimhanova\Рабочий%20стол\Основы%20построения%20телекоммникационных%20сетей%20и%20систем.mht!osn_post_telekom.files/image020.gif

АМТС

mhtml:file://C:\Documents%20and%20Settings\AAlimhanova\Рабочий%20стол\Основы%20построения%20телекоммникационных%20сетей%20и%20систем.mht!osn_post_telekom.files/image021.gif

АМТС

АМТС

mhtml:file://C:\Documents%20and%20Settings\AAlimhanova\Рабочий%20стол\Основы%20построения%20телекоммникационных%20сетей%20и%20систем.mht!osn_post_telekom.files/image021.gif

АМТС

Если между двумя АМТС существует достаточно большое  тяготение, то между этими АМТС организуются непосредственные пучки каналов. Эти пучки обеспечивают обслуживание 80-90% всей поступающей  на них нагрузки. Это кратчайший путь обслуживания нагрузки. Такие пучки линий называются пучками прямого пути. Оставшаяся, необслуженная нагрузка называется избыточной (10-20%) и направляется по обходным путям.

НЕ нашли? Не то? Что вы ищете?

Всего для каждого соединения должно быть организовано помимо прямого пути несколько обходных путей  и путь последнего выбора (ППВ).

Соединительные пути выбираются в порядке увеличения длины путей:

- прямой путь (самый короткий)  АМТС-1 - АМТС-2;

- первый обходной путь АМТС-1, УАК-II другой территории АМТС-2;

- второй обходной путь АМТС-1, УАК-II своей  территории, АМТС-2 и т. д. другие  обходные  пути и, наконец,

-  путь последнего выбора АМТС-1, УАК-1 и УАК-II своей территории, УАК-1 и  УАК-II другой территории, АМТС-2.

mhtml:file://C:\Documents%20and%20Settings\AAlimhanova\Рабочий%20стол\Основы%20построения%20телекоммникационных%20сетей%20и%20систем.mht!osn_post_telekom.files/image022.gif


Схема организации связи между двумя АМТС

  В состав сети ОАКТС входило 172 зоны, объединенные в 12 транзитных территории. В каждой транзитной территории размещался УАК-1. Все УАК-1 были связаны между собой по способу «каждый с каждым». В соответствии с дальней перспективой предполагалось, что число зон на сети ОАКТС должно было возрасти до 400. Поэтому выбор АМТС зоны осуществлялся набором трех знаков АВС. Например: Москва – 095, Ленинград – 812, Ташкент – 371, Алма-Аты – 327 и т. д.

Для организации соединительного тракта между двумя любыми оконечными терминалами ОАКТС необходимо выполнить следующий набор знаков номера:

 8   –   АВС  -    ав       -    х - хххх

 mhtml:file://C:\Documents%20and%20Settings\AAlimhanova\Рабочий%20стол\Основы%20построения%20телекоммникационных%20сетей%20и%20систем.mht!osn_post_telekom.files/image023.gif

При этом наборе может быть скоммутирован нижеприведенный тракт:

mhtml:file://C:\Documents%20and%20Settings\AAlimhanova\Рабочий%20стол\Основы%20построения%20телекоммникационных%20сетей%20и%20систем.mht!osn_post_telekom.files/image024.gif

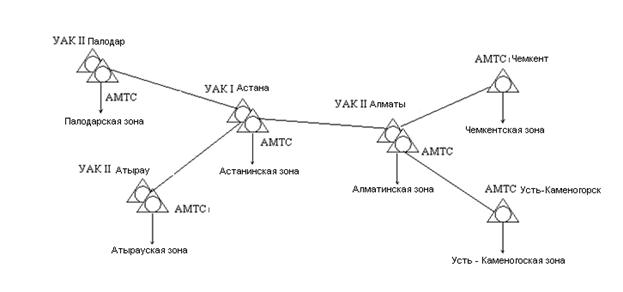

 Из сети ОАКТС выделилась в самостоятельную национальную сеть Объединенная телекоммуникационная сеть Республики Казахстан (ОТС РУз). ОТС РУз представляет собой сеть 13 телекоммуникационных зон (12 областей). На сети ОТС РУз функционируют один УАК-1 (Астана.) и три УАК-П (в Алматы, Атырау, Павлодар). В связи с выделением телекоммуникационной сети РУз в самостоятельную национальную сеть изменился порядок набора номера при выборе абонента ОТС РУз и абонента ОАКТС. Основная структура ОТС РУз в плане наличия крупных узлов коммутации представлена на рисунке ниже:



Для организации связи между абонентами ВСС и ОТСРУз необходимо выполнить следующий набор:

-  исходящая связь от абонентов ОТСРУз к абоненту ВСС –  8  -  АВС  -  ав  -  х - хххх

-  входящая связь к абоненту ОТС РУз (старый набор) -  8  -  АВС  -  ав  -  х  -  хххх

-  входящая связь к абоненту ОТС РУз (перспективный новый набор) –
