ОПОРА ПРЕДНАЗНАЧЕНА ДЛЯ УСТАНОВКИ АНТЕНН НА ГОРИЗОНТАЛЬНОЙ ПОВЕРХНОСТИ (на плоской крыше, земле)
- ДЛЯ АНТЕНН ДИАМЕТРОМ 1,8 МЕТРА; ПОСАДОЧНЫЙ ДИАМЕТР МАЧТЫ ОПОРЫ 114 мм; ОПОРА ПОЗВОЛЯЕТ ВРАЩАТЬ АНТЕННУ ПО АЗИМУТУ НА 360О; ПОКРЫТИЕ ЭМАЛЬ ПФ 115 – обычное исполнение; ПОРОШКОВОЕ ПОКРЫТИЕ – исполнение «люкс»; МАССА ОПОРЫ 90 кг.
КОМПЛЕКТ ПОСТАВКИ
Поз. | Наименование | Обозначение | Кол-во | Примечание |
1 | Труба | СБАР 8.626.015-114 | 1 шт. | |
2 | Уголок | СБАР 8.665.068-01 | 4 шт. | |
3 | Уголок | СБАР 8.665.069-01 | 4 шт. | |
4 | Уголок | СБАР 8.665.070-02 | 2 шт. | |
5 | Уголок | СБАР 8.665.070-03 | 2 шт. | |
6 | Уголок | СБАР 8.665.071-02 | 2 шт. | L=1242 мм |
7 | Уголок | СБАР 8.665.071-03 | 2 шт. | L=1247 мм |
8 | Болт | М10х35 | 8 шт. | |
9 | Гайка | М10 | 16 шт. | |
10 | Шайба | 10 | 16 шт. | |
11 | Шайба пружинная | 10Г | 16 шт. | |
12 | Шпилька | М10х165 | 4 шт. | |
Паспорт | СБАР 6.126.017-114ПС | 1 экз. |
Примечание: При установке опоры на крыше для предохранения мягкой кровли и увеличения трения между поверхностью крыши и опорой по специальному заказу поставляется комплект резины (см. схему укладки резины).
СХЕМА МОНТАЖА ОПОРЫ

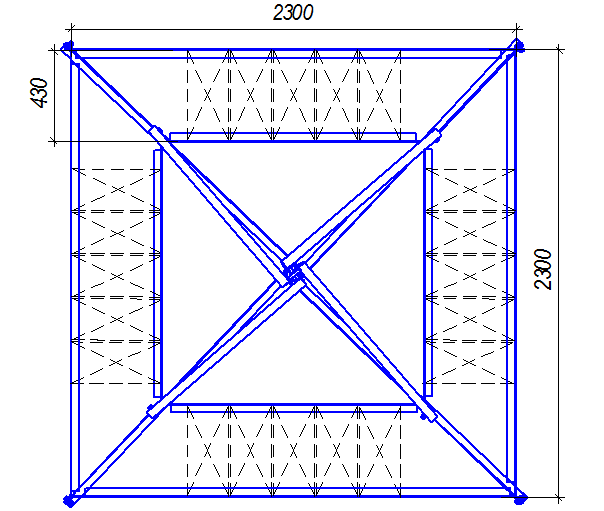

РАЗМЕЩЕНИЕ БАЛЛАСТА (ПРИГРУЗА) НА ОПОРЕ
В качестве балласта рекомендуется использовать бетонные блоки типа ЦКС ШБ размерами 200х200х400 массой 15,9 кг. Вес балласта в зависимости от высоты установки антенны рассчитывается согласно СНиП 2.01.07-85.
СХЕМА УКЛАДКИ РЕЗИНЫ
Свидетельство о приемке
Опора 1,8 КР (NPMM)
соответствует чертежам СБАР 6.126.017-114
и признана годной к эксплуатации.
|
|
| ||
| |||
|
|
|
|
|
|
|
|
|
