Стрелковое оружие

Оглавление

Введение. 3

Устройство и назначение основных частей и механизмов огнестрельного оружия 4

Оружие с использованием отдачи затвора. 7

Оружие с использованием энергии пороховых газов, отводимых через отверстие в стенке ствола. 11

Устройства для запирания и отпирания затвора. 13

Затворные механизмы.. 18

Заключение. 21

Список литературы.. 23

Введение

В современном стрелковом оружии общий принцип дейст­вия механизмов можно описать следующим образом: освобождение фиксатора и отделение затвора от ствола; дальнейшее движение затвора назад при одновремен­ном изъятии гильзы из патронника и выброс ее из оружия (при этом затор отводится до конечного положении и наводит ударный механизм); движение затвора вперед под действием возвратной пружины с одновременным захватом следующего патрона и подачей его в патронник: запирание ствола затвором и захват патрона выбрасы­вателем гильз; освобождение ударного механизма с помощью спус­кового устройства (при этом боек ударяет по капсюлю и воспламеняет горючее вещество); выстрел.

Далее весь цикл повторяется.

Представленный здесь в упрощенном виде принцип дейст­вия характерен для всех видов стрелкового оружия. Но все же имеются существенные различия в способах запирания, рабо­те отдельных механизмов и принципах действия автоматики. По степени автоматизации стрелковое оружие подразделяют на автоматическое и неавтоматическое оружие. Используя неавтоматическое оружие, стрелок должен выполнять опи­санные выше операции вручную. В автоматическом оружии для этого используется энергия пороховых газов, высвобождаемая при выстреле.

Все автоматическое оружие по способу использование энергии пороховых газов подразделяют на две группы: оружие, в котором автоматическое действие достигает­ся путем использования энергии отдачи, возникающей при выстреле; оружие, в котором автоматика приводится в действие давлением пороховых газов[1].

1.  Устройство и назначение основных частей и механизмов огнестрельного оружия

Основными конструктивными элементами огнестрельного оружия являются: ствол, запирающее устройство и воспламеняющее устройство.

Ствол предназначен для придания пули направленного движения. Внутренняя полость ствола называется каналом ствола. Торец ствола, ближайший к патроннику, называется казенным срезом, противоположный торец дульным срезом. По устройству канала стволы подразделяются на гладкостенные и нарезные.

Канал ствола нарезного оружия имеет, как правило, три основных части: патронник, пульный вход, нарезную часть.

Патронник предназначен для размещения и фиксации патрона. Его форма и размеры определяются формой и размерами гильзы патрона. В большинстве случаев форма патронника представляет собой три-четыре сопряженных конуса: в патронниках под винтовочный и промежуточный патрон — четыре конуса, под патрон с цилиндрической гильзой — один. У некоторых моделей автоматического оружия (СВТ-40) в патроннике для уменьшения трения между его стенками и гильзой сделаны продольные желобки — канавки Ревелли. Для замедления выхода стреляной гильзы из ствола под действием пороховых газов в патроннике могут быть сформированы наклонные нарезы (модернизированный пистолет Макарова — ПММ).

Патронники магазинного оружия начинаются патронным вводом—желобком, по которому скользит пуля патрона при подаче его из магазина.

В некоторых типах оружия, например, револьверах или современной немецкой штурмовой винтовке G11 под безгильзовый патрон, патронник находится вне канала ствола. У револьвера патронниками являются каморы барабана, у G11 патронник находится в специальном поворачивающемся цилиндре[2].

Пульный вход — участок канала ствола между патронником и нарезной частью. Пульный вход служит для правильной ориентации пули в канале ствола и имеет форму усеченного конуса с нарезами, поля которых плавно поднимаются от нуля до полной высоты. Длина пульного входа должна обеспечивать вхождение ведущей части пули в нарезы канала ствола прежде, чем дно пули покинет дульце гильзы.

Нарезная часть ствола служит для придания пуле не только поступательного, но и вращательного движения, что стабилизирует ее ориентацию в полете. Нарезы представляют собой полосовидные углубления, вьющиеся вдоль стенок канала ствола. Нижняя поверхность нареза называется дном, боковые стенки — гранями. Грань нареза, обращенная в сторону патронника и воспринимающая основное давление пули, называется боевой или ведущей, противоположная — холостой. Выступающие участки между нарезами — поля нарезов. Расстояние, на котором нарезы делают полный оборот, называется шагом нарезов (большинство отечественного ручного огнестрельного оружия калибра 7,62 мм имеет шаг нарезов 240 мм). Для оружия определенного калибра шаг нарезов однозначно связан с углом наклона нарезов — углом между гранью и образующей канала ствола.

В современном оружии число нарезов, как правило, четное (обычно 4 или 6). У оружия устаревших образцов встречается и нечетное количество нарезов (швейцарская винтовка Шмидта-Рубина обр. 1889 года - 3 нареза, английская винтовка Ли-Энфильда обр. 1903 года — 5 нарезов, первые выпуски бельгийского пистолета Мелиора модель 1920 года — 5 нарезов).

Направление нарезов бывает правым (по часовой стрелке) и левым (против часовой стрелки). У большинства моделей оружия нарезы правонаклонные, хотя направление нарезов и не играет существенной роли. Французский 9 мм пистолет МАС-50 и американский пистолет Кольта М1911 .45 калибра имеют левую нарезку.

Размеры и форма дна, граней, полей нарезов определяют их профиль. Различают прямоугольные, трапециевидные и сегментные нарезы. Плоскости граней одного нареза при прямоугольной нарезке параллельны, при трапециевидной — находятся под некоторым углом друг к другу. Основное распространение получила прямоугольная нарезка.

Надежность ведения пули по нарезам обеспечивается определенной глубиной и шириной нарезов. Практика изготовления оружия показала, что оптимальной является ширина нарезов, превышающая примерно в два раза ширину поля. Такое соотношение ширины нареза и ширины поля характерно для подавляющего большинства образцов оружия отечественного и иностранного производства. Глубина нарезов, обеспечивающая ведение пули без прорыва пороховых газов, составляет обычно от 1/70 до 1/50 калибра оружия (около 0,15 мм).

В последнее время большой интерес вызывают стволы с особым видом нарезки, так называемые полигональные стволы, канал которых представляет собой закрученную вдоль продольной оси многоугольную призму, а его поперечное сечение, соответственно, правильный многоугольник. Считается, что такие стволы обеспечивают меньшее рассеивание и обладают большей «живучестью». В настоящее время полигональный ствол имеет израильский пистолет «Desert Eagle» (Пустынный Орел) и штурмовая винтовка фирмы Хеклер и Кох G11, под безгильзовый патрон.

Одной из главных характеристик оружия является его калибр[3].

2.  Оружие с использованием отдачи затвора

В таком оружии ствол жестко соединен с корпусом. При этом различают оружие со свободным затвором и ору­жие с полусвободным (заторможенным) затвором.

В оружии со свободном затвором последний при стрель­бе не связан со стволом, а только прижимается к нему с по­мощью возвратной пружины. Для того чтобы эта система с очень простой автоматикой функционировала безотказно, необходим достаточно массивный затвор и патрон с короткой гильзой, а давление пороховых газов при использовании та­кого патрона должно быть относительно небольшим, чтобы появилась возможность применения более коротких затворных систем.

Как только при выстреле в стволе поднимается давление газа, начинается откат затвора вместе с гильзой. За то вре­мя, которое пуля проходит по стволу, затвор сдвигается все­го на 1-2 мм со скоростью от 4 до 6 м/с. Этого начально­го импульса достаточно, чтобы отвести затвор в крайнее заднее положение даже после того, как пуля покинула ствол. При этом сжимается возвратная пружина, которая снова возвращает затвор в переднее положение. В это время из магазина в патронник поступает следующий патрон, кото­рый воспламеняется при взаимодействии со спусковой си­стемой.

Оружие с полусвободным (заторможенным) затвором дей­ствует по такому же принципу, но затвор в нем имеет меньшую массу и связан с корпусом подвижным элементом, который уменьшает его скорость. Полусвободные затворы иногда при­меняются в случаях, когда темп стрельбы данного оружия по техническим требованиям не должен быть высоким[4].

В оружии с обеими типами затворов не рекомендуется ис­пользование винтовочных патронов, так как в этом случае из-за повышенного давления пороговых газов скорость затвора становится слишком большой.

К конструкциям с подвижным стволом относится оружие с длинным ходом и оружие с коротким ходом ствола.

В оружии с длинным ходом ствол и затвор перед выстрелом связаны друг с другом и находятся в переднем положении под действием возвратной пружины. После выстрела ствол и за­твор, сначала под давлением пороховых газов, а затем под воздействием силы инерции, скользят назад и при этом сжи­мают возвратную пружину. После удара о заднюю стенку не­значительного скольжения вперед затвор, удерживаемый спусковым механизмом, закрепляется в заднем положении. Ствол же под действием возвратной пружины возвращается в перед­нее положение, при этом гильза с помощью выбрасывателя из­влекается из патронника и выбрасывается из оружия. Затвор двигается вперед, подает в патронник следующий патрон и за­пирает ствол. Орудие готово к следующему выстрелу.

Для систем с длинным ходом ствола характерна низкая скорость стрельбы. Причинами этого являются относительно большая масса подвижных частей и поочередное движение вперед ствола и затвора. Движение тяжелых частей, а также удары при их фиксации в переднем и заднем положении вызывают значительные колебания оружия, что отрицательно ска­зывается на плотности стрельбы, поэтому такие конструкции используются достаточно редко[5].

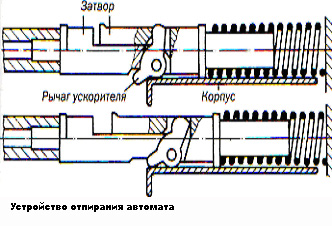

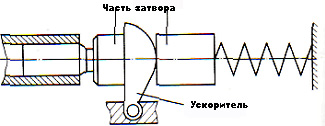

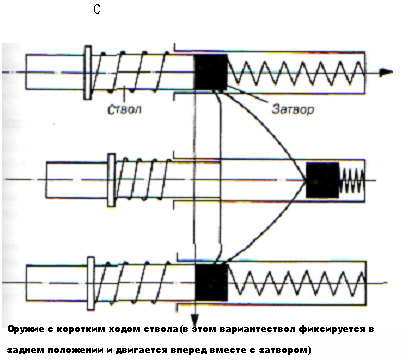

В оружии с коротким ходом ствола затвор отпирается уже после непродолжительного движения ствола. Для того чтобы в достаточной мере ускорить движение затвора после отпи­рания ствола, в механизм встраивают так называемые ускорители.

Автоматика в таком оружии работает чрезвычайно надеж­но и обеспечивает высокую скорость стрельбы при незначи­тельной отдаче. По этой причине такая конструкция широко ис­пользуется в станковых и крупнокалиберных пулеметах[6].

3.  Оружие с использованием энергии пороховых газов, отводимых через отверстие в стенке ствола

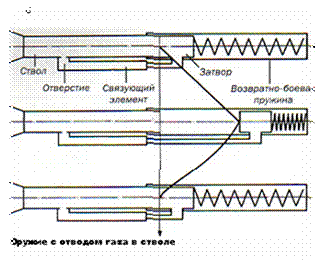

Стрелковое оружие этой системы имеет просверленное в стенке ствола отверстие (газовое отверстие). Когда пуля в стволе проходит газовое отверстие, через него часть поро­ховых газов попадает в газовую камору и давит на торцевую поверхность газового поршня, который отходит назад и воздей­ствует на направляющий механизм затвора.

После непродолжительного свободного движения направ­ляющего механизма на З-6 мм, он отпирает затвор и отводит его в заднее положение. При этом выбрасывается стреляная гильза и сжимается возвратная пружина. Из крайнего задне­го положения затвор под действием возвратной пружины на­чинает движение вперед, захватывает следующий патрон, подает его в патронник и запирает ствол. Механизмы подобно­го типа могут иметь следующие конструктивные различия:

- система с фиксированным соединением между газо­вым поршнем и направляющим механизмом затвора (дли иным поршневым ходом);

- система со свободным соединением (коротким поршне­вым ходом):

- система без газового поршня.

Наиболее широко распространены системы с длинным поршневым ходом. По этому принципу действует часть автоматов и автоматических винтовок, а также почти все современные пу­леметы.

Если необходимо зарядить оружие обоймой, тогда ис­пользуют свободную связь между направляющим механиз­мом затвора и газовым поршнем. В устройствах с коротким поршневым ходом газовый поршень с помощью толкателя пе­реносит кинетическую энергию на направляющий механизм, а затем под влиянием пружины толкателя возвращается в исходное положение. При этом газовый поршень движется толь­ко в пределах небольшого отрезка.

В устройстве без газового поршня пороховые газы через тонкое газовое отверстие воздействуют непосредственно на основание затвора, который при этом движется назад и приводит в действие механизм автоматики. Оружие этого типа характеризуется простотой конструкции и возможностью регу­лировать давление газа, воздействующего на подвижные ча­сти. По этому принципу сконструировано очень много видов стрелкового оружия[7].

4.  Устройства для запирания и отпирания затвора

Под запиранием ствола понимают процесс соединения и затвора перед выстрелом. В целом к механизму за­пирания относятся ствол, затвор и корпус. Во время выстрела эти детали подвергаются большим динамическим нагрузкам и воздействию высоких температур.

В стрелковом оружии используют следующие способы запирания, зависящие от соответствующей конструкции:

- перекосом затвора,

- вращающимся затвором,

- вращающейся головкой затвора или муфтой,

- боевыми выступами,

- с помощью клина (шпонки),

- роликовом затвором.

Наименьшая группа запирающих частей задействована при использовании вращающегося затвора, вращающейся головки или муфты затвора. Конструктивно запирание вра­щением затвора или головки затвора является наиболее приемлемым. Поэтому этот метод запирания используется во мно­гих видах оружия.

Также при использовании предохранительных клапанов промежутки времени между запираниями достаточно вели­ки. Но поскольку затвор с предохранительными клапанами имеет относительно простую конструкцию, современное оружие нередко оснащено этим типом затвора.



С помощью этих устройств затвор и ствол соединяются перед выстрелом и снова разъединяются после него. Запира­ние и отпирание затвора осуществляется в очень короткие промежутки времени, при высокой скорости движения час­тей затвора и под давлением пороховых газов, поэтому трение между отдельными подвижными частями достаточно ве­лико. Для уменьшения их износа применяют особые техниче­ские меры.

Устройства для запирания и отпирания затвора являются специальной группой механизмов автоматического оружия. В книге мы подробно рассматриваем лишь наиболее распро­страненные конструкции, в которых для запирания и отпира­ния ствольного отверстия используется скользящее движе­ние затвора в направлении основной оси[8].

В зависимости от вида отпирании (запирания)эти устрой­ства подразделяются на:

- устройства с самооткрывающимся затвором;

- устройства с частично вынужденным отпиранием;

- устройства с вынужденным отпиранием.

К устройствам с самооткрывающимся затвором относятся конструкции, в которых пороховые газы воздействуют на ос­нование гильзы и затвор и автоматика которых работает по принципу заторможенного затвора. В таких системах осуществ­ляется торможение отпирания и запирания в период макси­мального давления пороховых газов.

Таким образом, кинетическая энергия затвора уменьша­ется при его движении в заднее положение Выход гильзы из патронника замедляется в период максимального давления пороховых газов. Тем самым предотвращается разрыв гильзы. Самоотпирающиеся затворы способствуют созданию простых конструкций оружия и позволяют использовать мощные патро­ны, для которых непригоден свободный затвор.

В случае частично вынужденного запирания давление по­роховых газов также переносится на затвор, но отпирание за­твора во время максимального давления паролевых газов ограничено движением автоматических частей. Тем самым за­медляется движение затвора по отношению к стволу, а также уменьшается скорость извлечения гильзы. По причине слож­ности конструкции такие системы отпирания практически не ис­пользуются.

В современном автоматическом стрелковом оружии ча­ще всего используются системы вынужденного отпирания. От­пирание затвора осуществляется здесь за счет использования кинетической энергии подвижных частей автоматики. Разли­чают системы с ранним и поздним отпиранием затвора. Раннее отпирание завершается на том этапе, когда дав­ление газа в стволе еще относительно высоко. Оно воздейст­вует на затвор через гильзу и используется для функциониро­вания автоматики. При раннем отпирании значительная часть кинетической энергии переносится непосредственно на за­твор. При этом уменьшается сила, воздействующая на звенья механизмов. В этом отношении раннее отпирание является более приемлемым конструктивным вариантом. Кроме то­го, достигается высокая скорострельность, обусловленная более высокой скоростью движения отдельных частей автоматики. С другой стороны, высокая скорость экстракции гильз в этих системах делает невозможным использование более мощных патронов и предполагает целый ряд специальных технических мер, позволяющих уменьшить силу, с которой выбрасываются гильзы. Кроме того, при раннем отпирании следует учитывать возможность разрыва гильз. Такие недо­статки существенно сокращают диапазон применения конструкции этого типа. Но, несмотря на это, она используется в особенности в скорострельном оружии, где с более сложной конструкцией соглашаются в интересах высокого темпа стрельбы.

Позднее отпирание происходит при относительно низком давлении газа в стволе, которое практически не имеет значе­нии для функционирования автоматики, а кинетическая энергия переносится на затвор либо через газовый поршень, либо через ускоряющее устройство (система с коротким откатом ствола). В целом при этом возникают большие усилия в звень­ях механизма, что оказывает отрицательное воздействие, как на долговечность частей, так и на плотность стрельбы.

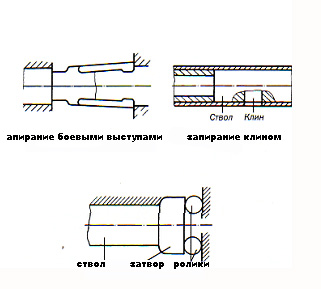

К устройствам с вынужденным отпиранием относятся: устройства с запиранием клином; устройства с запиранием перекосом затвора; устройства с запиранием боевыми упорами или рычагом; устройства с вращающимся стержнем рукоятки; устройства с вращающимся затвором или стволом;

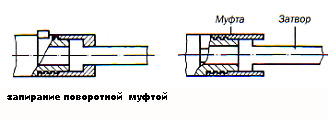

устройства с вращающейся головкой затвора или муфтой[9].

При запирании клином, с помощью наклонных положе­ний затвора или ствола, рычага или вращающегося стержня рукоятки необходим (в зависимости от конструкции) боль­шой промежуток времени между запираниями. Следствием этого может быть пластическая деформация частей или раз­рыв гильзы при выстреле. Поэтому такие устройства запирания, несмотря на простои их конструкции, используются все реже. При запирании наклонным положением ствола неиз­бежно воздействие большой силы трения, которая приводит к повышенном износу и торможению движения скользящих частей. Для смягчения ударов, возникающих в деталях ме­ханизма, и уменьшении их износа в некоторых типах оружия используют специальные амортизаторы (пружины или пластмассовые прокладки).

Наверное, самым приемлемым в настоящее время устрой­ством вынужденного запирания является вращающийся за­твор, используемый в стрелковом оружии Калашникова. Уст­ройства такого типа, очень простые по конструкции и облада­ющие высокой надежностью, делают возможным запирание через непродолжительные промежутки времени и, прежде всего, подходят для использования в газо-зарядном оружии. Авто­матическое стрелковое оружие с коротким откатом ствола преимущественно оснащают затворами с вращающейся го­ловкой или муфтой.

5.  Затворные механизмы

Среди множества, типов затворных механизмов, в зави­симости от вида движения затвора, можно выделить сле­дующие: механизмы со скользящим (цилиндрическим) за­твором;

механизмы с вращающимся затвором; механизмы со скользящим стволом.

МЕХАНИЗМЫ СО СКОЛЬЗЯЩИМ ЗАТВОРОМ

Чаще всего стрелковое оружие оснащено именно такими механизмами. Отпирание и запирание ствольного начала про­исходит при возвратно - поступательном движении затвора вдоль оси ствола. Движение затвора зачастую используется для приведения в движение всех основных механизмов и ус­тройств оружия. По этой причине затвор часто называют дви­жущей частью оружейной автоматики.

Механизмы для запирания и отпирания ствольного канала скользящим (цилиндрическим) затвором

Чтобы обеспечить равномерную работу всех механизмов «устройств оружия, движение затвора при запирании и отпи­рании ствольного канала должно быть как можно равномернее, без значительных ускорений. При заряжании скользя­щий затвор проходит относительно длинный обратный путь в краткий промежуток времени. Но если масса затвора и его ускорение сравнительно велики, то на части затвора воздей­ствуют слишком большие динамические на грузки (удары). По­этому затвор должен быть как можно легче, а расстояние, про­ходимое им при отпирании и запирании ствольного канала, как можно короче. Чем короче расстояние, тем равномернее работает автоматика оружия[10].

При движении затвора на его поверхности неизбежно в большей или меньшей степени действует сила трения, поэто­му соприкасающиеся поверхности должны быть выполнены та­ким образом, чтобы сила трения оставалась небольшой и не увеличивалась из-за пыли и смазки, а затвор при движении получал кинетическую энергию, значительно превышающую си­лу трения.

Еще одним очень существенным компонентом является фактор времени. Для запирания или отпирания затвором ствольного канала нужна большая часть времени, предназначенного для автоматического цикла выстрела. Поэтому движе­ние затвора должно быть точно согласовано с требуемым тем­пом стрельбы[11].

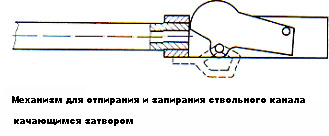

МЕХАНИЗМЫ С КАЧАЮЩИМСЯ ЗАТВОРОМ

В этом устройстве ствольный канал запирается и отпирается с помощью затвора, качающегося вокруг оси, перпенди­кулярной ствольному каналу. Затвор этого типа имеет очень ко­роткий ход и незначительное ускорение при более равномерном движении, но его кинетической энергии недостаточно, чтобы обеспечить работу других механизмов и устройств автоматики. Для этого нужны дополнительные движущие элемен­ты, например подвижный ствол, что, приводит к усложнению конструкции. По этой причине автоматическое оружие немалого калибра редко оснащают затвором такого типа.

МЕХАНИЗМЫ СО СКОЛЬЗЯЩИМ СТВОЛОМ

Если в оружии в качестве основного движущего элемента используется ствол, тогда можно вообще отказаться от за­твора, что существенно уменьшает размеры оружия. Тем не менее, при движении ствола, из-за его большой массы, при стрельбе возникают сильные толчки, которые отрицатель­но влияют на плотность стрельбы. Эти недостатки значитель­но ограничили использование механизмов такого типа.

В со­временном стрелковом оружии широко применяются комби­нированные механизмы, где скользящий ствол используется совместно с подвижным затвором.

В целом конструкции затворных механизмов выбираются в зависимости от принципа действия данного оружия. В газозарядных устройствах энергии пороховых газов воздействует через газовый поршень непосредственно на направляющий механизм затвора, таким образом, на него переносится часть полученной кинетической энергии. В устройствах с использо­ванием энергии отдачи пороховые газы через гильзу патрона воздействуют непосредственно на затвор. В автоматическом оружии со скользящим стволом работа механизмов, осуще­ствляется с помощью его кинетической энергии, полученной при отдаче[12].

Заключение

Чтобы оружие работало безотказно, за ним необходимо следить, держать его в чистоте и порядке. Не реже одного раза в месяц стволы следует протирать слегка промасленной тряпочкой, даже в том случае, если ружье находится в шкафу. Старая смазка со временем высыхает, а в воздухе постоянно содержится влага, почему и необходимо периодически осматривать ружье и протирать снаружи все металлические части. Ложу протирают сухой тряпкой, следя за тем, чтобы на дереве не оставалось ружейное масло: от этого древесина становится хрупкой. Уход за деревянными деталями необходим для сохранения хорошего внешнего вида и сведения к минимуму поглощения влаги из окружающей среды.

При уходе за деревянными деталями, не имеющими лакового покрытия (например, из древесины грецкого ореха), достаточно их обработать натуральной олифой (тампоном из марли и ваты), а затем сутки просушить при температуре около 20—25°С.

Если же ложа или цевье имеет лаковое покрытие (обычно это бывает бук или береза) в сочетании с морилкой под орех, то вначале необходимо полностью удалить лак. Нитроцеллюлозный лак удаляют тампоном из марли и ваты, смоченным ацетоном, а лак М4-52 счищают шлифовальной шкуркой (зернистость 5—6). Затем дерево подкрашивают спиртовой морилкой до нужного оттенка и сушат. После этого дерево два-три раза покрывают лаком ПФ-283 с помощью кисти. После каждого покрытия необходима просушка не менее 49 час и легкая зачистка неровностей шлифовальной шкуркой зернистостью 4—5. Места врезок металлических деталей в дерево обрабатываются натуральной олифой.

После стрельбы чистку стволов лучше всего произвести горячей водой (50— 60°С), в которой растворить туалетное мыло или кальцинированную соду (200 г на 5 л воды). Стволы опускают в небьющуюся посуду с такой водой (на дно следует положить тряпку, свернутую в несколько слоев, чтобы не попортить дульные срезы стволов) и с помощью шомпола с тряпкой из хлопчатобумажной ткани тщательно промыть стволы. Затем стволы промывают чистой теплой водой и насухо протирают ветошью внутри и снаружи. Особое внимание обращают на тщательную протирку различных пазов и отверстий под экстрактор. После промывки стволы прочищают маслом до исчезновения следов грязи на ветоши, а затем слегка смазывают. Перед стрельбой смазку удаляют.

После стрельбы в канале ствола остаются следы свинца, которые необходимо удалить. Для этого на шомпол накручивают металлический ершик из тонкой проволоки или спиральную проволочную насадку и, обильно смачивая скипидаром, продолжительно протирают канал ствола. Затем то же самое проделывают, но уже ветошью со скипидаром.

Ствол, имеющий шероховатую поверхность за счет раковин или ржавых пятен, засвинцовывается быстрее, чем гладкий. Наибольшее количество свинца откладывается в снарядном входе и в месте перехода от канала ствола к дульному сужению. При использовании дымных порохов ствол свинцуется быстрее, чем при стрельбе бездымным порохом, так как от дымного пороха на поверхности ствола откладываются твердые остатки. Осаленные пыжы уменьшают свинцевание. Чем выше начальная скорость дробового снаряда, тем больше ствол покрывается свинцовой пленкой. В результате применения полиэтиленовых контейнеров или обертывания дроби бумагой свинцевание канала ствола уменьшается[13].

Список литературы

1.  — Основы проектирования автоматического оружия. М.: Оборонгиз, 2000.

2.  — Основы устройства и проектирования стрелкового оружия. Пенза: Пензенское высшее артиллерийское инженерное училище, 2003.

3.  — Основы стрелкового оружия. Спб.: Полигон, 2003.

4.  — Конструкция и расчет автоматического оружия. Пенза, 2007 год.

5. Энциклопедия оружия. Каталог огнестрельного оружия.

6. -«Введение в теорию автоматического оружия»

7. -«Справочник по стрелковому оружию»

[1]  — Конструкция и расчет автоматического оружия. Пенза, 2007 год.

[2] -«Справочник по стрелковому оружию»

[3]  — Основы стрелкового оружия. Спб.: Полигон, 2003.

[4]  — Основы устройства и проектирования стрелкового оружия. Пенза: Пензенское высшее артиллерийское инженерное училище, 2003.

[5]  — Конструкция и расчет автоматического оружия. Пенза, 2007 год.

[6]  — Основы проектирования автоматического оружия. М.: Оборонгиз, 2000.

[7]  — Основы проектирования автоматического оружия. М.: Оборонгиз, 2000.

[8] Энциклопедия оружия. Каталог огнестрельного оружия.

[9]  — Конструкция и расчет автоматического оружия. Пенза, 2007 год.

[10]  — Основы проектирования автоматического оружия. М.: Оборонгиз, 2000.

[11]  — Основы стрелкового оружия. Спб.: Полигон, 2003.

[12] Энциклопедия оружия. Каталог огнестрельного оружия.

[13]  — Конструкция и расчет автоматического оружия. Пенза, 2007 год.
