5. Меры безопасности

5.1. При эксплуатации комплекта, необходимо руководствоваться настоящей инструкцией, правилами безопасности при эксплуатации электроустановок напряжением до 1000В, а также правилами противопожарной безопасности при работе с электроустановками.

6. Гарантии изготовителя

6.1. Гарантийный срок эксплуатации комплекта – 12 месяцев со дня приобретения, и 1 месяц на механические комплектующие.

6.2. Гарантии не распространяются на комплект, имеющий механические повреждения и следы самостоятельного ремонта.

6.3. По вопросам гарантийного обслуживания обращаться к дилерам или на http://www. um-kit. и http://www. smartkit.

7. Транспортирование и хранение

7.1. Транспортирование комплект в упаковке предприятия-изготовителя может быть произведено всеми видами транспорта. Значение климатических и механических воздействий при транспортировании должны соответствовать ГОСТ 12997.

7.2. Хранение комплекта в упаковке должно соответствовать ГОСТ 12997.

8. Утилизация

8.1. Комплект не содержит в своём составе веществ и материалов, опасных для жизни и здоровья человека и окружающей среды, и не требует специальных мер предосторожности при транспортировании, хранении и утилизации.

9. Комплектность

9.1. Комплект поставки изделия приведен в таблице 2.

Таблица 2

№

Комплектность

Количество

1

комплект для установки (вариант А)

1

комплект для установки (вариант В)

2

Инструкция по эксплуатации

1

10. Свидетельство о приёмке

Комплект для установки признан годным к эксплуатации.

НЕ нашли? Не то? Что вы ищете?

Дата выпуска ____________

www. um-kit. www. smartkit.

www. smartkit. www. um-kit.

Комплект

для

установки

Накладной электромеханический

«Замок-невидимка»

Детальная Инструкция

по

Эксплуатации

www. smartkit. www. um-kit.

1. Назначение

Комплект для установки накладного электромеханического «Замка-невидимки», в дальнейшем комплект, предназначен для предотвращения несанкционированного проникновения в жилые помещения, офисы и другие объекты недвижимости.

Вам уже не придется бояться, что злоумышленники попадут в Ваши помещения, вскрыв все обычные замки отмычками, «бампингом» или дубликатом ключа т. к. замочной скважины просто нет!

2. Требования к клиенту

-  установку комплекта, а в особенности самого замка на дверь, рекомендуется поручать квалифицированному персоналу;

-  при установке комплекта необходимо соблюдать все действующие нормы и правила техники безопасности.

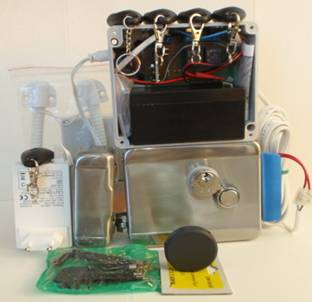

3. Состав изделия

комплект «Замок-невидимка» состоит, в зависимости от комплектации, из следующего оборудования (смотри таблицу №1):

А - «Замок-невидимка»;

B - «Замок-невидимка» с броненакладкой.

таблица №1

название

A

B

Замок накладной электромеханический

*

*

Блок Питания 15В (импульсный)

*

*

Аккумулятор на 1,2Ач.. (установлен в монтажный бокс).

*

*

Плата Питания (зарядка и работа от аккумулятора 12В 1,2Ач. установлена в монтажный бокс).

*

*

Радиокомандер на 20м (установлен в монтажный бокс).

*

*

Радиобрелоки на 20м, 5 штук

*

*

Радиопрозрачный монтажный бокс

*

*

Гибкий переход ПМ-2 (между дверной коробкой и дверью)

*

*

Провод ШВВП 2х0,5 – 5 метра

*

*

Броненакладка (камуфлированная заглушка замочной скважины)

*

Шестигранный ключ для закрепления броненакладки

*

Структурная схема «комплекта» представлена на рис. 1

4. Описание работы составных частей изделия

4.1. «Замок-невидимка» представляет собой накладной замок, внутри которого находится cамовзводимая пружина, которая сжимается при закрывании двери. Открывается замок изнутри помещения - нажатием на кнопку на замке или по нажатию кнопки радиобрелока. Электромагнит притягивает «стопор» пружины, которая действует на механизм втягивания ригеля замка.

Замок можно установить как с камуфлированной броненакладкой на головку с замочной скважиной, так и вообще без замочной скважины.

С наружной стороны двери, никто не догадается, что у Вас «где-то» еще есть замок!

Рис. 1 Блок-схема комплекта

.

Замок закроется при закрытии двери. Желательно использовать доводчик на дверь, для щадящего использования замка и двери.

С наружи открыть замок, без замочной скважины, можно только по управляющему сигналу радиобрелока, нажав на кнопку, а если установлена головка замка с замочной скважиной, то еще и ключом, при этом надо долго снимать броненакладку спецключом.

При пропадании на объекте 220В, комплект сможет автономно проработать около 3-х суток (зависит от частоты открываний замка). На случай долгого пропадания 220В, можно установить на дверной коробке (или в любом другом удобном месте) малоприметные контакты (в виде шурупов на разных уровнях, о которых никто не знает). Через эти точки можно подать внешнее питание 12В, соблюдая полярность, для работы радиокомандера и замка. По команде с радиобрелока «замок-невидимка» откроется.

При использовании «замка-невндимки» совместно с сигнализацией или GSM сигнализацией, можно кроме дверного датчика (СМК) задействовать еще и датчик удара, установленный на дверь, который оповестит в случае механического воздействия, если кто-то начнет сбивать броненакладку «замка-невндимки». Открывать «замок-невидимку» также можно по сигналу с GSM сигнализации. Если сигнал с GSM сигнализации в виде импульса, то необходим релейный модуль СОМ-01, если уровень, то необходимо использовать таймер ТКИ.

Способы подключений «замка-невндимки» смотрите на типовых схемах.

4.2. В радиопрозрачном боксе, установлены:

·  Плата Питания с возможностью зарядки аккумулятора 12В 1,2Ач;

·  Радиокомандер на 20м,;

·  Аккумулятор 12В 1,2Ач, позволяющий работать замку без 220В около 3-х суток (зависит от частоты открываний/закрываний замка).

4.3. Устанавливается бокс недалеко от дверной коробки. Провод, входящий в комплект поставки можно удлинить по необходимости

4.4. Радиобрелоки (5 штук в комплекте), управляют работой замка при нажатии на «большую» кнопку брелока. Брелоков можно приписать до 20-ти штук. Нижняя или «маленькая» кнопка брелока может использоваться для дополнительного управления (смотри описание на радиокомандер на 20м в комплекте).

4.5.После выполнения монтажа необходимо подключить клеммы аккумулятора, подключить к боксу штекер БП и включить БП в розетку 220В.

4.6. Что бы замок закрывался аккуратно, без повреждений, желательно установить дверной доводчик, который должен плавно закрыть дверь, что продлит срок службы замка.

4.7. При установке «замка-невидимки» с головкой с замочной скважиной, для предотвращения подбора ключа и «бампинга», она закрывается с внешней стороны двери, специально разработанной броненакладкой, фиксируемой спецвинтами (в потай) при помощи шестигранного ключа (в комплекте),

Затем головка с накладкой притягивается через всю дверь двумя болтами, согласно прилагаемой инструкции на замок и рис. 2 (комплектация В).

.

Рис. 2

Замок устанавливается, по прилагаемому в комплекте шаблону специалистом.

Примечание: Для облегчения работы замка расстояние между замком и ответной частью должно быть максимально возможным!

Замаскировать накладку можно наклейкой, имитирующей считыватель проксимити карт.

Примечание: Конечно, против «болгарки» и других средств силового взлома нет защиты, поэтому очень желательна соответствующая сигнализация.
