Приложение 1
ЗАДАНИЯ
Регионального этапа Всероссийской Олимпиады профессионального мастерства по специальности 13.02.07 «Электроснабжение (по отраслям)».
Блок 1. Перечень теоретических вопросов
1. Что относится к вредным производственным факторам?
а) вращающиеся и перемещающиеся приспособления;
б) канцерогены, агрессивные жидкости;
в) шум, вибрация, загазованность воздуха.
2. Какова цель вводного инструктажа по охране труда?
а) дать общие сведения о технологическом процессе;
б) дать информацию о замене или модернизации оборудования;
в) дать необходимые знания по охране труда.
3. Когда проводится первичный инструктаж по охране труда?
а) до начала производственной деятельности;
б) при введении в действие новых или переработанных стандартов;
в) при выполнении разовых работ.
4. Какова цель повторного инструктажа по охране труда?
а) проводится при замене или модернизации оборудования;
б) проводится до начала производственной деятельности;
в) проводится с целью проверки знаний правил и инструкций по охране труда.
5. Когда проводится внеплановый инструктаж по охране труда?
а) при выполнении разовых работ;
б) при введении в действие новых или переработанных стандартов;
в) до начала производственной деятельности.
6. Когда проводится целевой инструктаж по охране труда?
а) при выполнении разовых работ;
б) до начала производственной деятельности;
в) при введении новых или переработанных стандартов или инструкций.
7. В чем выражается дисциплинарная ответственность за нарушение требований охраны труда?
а) вынесение замечания, выговора;
б) наложение штрафа;
в) возмещение материального ущерба.
8. Что относится к организационным причинам производственного травматизма?
а) низкая трудовая и производственная дисциплина;
б) неисправности защитных средств;
в) конструктивные недостатки оборудования.
9. Что относится к техническим причинам производственного травматизма?
а) несоблюдение правил техники безопасности;
б) неисправности защитных средств, оградительных устройств;
в) отсутствие контроля за производственным процессом.
10. Что относится к организационным мероприятиям по предупреждению производственного травматизма?
а) обеспечение безопасности работы оборудования;
б) обеспечение безопасности протекания технологических процессов;
в) устройство предприятия и его подразделений, обеспечивающее здоровые и безопасные условия труда.
11. Что относится к техническим мероприятиям по предупреждению
производственного травматизма?
а) надежность в эксплуатации зданий и сооружений предприятия;
б) систематическая организация производства;
в) обеспечение безопасной работы оборудования и безопасности протекания технологических процессов.
12. Что необходимо предпринять в первую очередь при несчастном случае на производстве?
а) сообщить в соответствующие инстанции о случившемся;
б) принять необходимые меры по организации и обеспечению надлежащего расследования несчастного случая и оформлению материалов расследования;
в) организовать оказание первой медицинской помощи пострадавшему и доставку его в медицинское учреждение.
13. Кто расследует несчастные случаи на производстве?
а) представители профсоюзного органа, представители МЧС;
б) специалист по охране труда, представители работодателя, представители профсоюзного органа;
в) представители работодателя, сотрудники полиции.
14. Выбрать верное определение понятия «электрического тока».
а) направленное движение заряженных частиц;
б) накопление заряженных частиц;
в) рассеивание заряженных частиц.
15. Для чего применяют параллельное соединение конденсаторов?
а) используется для увеличения емкости;
б) для увеличения силы тока;
в) для получения высокого напряжение.
16. Выбрать верное определение понятия «электрической схемы»
а) графическое изображение электрической цепи на бумаге;
б) общие требования к оформлению.
17.Выбрать верное определение понятия «ветви» сложной электрической цепи.
а) участок цепи из одного или нескольких последовательно соединенных элементов;
б) цепь с несколькими замкнутыми контурами.
18. Как читается второй закон Кирхгофа?
а) в любом узле электрической цепи алгебраическая сумма токов равна нулю
б) алгебраическая сумма напряжений на всех элементах контура, включая источники ЭДС равна нулю.
19. Какая применяется схема включения ваттметра при измерении мощности в однофазных цепях?
а) последовательно;
б) параллельно;
в) комбинированно.
20. Каким измерительным прибором нужно испытывать сопротивление изоляции осветительных установок?
а) гальванометр;
б) мультиметр;
в) мегомметр.
21. Чему должно быть равно сопротивление заземляющего устройства в сетях до 1000В
а) 0,5 Ом;
б) 5 Ом;
в) 15 Ом;
г) 50 Ом.
22. Каким родом тока испытывают сопротивление изоляции?
а) переменным;
б) постоянным.
23. Определите цену деления прибора
а) 200;
б) 10;
в) 20;
г) 100.
Рис. 1
24. В каких электрических сетях трехфазного тока применяется зануление?
а) в трёхфазных сетях переменного тока с заземлённой нейтралью;
б) в трёхфазных сетях переменного тока с изолированной нейтралью;
в) в трёхфазных сетях переменного тока с компенсированной нейтралью.
25. Назовите одно из условий, создающее в помещении особую опасность в отношении поражения людей электрическим током?
а) повышенная влажность;
б) сухая среда;
в) наличие шума.
26. Какой ток при одинаковой его величине представляет наибольшую опасность для жизни человека?
а) переменный;
б) постоянный.
27. Какой величины ток, протекающий по телу человека, вызывает фибрилляцию сердца?
а) 1.5 мА;
б) 15мА;
в) 100 мА.
28. Что относится к основным электрозащитным средствам до 1000В?
а) диэлектрические перчатки, изолирующие штанги;
б) диэлектрические боты и электроизмерительные клещи;
в) изолирующие штанги, изолирующие подставки.
29. Что относится к дополнительным электрозащитным средствам свыше 1000В?
а) изолирующие и электроизмерительные клещи;
б) диэлектрические прокладки и колпаки;
в) изолирующие штанги.
30. К каким электрозащитным средствам относятся диэлектрические коврики при работе в электроустановках?
а) основные;
б) другие;
в) дополнительные.
31. В каком случае напряжение прикосновения будет наименьшим?
а) если человек находится в зоне нулевого потенциала и касается корпуса заземленного электрооборудования;
б) когда человек стоит на заземлителе или его проекции на поверхность земли и касается корпуса заземленного электрооборудования.
32. Что может служить в качестве искусственных заземлителей?
а) водопроводные и другие металлические трубопроводы;
б) свинцовые оболочки кабелей, проложенных под землей;
в) вертикально забитые стальные трубы, прутки, уголки и горизонтально уложенные стальные полосы.
33. На кого возлагается надзор за бригадой при выполнении работ по наряду?
а) на допускающего;
б) на ответственного руководителя работ;
в) на производителя работ или наблюдающего.
34. Кто осуществляет допуск бригады к работе по наряду?
а) мастер участка, где производятся данные работы;
б) производитель работ;
в) допускающий.
35. Что является основанием для работ в электроустановках?
а) распоряжение главного инженера предприятия или его заместителя;
б) устное распоряжение начальника подразделения, его заместителя, мастера;
в) наряд, распоряжение в порядке текущей эксплуатации.
36. Какие виды работ выполняются в порядке текущей эксплуатации в электроустановках до 1000 В, без снятия напряжения?
а) текущий ремонт отдельных двигателей;
б) ремонт отдельных электрокалориферов;
в) проверка отсутствия напряжения в осветительной цепи, коммутационной аппаратуре до 1000 В.
37. Какие виды работ выполняются в порядке текущей эксплуатации в электроустановках до 1000 В, со снятием напряжения?
а) выявление неисправности в электроприводе станка;
б) обслуживание аккумуляторов;
в) работы в электроустановках с односторонним питанием.
38. Какое из перечисленных мероприятий относится к организационным мероприятиям, обеспечивающим безопасность работы в электроустановках?
а) вывешивание запрещающих плакатов;
б) принятие мер, препятствующих подаче напряжения к месту проведения работ;
в) оформление перерывов в работе, перевод на другое рабочее место, окончание работ.
39. Сколько метров составляет зона растекания электрического тока в земле при напряжении свыше 1000В?
а) 8 метров;
б) 15 метров;
в) 25 метров.
40. Какие средства допускается применять для отделения пострадавшего от токоведущих частей, находящихся под напряжением выше 1000 В?
а) изолирующая штанга выше 1000В, рукавицы, диэлектрические боты;
б) изолирующая штанга выше 1000В, диэлектрические перчатки;
в) изолирующая штанга выше 1000В, диэлектрические перчатки, диэлектрические боты.
41. Дайте определение селективности.
а) способность выявлять поврежденный элемент электрической системы и отключать этот элемент;
б) способность выявлять поврежденный элемент электрической системы и восстанавливать этот элемент;
в) подходят оба варианта.
42. Для чего нужна монтажная схема?
а) для отчета перед отделом снабжения;
б) для удобства монтажа и технического обслуживания;
в) для разграничения балансовой принадлежности электроустановки.
43. С какой степенью защиты электротехническое оборудование подойдёт для защиты от пыли и струй воды?
а) IP20;
б) IP44;
в) IP55.
44. Предназначение УЗО.
а) для учёта электрической энергии;
б) для защиты от токов утечки;
в) для защиты от токов короткого замыкания.
45. Количество изоляторов в гирлянде на ВЛ 10кВ?
а) 2шт.;
б) 1 шт.;
в) 10 шт.
46. Расстояние от проводов при наибольшей стреле провеса до земли и проезжей части улиц. а) 3.5 метра;
б) 6 метров;
в) 4 метра.
47. Охранная зона для ВЛ-6 (10) кВ.
а) 2 метра;
б) 10 метров;
в) 15 метров.
48. Минимально допустимая глубина прокладки кабеля 10кВ в земле на участке не более 5 метров.
а) 0.4 метра;
б) 0.5 метра;
в) 0.75 метра.
49. Способы соединения кабельных линий проложенных в земле.
а) при помощи скрутки;
б) при помощи опрессовки;
в) установка соединительной муфты.
50. Назначение силового понижающего трансформатора.
а) для улучшения работы синхронного компенсатора;
б) для преобразования электрической энергии одного значения напряжения в электрическую энергию другого значения напряжения;
в) предохранения электрических систем и генераторов от повышенных токов.

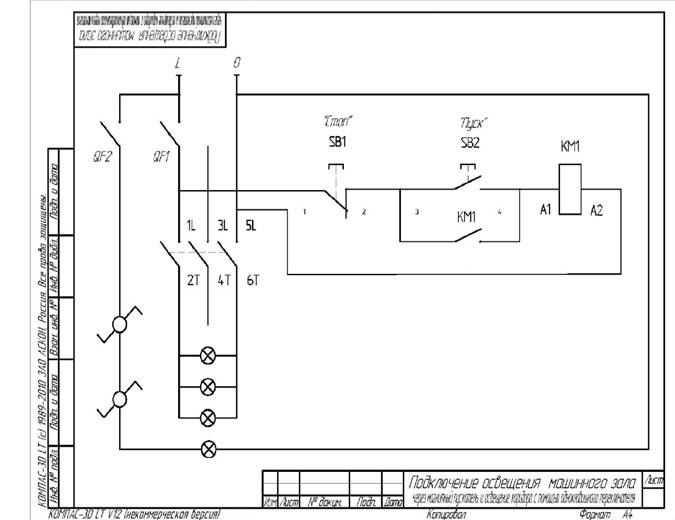

Блок 2. Типовое профессиональное задание
Спецификация для выполнения практического задания
№пп | Наименование оборудования | Количество |
1. | Контактор ИЭК КМИ-10910 9А 230В/АС3 | 1шт. |
2. | Выключатель кнопочный ВКИ-211 | 1шт. |
3. | Автоматические выключатели ВА 47-60 10А | 2шт. |
4. | Шина «нулевая» | 1шт |
5. | Переключатель одноклавишный | 2шт. |
6. | Патрон для ламп(наружная установка) | 4шт. |
7. | Лампа накаливания 40-60W | 4шт. |
8. | Кабель электрический ВВГ 3Х1.5 | 3метра. |
9. | Кабель канал для наружной проводки | 2метра. |
10. | DIN –рейка | 2шт. |
11. | саморезы | 12шт. |
12. | Изолента | 1шт. |
