B1HG2UK1 - 607 ДВИГАТЕЛЯ DW12TED4

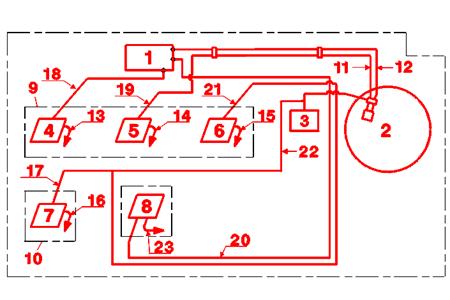

ИДЕНТИФИКАЦИЯ ВАКУУМНОГО КОНТУРА
1 - ТРУБКИ РАЗРЕЖ ЕНИЯ НА ОПОРЕ ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ
(1) Вакуумный бачок.
(2) Тормозного усилителя.
(3) Вакуумный насос.
(4) Пропорциональный электромагнитный клапан управления турбокомпрессором.
(5) Пропорциональный электромагнитный клапан управления клапаном egr .
(6) Пропорциональный электромагнитный клапан управления дозатором egr.
(7) Пропорциональный электромагнитный клапан управления смесителем (фильтра твердых частиц) .
(8) Электромагнитный клапан управления вихревой скоростью заряда (swirl) .
(9) Опора электромагнитных клапанов.
(10) Воздушный фильтр.
(11) Трубка с синей меткой : Сторона электромагнитного клапана управления клапаном egr.
(12) Трубка без метки : Сторона вакуумного резервуара.
(13) Подвод разрежения к диафрагме регулирования турбокомпрессора : Серая метка-Белый.
(14) Подвод разрежения к клапану egr : Синяя метка-Белый.
(15) Подвод разрежения к диафрагме управления дозатором egr : Белая метка.
(16) Подвод разрежения к диафрагме управления смесителем Фильтра Твердых Частиц - Оранжево-белая метка.
(17) Оранжевая метка.
(18) Серая метка.
(19) Синяя метка.
(20) Коричневая метка.
(21) Без метки.
(22) Без метки : Подсоединение к вакуумному насосу (3) .
(23) Подвод разрежения к диафрагме привода заслонок системы swirl : Бело-коричневая метка.
2 - ПОДСОЕДИНЕНИЕ ТРУБОК К ЭЛЕКТРОМАГНИТНЫМ КЛАПАНАМ
(4) Пропорциональный электромагнитный клапан управления турбокомпрессором.
(13) Подвод разрежения к диафрагме регулирования турбокомпрессора : Серая метка-Белый.
(18) Серая метка.
Электрический разъем : 2 контактный серого цвета.

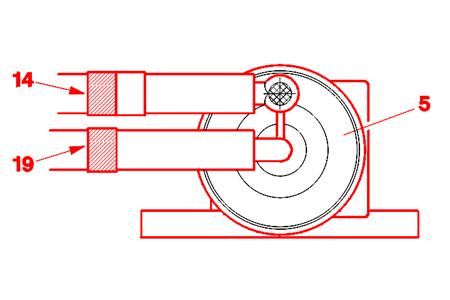

(5) Пропорциональный электромагнитный клапан управления клапаном egr .
(14) Подвод разрежения к клапану egr : Синяя метка-Белый.
(19) Синяя метка.
Электрический разъем : 2 провода синего цвета.

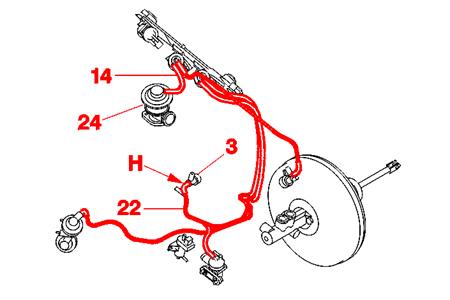

(3) Вакуумный насос.
(14) Подвод разрежения к клапану egr : Синяя метка - Белый.
(22) Без метки : Подсоединение к вакуумному насосу (3) .
(24) Клапан системы рециркуляции отработавших газов.
ПРИМЕЧАНИЕ : присутствие хомута со стороны вакуумного насоса (24) в H.

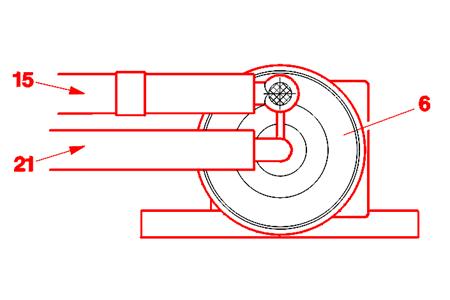

(6) Пропорциональный электромагнитный клапан управления дозатором egr.
(15) Подвод разрежения к диафрагме управления дозатором egr : Белая метка.
(21) Без метки.
Электрический разъем : 2 контактный черного цвета.

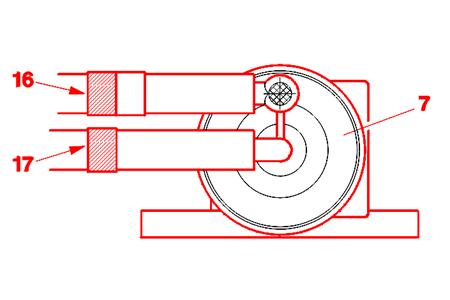

(7) Пропорциональный электромагнитный клапан управления смесителем (фильтра твердых частиц) .
(16) Подвод разрежения к диафрагме управления смесителем Фильтра Твердых Частиц : Оранжево-белая метка.
(17) Оранжевая метка.
(8) Электромагнитный клапан управления вихревой скоростью заряда (swirl) .
(20) Коричневая метка.
(23) Подвод разрежения к диафрагме привода заслонок системы swirl : Бело-коричневая метка.
3 - СНЯТИЕ : ОПОРА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА

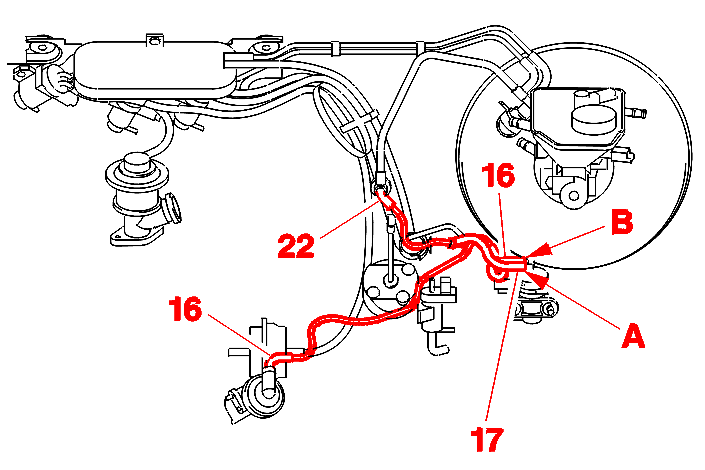

3 - 1 - СНЯТИЕ : ТРУБКИ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА УПРАВЛЕНИЯ СМЕСИТЕЛЕМ FAP (ФИЛЬТРА ТВЕРДЫХ ЧАСТИЦ)
Отсоединить :
- Трубка (16) - оранжево-белая метка : В (B) Трубка (17) - оранжевая метка : В (A) разъем

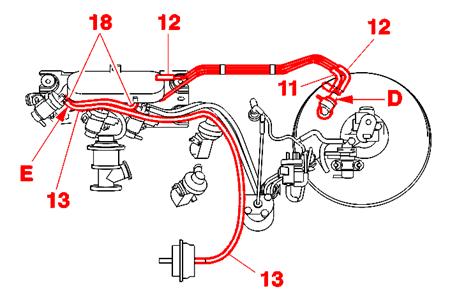

3 - 2 - СНЯТИЕ : ТРУБКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА УПРАВЛЕНИЯ ТУРБОКОМПРЕССОРОМ
Отсоединить :
- трубки (11) - (12) - без метки : В (D) Трубка (13) - серая метка-белый : В (E)

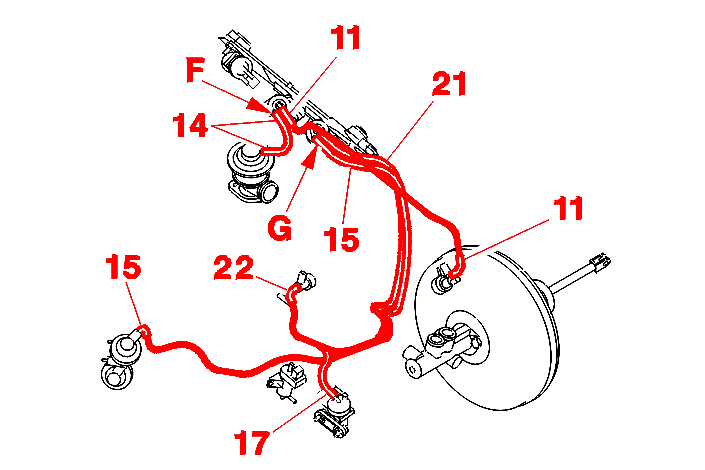

3 - 3 - СНЯТИЕ : ТРУБКИ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА УПРАВЛЕНИЯ КЛАПАНОМ EGR И УПРАВЛЕНИЯ ДОЗАТОРОМ EGR
Отсоединить :
- Трубка (14) - сине-белая метка : В (F) Трубка (15) - белая метка : В (G)

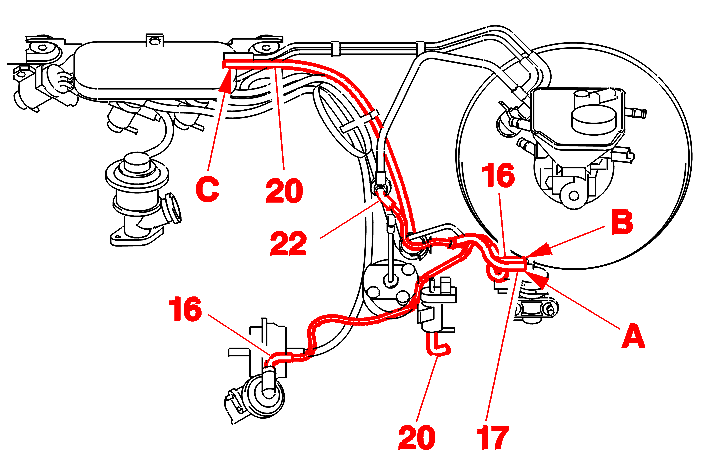

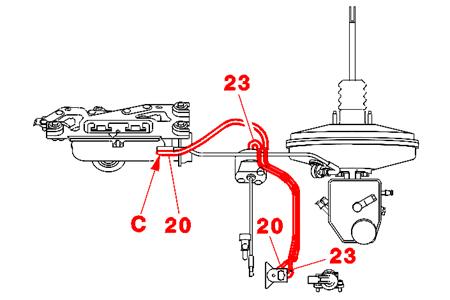

3 - 4 - СНЯТИЕ : ТРУБКИ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА УПРАВЛЕНИЯ СИСТЕМОЙ SWIRL
Отсоединить трубку (20) - Коричневая метка : В (C) .
(23) Подвод разрежения к диафрагме привода заслонок системы swirl : Бело-коричневая метка.
Отодвинуть опору электромагнитного клапана (9) .
4 - УСТАНОВКА : ОПОРА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
ПРИМЕЧАНИЕ : все трубки должны быть вставлены до упора, и ни в коем случае нельзя устанавливать какой-либо другой хомут, кроме специально для этого предназначенного.
4 - 1 - УСТАНОВКА : ТРУБКИ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА УПРАВЛЕНИЯ КЛАПАНОМ EGR И УПРАВЛЕНИЯ ДОЗАТОРОМ EGR
Вновь подсоединить :
- Трубка (14) - сине-белая метка : В (F) Трубка (15) - белая метка : В (G)

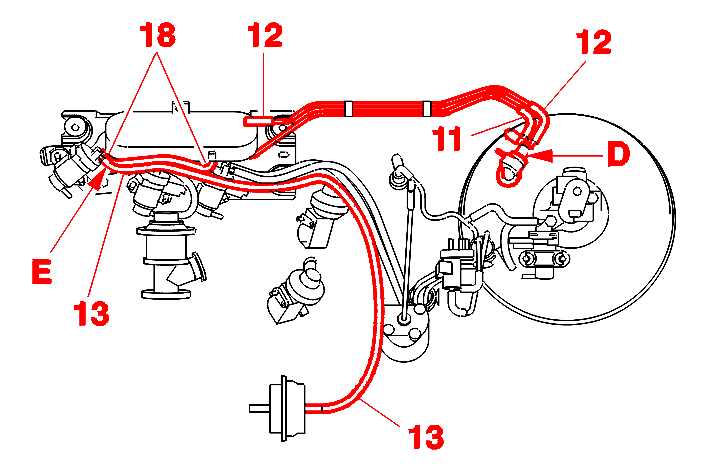

4 - 2 - УСТАНОВКА : ТРУБКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА УПРАВЛЕНИЯ ТУРБОКОМПРЕССОРОМ
Вновь подсоединить :
- трубки (11) - (12) - без метки : В (D) Трубка (13) - серая метка-белый : В (E)
4 - 3 - УСТАНОВКА : ТРУБКИ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА УПРАВЛЕНИЯ СМЕСИТЕЛЕМ FAP (ФИЛЬТРА ТВЕРДЫХ ЧАСТИЦ)
Вновь подсоединить :
- Трубка (16) - оранжево-белая метка : В (B) Трубка (17) - оранжевая метка : В (A)
4 - 4 - УСТАНОВКА : ТРУБКИ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА УПРАВЛЕНИЯ СИСТЕМОЙ SWIRL
Вновь подсоединить трубку (20) - Коричневая метка : В (C) .
(23) Подвод разрежения к диафрагме привода заслонок системы swirl : Бело-коричневая метка.
Установить на место опору электромагнитных клапанов (9) .
