Обзор секторной антенны Cambium Networks ePMP 1000 5GHz Sector Antenna

Обзор секторной антенны Cambium Networks

ePMP 1000 5GHz Sector Antenna

Рассказ о платформе ePMP от компании Cambium Networks, будет не полным, если мы не коснемся темы секторных антенн, которые являются неотъемлемой частью базовых станций ePMP-1000 GPS Sync. Поэтому, данная статья, будет полностью посвящена обзору Cambium Networks ePMP 5GHz Sector Antenna.

Комплект поставки

Как и положено любой секторной антенне, такого класса, ePMP 5GHz Sector Antenna, имеет довольно внушительные размеры. Соответственно и упаковка, тоже не маленькая. Коробка выполнена из качественного картона, но на удивление, на ней нет никаких опознавательных знаков. Не логотипа компании, не название содержащейся внутри антенны, ничего.

Внутри коробки, очень качественно упакованная в пеноматериал, располагается сама антенна и в отдельных “нишах”, различные части крепежной системы. Упаковка надежно защищает достаточно массивные элементы антенны, от каких либо смещений и повреждений, в процессе транспортировки.

Комплект поставки включает в себя:

- антенна ePMP 5GHz Sector Antenna

- крепежный кронштейн

- крепежная фурнитура

Одним словом, все самое необходимое для введения антенны в эксплуатацию.

Внешний вид и исполнение

Внешне, Cambium Networks ePMP 1000 5GHz Sector Antenna, мало чем отличается от большинства подобных антенн, других производителей. Однако, хочется отметить высокое качество материалов и исполнения.

Корпус антенны, состоит из металлических и пластиковых деталей. Причем пластик, достаточно прочный. Все сделано таким образом, чтобы она прослужила как можно дольше, и выдержала всевозможные перипетии погодных условий.

Большая часть корпуса антенны, включая рефлекторы, выполнена из алюминиевого сплава, а основные элементы, закрыты пластиковым кожухом.

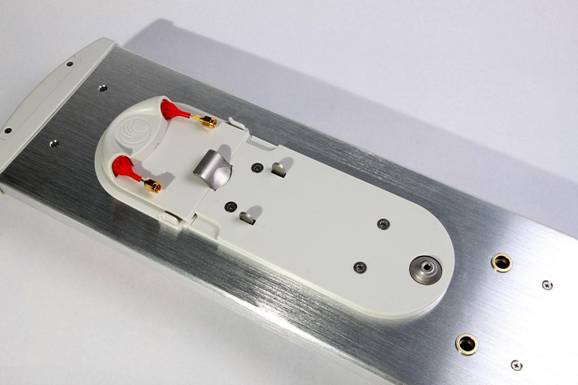

На задней части ePMP 5GHz Sector Antenna, есть специальное крепление для установки базовой станции ePMP-1000 GPS Sync, которое кроме всего прочего, имеет дополнительный защитный кожух, для защиты устройства от внешнего воздействия окружающей среды.

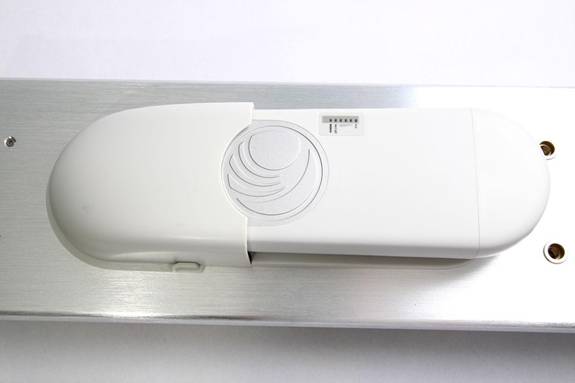

Там же, находятся два пигтейла с разъемами типа RP-­SMA. В целом, вся эта конструкция выглядит примерно таким образом:

Чуть ниже, мы видим отверстия, предназначенные для установки основного крепления, при помощи которого, антенна монтируется на мачту. Но об этом, чуть позже.

Технические характеристики и особенности

Кроме того, что ePMP 5GHz Sector Antenna специально разработана компанией Cambium Networks, и предназначена для работы с базовыми станциями ePMP-1000 GPS Sync, есть еще ряд довольно интересных характеристик и особенностей данной антенны.

Работает она в частотном диапазоне 5150 - 5850MHz, и полностью поддерживает технологию 2x2 MIMO и имеет двойную линейную поляризацию (H/V).

При этом, производитель выпускает две модификации ePMP 5GHz Sector Antenna. Отличаются они шириной угла сектора.

Первая модификация, это стандартный для большинства секторных антенн ширина - 90⁰ по азимуту. Данная версия имеет коэффициент усиления 16.5dBi. А вторая выпускаемая модификация с шириной сектора в 120⁰, имеет коэффициент усиления 15.5dBi. Все остальные параметры, для этих версий - совершенно одинаковые.

Дабы полностью соответствовать индустриальным стандартам профессионального оборудования операторского класса, ePMP 5GHz Sector Antenna имеет высокий коэффициент подавления радиоизлучения в заднюю часть антенны (Front to Back Ratio). Этот параметр не превышает 30dB.

Габариты антенны, составляют 827x161x59мм, а вес в собраном состоянии - 3.1кг. Так же хочется отметить, что при этих габаритах, ее максимальная ветровая нагрузка, может доходить до 190км/ч.

Сборка и установка

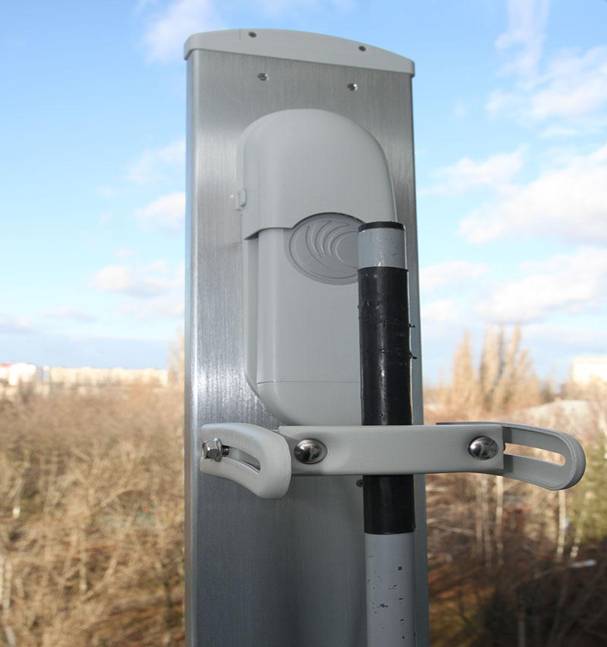

Конструкция крепления ePMP 5GHz Sector Antenna, по большому счету, стандартна для большинства антенн. И позволяет не только установить антенну на мачту или консоль, но и по необходимости выставить требуемый угол наклона в вертикальной плоскости.

Однако, без дополнительных инструментов (плоскогубцы, ключи, отвертка), вам не удастся установить антенну. Тем не менее, процесс сборки и установки, не такой уж и сложный и занимает не много времени. Отступив от темы, скажу, что процесс точной юстировки четырех секторов одной базовой станции, занимает гораздо больше времени, чем установка всех четырех антенн.

Итог

Что можно сказать о Cambium Networks ePMP 5GHz Sector Antenna, подводя итог данного обзора? Антенна вполне соответствует уровню всего оборудования платформы ePMP. Высокий коэффициент усиления и отличные показатели параметра Front to Back Ratio, позволяют разворачивать беспроводные сети широкополосного доступа, с базовой станцией, состоящей из трех или четырех секторов, даже в местах с высокой плотностью точек доступа и загруженностью радиоэфира.

А качественные материалы, хорошее исполнение, высокая ветровая нагрузка и т. д., позволяют этим антеннам, прослужить достаточно долго, даже в самых суровых климатических условиях, делая вложения в оборудование ePMP, более рентабельным.
