Пенсионный Фонд Российской Федерации

ОПИСАНИЕ ФОРМАТА

ЭЛЕКТРОННОГО СЕРВИСА СМЭВ

Сервис запроса информации о государственной социальной помощи в виде набора социальных услуг

Дата: 30.06.2014

Версия: 2.0

Листов: 57

СОДЕРЖАНИЕ

1 Общие сведения.. 4

1.1 Руководящие документы.. 4

1.2 Описание электронного сервиса. 4

1.3 Операции (методы) электронного сервиса. 4

1.4 Сценарии использования. 5

1.5 Схема взаимодействия. 5

1.6 Связи с другими электронными сервисами. 6

2 Руководство пользователя.. 7

2.1 Операция «Запрос на получение информации о государственной социальной помощи в виде набора социальных услуг». 7

2.1.1 Общие сведения. 7

2.1.2 Описание входных параметров. 7

2.1.3 Описание выходных параметров. 8

2.1.4 Коды возвратов. 8

2.1.5 Контрольные примеры - заявитель найден, категории есть. 9

2.1.6 Контрольные примеры - заявитель найден, категорий нет. 15

2.1.7 Контрольные примеры – неоднозначные данные. 21

3 Методика испытаний.. 26

3.3. Общие условия. 26

3.4. Параметры испытаний на тестовой среде. 26

3.5. Параметры испытаний на продуктивной среде. 26

4 Приложения.. 26

4.1 Описание сервиса (WSDL) 26

4.2 Сопутствующие схемы.. 30

4.2.1 Smev-2.5.6.xsd. 30

4.2.2 pfr. xsd. 41

4.2.3 include. xsd. 44

4.3 Описание общих структур данных. 46

4.3.1 Комплексный тип FrgspRequest 46

4.3.2 Комплексный тип FrgspResponse. 49

изменения

Версия	Дата	Автор	Изменения
1.0	29.07.2013		Исходный документ
1.1	30.06.2014		Обновлены контрольные примеры. Добавлено описание ошибки «SKMV-FRGSP-0002 Неоднозначные данные» В ответах контрольных примеров удалён служебный заголовок СМЭВ
2.0	03.10.2014		Обновлено описание сервиса и контрольные примеры.

термины/СОКРАЩЕНИя

Термин/сокращение	Описание
СМЭВ	Система межведомственного электронного взаимодействия
СНИЛС	Страховой номер индивидуального лицевого счета
Поставщик	Организация-владелец электронного сервиса
WSDL	Web Services Description Language — язык описания веб-сервисов.
XSD	XML Schema definition - язык описания структуры XML документа.
SOAP	Simple Object Access Protocol - протокол обмена структурированными сообщениями в распределённой вычислительной среде.
XML	eXtensible Markup Language — расширяемый язык разметки.
ФРГСП	Федеральный регистр лиц, имеющих право на получение государственной социальной помощи

2  Общие сведения

2.1 Руководящие документы

Основанием для разработки данного документа является требование п. 48 Приказа Министерства связи и массовых коммуникаций Российской Федерации от 27 декабря 2010 г. № 000 «Об утверждении технических требований к взаимодействию информационных систем в единой системе межведомственного электронного взаимодействия» в соответствии с которым, для подключения информационной системы к системе межведомственного электронного взаимодействия Поставщик предоставляет Оператору СМЭВ следующие документы:

·  паспорт электронного сервиса, регистрируемого в системе взаимодействия;

·  методику испытаний электронного сервиса, регистрируемого в системе взаимодействия, включая контрольный пример обращения к электронному сервису;

·  руководство пользователя электронного сервиса, регистрируемого в системе взаимодействия.

Основанием для создания и использования электронного сервиса являются перечисленные ниже документы.

Нормативно-правовые документы:

·  Постановление Правительства Российской Федерации от 8 сентября 2010 г. № 000 «О единой системе межведомственного электронного взаимодействия»;

·  Приказ Министерства связи и массовых коммуникаций Российской Федерации от 27 декабря 2010 г. № 000 «Об утверждении технических требований к взаимодействию информационных систем в единой системе межведомственного электронного взаимодействия».

2.2 Описание электронного сервиса

Наименование:	Сервис запроса информации о государственной социальной помощи в виде набора социальных услуг
Назначение:	Электронный сервис ПФР предназначен для предоставления информации о государственной социальной помощи в виде набора социальных услуг по застрахованному лицу
Поставщик:	Пенсионный фонд РФ
Область применения:	Межведомственное взаимодействие

2.3 Операции (методы) электронного сервиса

Электронный сервис запроса информации о государственной социальной помощи в виде набора социальных услуг обеспечивает обмен данными между системами-потребителями и системой провайдером (ИС ПФР). Содержит метод, обеспечивающий запрос данных из ФРГСП.

Метод	Назначение
Код: FrgspRequest	Получает входящий запрос, и возвращает данные выписки из ФРГСП.

2.4 Сценарии использования

Информационная система ведомства вызывает сервис и передает входные параметры. В ответ приходит сообщение, содержащее признак успешности или неуспешности обработки входящего запроса. В случае успешности ответное сообщение содержит запрошенные данные, а в случае не успешности – данные об ошибке.

Взаимодействие реализовано в синхронном режиме.

2.5 Схема взаимодействия

В рамках взаимодействия системы-потребителя с системой-провайдером (ИС ПФР) участвуют следующие типы сообщений:

·  запроса на получение информации о государственной социальной помощи в виде набора социальных услуг;

·  ответ на запрос информации о государственной социальной помощи в виде набора социальных услуг.

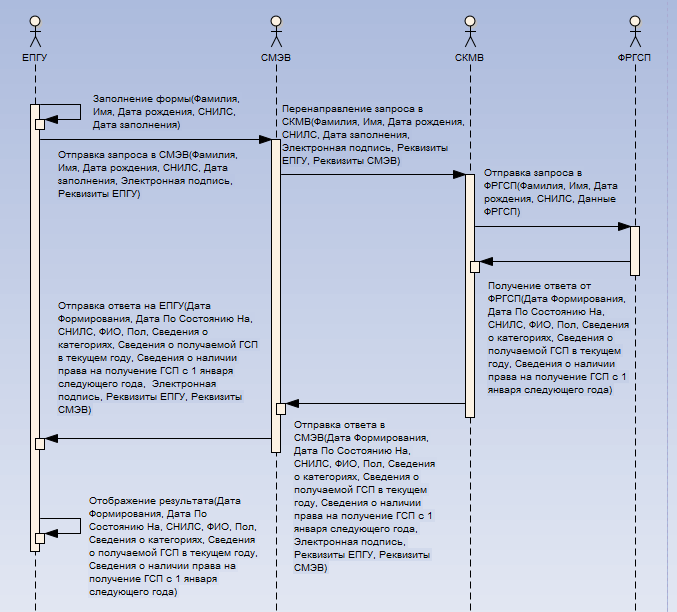

Схема взаимодействия системы-потребителя и системы-провайдера представлена на рисунке 1.

Рисунок 1. Схема взаимодействия при запросе сведений

2.6 Связи с другими электронными сервисами

Данный сервис не имеет связей с другими сервисами.

3  Руководство пользователя

3.1 Операция «Запрос на получение информации о государственной социальной помощи в виде набора социальных услуг»

3.1.1 Общие сведения

Код операции:	FrgspRequest
Наименование операции:	Направление запроса на получение информации о государственной социальной помощи в виде набора социальных услуг
Назначение операции:	Принимает параметры запроса, возвращает результат

3.1.2 Описание входных параметров

Входные данные: FrgspRequest

№	Код параметра	Описание параметра	Обязательность	Способ заполнения/Тип	Комментарий
	Request	Запрос выписки из ФРГСП	+	FrgspDataIn	Комплексный тип

3.1.3 Описание выходных параметров

Выходные данные: FrgspResponse

№	Код параметра	Описание параметра	Обязательность	Способ заполнения/Тип	Комментарий
1	Result	Выписка из ФРГСП	-	FrgspDataOut	Комплексный тип
2	Fault	Код возврата	-	PFR_FAULT	Комплексный тип

3.1.4 Коды возвратов

№ п. п.	Код возврата	Описание	Условия возникновения
1.	SKMV-0000	Запрос обработан успешно	Сформирован ответ на входящий запрос со статусом RESULT/ACCEPT
2.	SKMV-0000А	Заявка принята успешно	Сформирован ответ на входящий запрос со статусом ACCEPT (асинхронный режим взаимодействия)
3.	SKMV-0001	SOAP запрос не является XML документом	SOAP-запрос не является XML документом
4.	SKMV-0002	Отсутствует идентификатор системы-инициатора	Не заполнено значение идентификатора системы-инициатора
5.	SKMV-0003	Отсутствует наименование системы-инициатора	Не заполнено значение наименования системы-инициатора
6.	SKMV-0004	Ошибка обращения к АИС ПФР	Ошибка при обращении к АИС ПФР (сервису-обработчику)
7.	SKMV-0005	Неверное значение идентификатора сообщения	Значение идентификатора сообщения не соответствует формату GUID
8.	SKMV-0006	Отсутствует метка времени гарантированной доставки	Не заполнена метка времени гарантированной доставки
9.	SKMV-0007	Неверный идентификатор системы-получателя	Идентификатор системы-получателя не соответствует значению из настроек СКМВ
10.	SKMV-0008	Неверное наименование системы-получателя	Наименование системы-получателя не соответствует значению из настроек СКМВ
11.	SKMV-0009	Неверное значение категории взаимодействия	Значение категория взаимодействия не равно 2
12.	SKMV-0010	Неверное значение типа сообщения	Не соответствует значению, указанному в Классификаторе «Типы сообщений»
13.	SKMV-0011	Неверные параметры запроса	Не передан один из обязательных параметров сообщения
14.	SKMV-0100	Внутренняя ошибка сервиса СКМВ	Внутренняя ошибка сервиса СКМВ
15.	SKMV-0023	Значение мнемоники потребителя отсутствует в справочнике СКМВ или не соответствует серийному номеру сертификата	Мнемонике точки подключения потребителя не найдена соответствующая запись в Справочнике «Потребители» или серийный номер сертификата в БД СКМВ не соответствует указанному в запросе (проверка прав доступа)
16.	SKMV-0024	Отсутствуют права доступа или истёк период доступа к ресурсам ПФР	Дата срока действия потребителя меньше даты приёма запроса или список активированных сервисов, определенных для данного Потребителя, не содержит проверяемый сервис (проверка прав доступа)
17.	SKMV_FRGSP_0001	Найдены неоднозначные анкетные данные для запрошенного СНИЛС	По указанным данным в ФРГСП найдено более одной записи.

3.1.5 Контрольные примеры - заявитель найден, категории есть

Запрос на получение ответа в случае успешного исполнения
