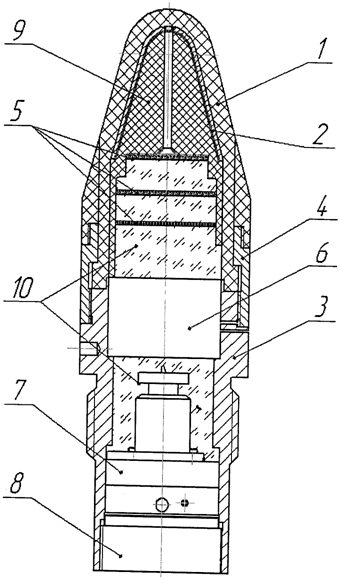

(54) ГОЛОВНОЙ НЕКОНТАКТНЫЙ ВЗРЫВАТЕЛЬ ДЛЯ БОЕПРИПАСОВ РАЗРЫВНОГО ДЕЙСТВИЯ (57) Реферат: Изобретение относится к области взрывных работ, в частности к средствам инициирования, и может найти применение в конструкциях электромагнитных неконтактных взрывателей. Технический результат - расширение области применения и повышение безопасности при служебном обращении. Головной неконтактный взрыватель для боеприпасов разрывного действия включает корпус, датчик цели, один из электродов которого является частью корпуса взрывателя и отделен от другого электроизолирующей вставкой, являющейся также частью корпуса, в котором размещены источник питания, предохранительно-взводящий механизм (ПВМ), блок электроники, соединенный с ПВМ и датчиком цели, и детонатор. При этом электрод, являющийся частью корпуса, выполнен цилиндрической формы с резьбой для стыковки с корпусом боеприпаса и соединен с электроизолирующей вставкой с помощью накидной гайки. Другой электрод выполнен в виде конического колпачка и установлен внутри корпуса, а соединение датчика цели с блоком электроники осуществлено путем соединения этого электрода с чувствительным элементом блока электроники. Свободный внутренний объем взрывателя заполнен наполнителем, а электроизолирующая вставка выполняет функцию обтекателя. 1 ил. Изобретение относится к области взрывных работ, в частности к средствам инициирования, и может найти применение в конструкциях взрывателей боеприпасов, а конкретно - электромагнитных неконтактных взрывателей для боеприпасов разрывного действия, устанавливаемых в головной части боеприпаса. |
