Практическое занятие 7

Тема «Построение асимптотических логарифмических амплитудно-частотных характеристик сложных систем »

В теории автоматического управления очень часто возникает необходимость построения логарифмической характеристики группы последовательно соединенных звеньев, например, при синтезе САУ методом ЛАХ, когда требуется иметь логарифмическую амплитудно-частотную характеристику разомкнутой системы. Последовательное соединение звеньев возникает либо естественным образом, как отражение структуры системы управления, либо в результате представления ее передаточной функции в виде произведения передаточных функций элементарных звеньев. В том и другом случае передаточная функция системы может быть представлена в виде

, (7-1)

где k – передаточный коэффициент; υ – порядок астатизма; ‑ полиномы вида и ; ‑ полиномы вида и .

Известно, что передаточная функция разомкнутой системы из n последовательно соединенных звеньев равна произведения передаточных функций каждого из звеньев

(7-2)

Аналогично может быть представлена и амплитудная фазо-частотная характеристика (после формальной подстановки s=jω)

(7-3)

Если учесть, что АФЧХ элементарного звена представляет собой вектор с модулем равным и направлением , то АФЧХ произведения звеньев представляет собой произведение векторов, с модулем, равным произведению модулей отдельных звеньев, и аргументом, равным алгебраической сумме аргументов отдельных звеньев, т. е.

, (7-4а)

. (7-4б)

При построении логарифмической амплитудно-частотной характеристики операция логарифмирования произведения превращается в операцию суммирования логарифмов

НЕ нашли? Не то? Что вы ищете?

(7-5)

Таким образом, общая методика построения результирующей логарифмической частотной характеристики системы (как амплитудной, так и фазовой) состоит в определении логарифмической характеристики каждого из входящих в систему звеньев с последующим суммированием ординат на соответствующих частотах (см. формулы (7-4б) и (7-5)).

В качестве примера построим асимптотическую ЛАФЧХ системы, которая описывается передаточной функцией, представленной в виде (7-1)

. (7.5)

На рис. П7.1 (верхний график) показаны асимптотические ЛАФЧХ каждого звена, входящего в систему, а на нижнем ‑ асимптотическая ЛАФЧХ системы, полученная суммированием ординат.

Анализ результатов построения показывает, что асимптотическая ЛАЧХ системы состоит из отрезков прямых линий, сопрягающихся между собой в точках, соответствующих частотам сопряжения, входящих в систему элементарных звеньев. Такая особенность асимптотических характеристик систем позволяет отказаться от построения ЛАЧХ отдельных звеньев с последующим их сложением, а строить асимптотическую ЛАЧХ системы в целом, придерживаясь несложной методики:

a)  Если передаточная функция системы представлена в виде отношения полиномов (в виде дробно-рациональной функции), необходимо найти ее нули и полюса (корни полиномов числителя и знаменателя) и записать ее в виде произведения (или частного) элементарных сомножителей не выше второго порядка в виде (7-1).

b)  Определить сопрягающие частоты для всех элементарных звеньев ( и ), ранжировать (расположить) их в порядке возрастания частоты, независимо от того, в числителе находится это звено или в знаменателе, и отложить их на оси частот графика.

c)  На частоте ω=1 отложить ординату, равную , где ‑ коэффициент усиления системы (точка А на рис. П7.2).

d)  Через точку А провести низкочастотную асимптоту – прямую с наклоном υ 20 дБ/дек, где υ – порядок астатизма системы, до первой частоты сопряжения (точка Б). Если окажется, что , то через точку А пройдет продолжение низкочастотной асимптоты.

e)  После каждой частоты сопряжения (в порядке их увеличения) необходимо изменять наклон ЛАЧХ по такому правилу:

ü  если частота сопряжения определяется постоянной времени сомножителя знаменателя в виде , то наклон следующей асимптоты ЛАЧХ (начинающейся с часты ) увеличивается на 20λ дБ/дек;

ü  если частота сопряжения определяется постоянной времени сомножителя знаменателя в виде , то наклон ЛАЧХ увеличивается на 40λ дБ/дек;

ü  если частота сопряжения определяется постоянной времени сомножителя числителя в виде , то наклон ЛАЧХ уменьшается на 20λ дБ/дек;

ü  если частота сопряжения определяется постоянной времени сомножителя числителя в виде , то наклон ЛАЧХ уменьшается на 40λ дБ/дек;

Построение логарифмической фазо-частотной характеристики выполняется либо на основании выражения, полученного для всей для всей системы, либо как сумма выражений для ЛФЧХ, входящих в систему звеньев.

При построении низкочастотной асимптоты системы с астатизмом первого порядка можно воспользоваться ее свойством, состоящим в том, что она (асимптота!) или ее продолжение пересекают ось частот при . Аналогичное правило имеется для второй асимптоты систем с астатизмом второго порядка ‑ и т. д.

Задача. Построить асимптотическую логарифмическую амплитудную и фазо-частотную характеристики системы с передаточной функцией

(П7-1)

Решение

1.  Представим передаточную функцию системы в виде (7-1). Используя математический пакет MathCad, находим корни полинома числителя (нули системы), предварительно выведя за скобки общий множитель – свободный член полинома, равный

и знаменателя (полюса системы)

Анализ полученного решения показывает:

a)  полином числителя имеет два отрицательных вещественных корня, каждый из которых соответствует сомножителю в виде полинома первого порядка вида , где ‑ значения корней. Таким образом, числитель можно представить в виде и после преобразования с целью получения свободных членов, равных единице, окончательно получаем .

b)  полином знаменателя имеет:

ü  один нулевой корень, что соответствует сомножителю вида , где ν=1;

ü  два отрицательных вещественных корни, каждый из которых соответствует сомножителю в виде полинома первого порядка вида , где ‑ значения корней, с учетом которых можно записать ;

ü  два комплексно сопряженных корни вида , соответствующие сомножителю вида , коэффициенты которого связаны с вещественной и мнимой частями корней выражениями . Таким образом, получаем полином , который сначала приводим к нормированному виду , откуда окончательно получаем уравнение колебательного звена .

В итоге, полином знаменателя запишем в виде .

Окончательно передаточная функция будет иметь вид

. (П7-2)

2.  Из (П7-2) находим и запишем постоянные времени элементарных звеньев: , а по ним определяем частоты сопряжения и располагаем их в порядке возрастания

. (П7-3)

3.  На частоте ω=1 откладываем ординату, равную (точка А).

4.  Так как порядок астатизма 1 (одно интегрирующее звено), то через точку А проводим низкочастотную асимптоту – прямую с наклоном минус 20 дБ/дек до частоты сопряжения .

5.  Применяя правила построения асимптот, строим ЛАХ в следующем порядке:

а) от сопрягающей частоты до частоты строим асимптоту с наклоном, увеличенным по сравнению с предыдущим на 20дБ/дек, т. е. с наклоном минус (20+20)=-40дБ/дек, так как сопрягающая частота связана с сомножителем вида , где λ=1, в знаменателе передаточной функции;

б) от сопрягающей частоты до частоты строим асимптоту с наклоном, уменьшенным по сравнению с предыдущим на 20дБ/дек, т. е. с наклоном минус 40-20=-20дБ/дек, так как сопрягающая частота связана с сомножителем вида , где λ=1, в числителе передаточной функции;

в) от сопрягающей частоты до частоты строим асимптоту с наклоном минус 40 дБ/дек (смотри пункт 5а здесь же);

г) от сопрягающей частоты до частоты строим асимптоту с наклоном минус 20 дБ/дек (смотри пункт 5б здесь же);

д) от сопрягающей частоты и далее до конца строим асимптоту с наклоном, увеличенным по сравнению с предыдущим на 40дБ/дек, т. е. с наклоном минус (20+40)=-60дБ/дек, так как сопрягающая частота связана с сомножителем вида , где λ=1, в знаменателе передаточной функции.

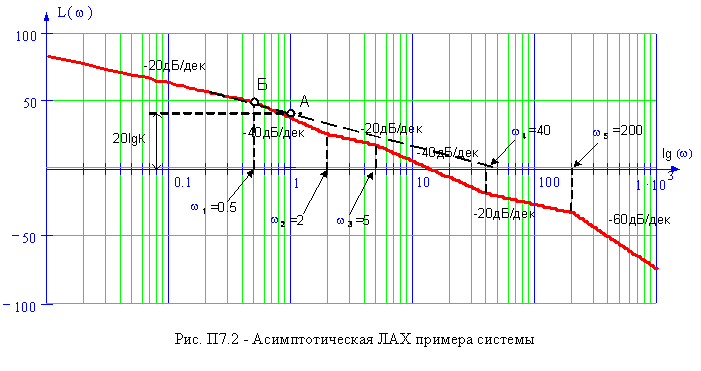

Построенная асимптотическая ЛАЧХ приводится на рис. П7.2.
