Природа. Метеорология. Станция.

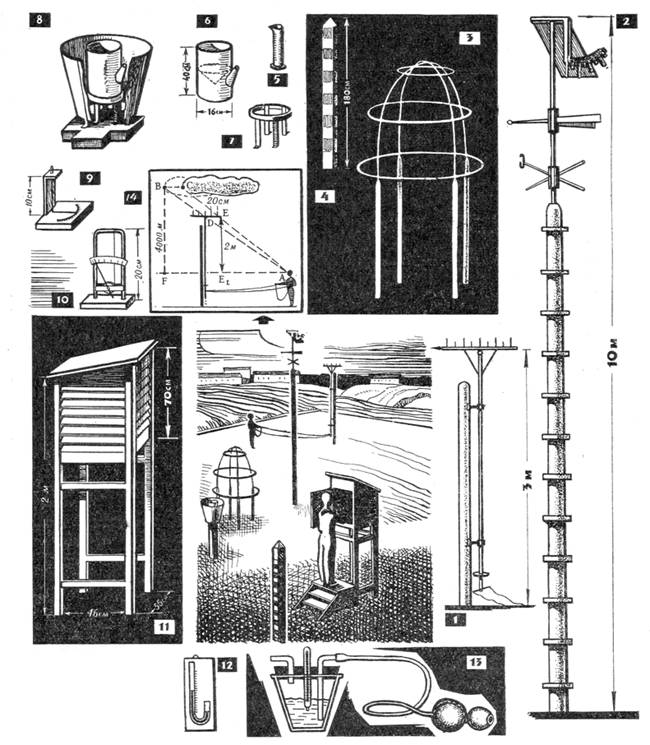

Метеорологические станции устраивают на географических площадках в школах. Они ведут наблюдения за погодой при помощи простейших приборов, изображенных на рисунке.

1. Грабельный нефоскоп. При помощи этого прибора определяют скорость движения облаков (рис.14). Облако следует выбрать с резко очерченными краями. Для определения скорости движения облака берут в руки концы веревки и отходят на такое расстояние от столба, чтобы видеть зубцы граблей и наблюдаемую часть облака на одной линии. Стрелка граблей должна быть обращена в сторону движения облака. Наблюдатель становится так, чтобы отметка на стержне граблей (ее делают на высоте 2 м от верхнего конца) была на уровне его глаз. Когда крайняя точка наблюдаемого облака придется против крайнего зубца, надо заметить время по секундной стрелке часов и следить, когда эта же точка дойдет до следующего зубца.
Исходя из подобия треугольников ABC и ADE, мы делаем вывод, что расстояние, пройденное облаком, во столько раз больше расстояния между зубцами (0,2 м), во сколько раз сторона AB треугольника ABC больше стороны AD. Далее по таблице определяется высота облака. Если, например, оно высоко-кучевое, то высота его будет 4000 м; поэтому:

, отсюда:


и


получаем:

.
Зная, что:


Зная время, за которое облако прошло это расстояние, вычисляем скорость движения облака. Направление движения отсчитывается по кругу с делениями (внизу прибора).
2. Флюгер.
3. Нефоскопическая сетка для определения количества и положения облачных масс на небе. Наблюдатель помещается внутри сетки и, пользуясь ее десятью секторами, отсчитывает на глаз количество облаков в баллах. Каждая десятая часть небесного свода, покрытая облаками, соответствует оценке облачности в 1 балл. Если полнеба закрыто облаками, то ставят 5 баллов.
4. Снегомерная рейка для определения высоты снежного покрова.
5. Мензурка.
6. Осадкомер.
7. Подставка для осадкомера.
8. Осадкомер с защитной воронкой.
9. Гигроскоп – самодельный прибор для приблизительного определения влажности воздуха.
10. Волосной гигрометр.
11. Метеорологическая будка.
12. Сифонный ртутный барометр.
13. Гигрометр для определения точки росы.

ДЭ т.1 изд.2 – Земля, «Просвещение», 1965.
