ЕВРАЗИЙСКИЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (ЕАСС) EURO-ASIAN COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (EASC) | ||
М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т | ГОСТ Проект (первая редакция) |
КРАНЫ ГРУЗОПОДЪЕМНЫЕ
Информация, предоставляемая по запросу
Часть 4
Краны стрелового типа
(ISO 9374-4:1989, NEQ)
Настоящий проект стандарта не подлежит применению
до его утверждения
Минск
Евразийский совет по стандартизации, метрологии и сертификации
201
Предисловие
Евразийский совет по стандартизации, метрологии и сертификации (ЕАСС) представляет собой региональное объединение национальных органов по стандартизации государств, входящих в Содружество Независимых Государств. В дальнейшем возможно вступление в ЕАСС национальных органов по стандартизации других государств.
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН Акционерным обществом «РАТТЕ» (АО «РАТТЕ»)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Евразийским советом по стандартизации, метрологии и сертификации (протокол от. № )
За принятие проголосовали:
Краткое наименование страны | Код страны | Сокращенное наименование национального органа |
Азербайджан Армения Беларусь Казахстан Киргизия Молдова Россия Таджикистан Туркменистан Узбекистан Украина | AZ AM BY KZ KG MD RU TJ TM UZ UA | Азстандарт Минэкономики Республики Армения Госстандарт Республики Беларусь Госстандарт Республики Казахстан Кыргызстандарт Молдова–Стандарт Росстандарт Таджикстандарт Главгосслужба «Туркменстандартлары» Узстандарт Минэкономразвития Украины |
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 9374-4:1989 «Краны и грузоподъемные. Информация, предоставляемая по запросу. Часть 4. Стреловые краны» («Cranes — Information to be provided — Part 4: Jib cranes», NEQ);
5 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных (государственных) стандартов, издаваемых в этих государствах.
Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) «Межгосударственные стандарты», а текст этих изменений – в информационных указателях «Межгосударственные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Межгосударственные стандарты»
Исключительное право официального опубликования настоящего стандарта на территории указанных выше государств принадлежит национальным (государственным) органам по стандартизации этих государств
Введение
Настоящий стандарт устанавливает требования к информации, которая должна предоставляться покупателем (заказчиком) при запросе или размещении заказа на поставку крана стрелового типа изготовителем (поставщиком) при направлении его предложения о поставке и при поставке крана.
Применение положений данного стандарта на добровольной основе может быть использовано при подтверждении и оценке соответствия грузоподъемных кранов требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования».
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРАНЫ ГРУЗОПОДЪЕМНЫЕ
Информация, предоставляемая по запросу
Часть 4
Краны стрелового типа
Cranes — Information to be provided — Part 4: Jib cranes
_____________________________________________________________
Дата введения – ____–01–01
1 Область применения
Настоящий стандарт устанавливает требования к информации, которую должны предоставлять покупатели (заказчики) и изготовители (поставщики) для выбора грузоподъемного крана стрелового типа, наиболее полно отвечающего условиям предстоящей эксплуатации и требованиям к производительности.
Настоящий стандарт распространяется на все виды грузоподъемных кранов стрелового типа в соответствии с ГОСТ 33709.1, за исключением стреловых самоходных кранов и кранов башенных, требования к которым приведены в соответствующих частях настоящего стандарта.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 33709.1–2015 Краны грузоподъемные. Словарь. Часть 1. Общие положения
ГОСТ 34017-2016 Краны грузоподъемные. Классификация режимов работы
ГОСТ 34022-2016 Краны грузоподъемные. Эксплуатационные документы.
ГОСТ ХХХХХ-1 ((ISO 9374-1:1989, NEQ) Краны грузоподъемные. Информация, предоставляемая по запросу. Часть 1. Общие положения
Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 33709.1. ________________________________________________________________________
Издание официальное
4 Информация, которую должен предоставить покупатель при оформлении заказа
Информация, которую должен предоставить покупатель (заказчик) при заказе крана, в зависимости от типа и предполагаемого применения крана должна соответствовать перечню, приведенному в ГОСТ ХХХХХ-1 (ISO 9374-1:1989, NEQ), включая габаритные требования для установки кранового оборудования согласно показанным на рисунке 1.
5 Информация, предоставляемая изготовителем
Информация, предоставляемая изготовителем, должна в полной мере соответствовать требованиям ГОСТ ХХХХХ-1 (ISO 9374-1:1989, NEQ), а также содержать указание размеров в соответствии с рисунком 2.

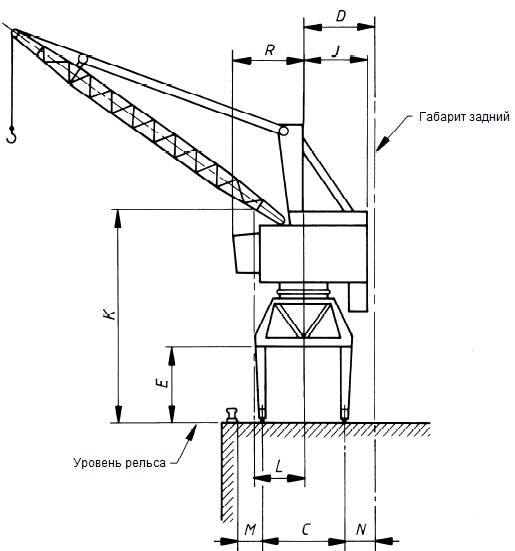

С | расстояние между осями опор крана (осями рельсов подкранового пути) |
D | задний габарит приближения крана |
E | минимальная высота портала |
J | максимально допустимый задний габарит |
K | минимальная высота от основания до нижней точки стрелы, расположенной на расстоянии L от осевой линии крана |
M | расстояние между рельсом и любым препятствием с погрузочной стороны |
N | расстояние между рельсом и задним габаритом приближения крана |
R | расстояние между осевой линией и точкой максимального выступа корпуса крана |
Рисунок 1 – Размеры кранов, указываемые заказчиком

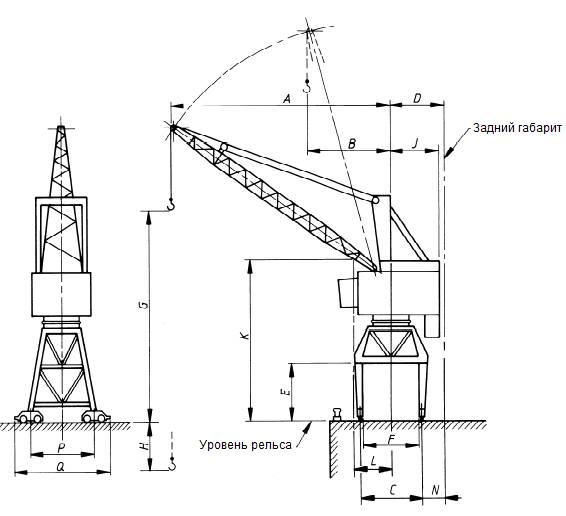

A | максимальный вылет стрелы |
B | минимальный вылет стрелы |
F | колея |
G | максимальная высота подъема груза на крюке от уровня рельсов подкранового пути |
H | максимальная высота опускания груза на крюке ниже уровня рельсов подкранового пути |
P | расстояние между центрами балансирных ходовых тележек |
Q | расстояние между наружными краями балансирных ходовых тележек |
Рисунок 2 – Размеры кранов, указываемые изготовителем
_____________________________________________________________________________
УДК 621.873:531.2:006.354 МКС 53.020.20 NEQ
Ключевые слова: краны грузоподъемные, краны стрелового типа, информация, заказ, поставка
