РЕКОМЕНДАЦИИ
ПО УХОДУ ЗА МЕБЕЛЬЮ И ЕЁ ЭКСПЛУАТАЦИИ.
Мебель рекомендуется эксплуатировать в проветриваемом, сухом помещении с температурой воздуха не ниже 100 С.
В мебели, имеющей крепление болтами, винтами, шурупами, при ослаблении соединений необходимо периодически подвертывать их.
Мебель, транспортируемую в условиях минусовой температуры, при установке в помещении следует немедленно протереть чистой, сухой и мягкой тканью как снаружи, так и внутри.
Мебель должна быть защищена от прямого попадания солнечных лучей, не должна размещаться вблизи отопительных приборов, сырых и холодных стен.
Поверхности деталей мебели оберегать от попадания влаги, щелочей, ацетона, спирта и т. д., а также от механических повреждений.
На поверхность мебели не следует ставить горячие предметы.
Удалять пыль с поверхности, облицованной специальными мебельными пленками, следует сухой мягкой тканью.
УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ
Мебель транспортируют всеми видами транспорта в крытых транспортных средствах, а также в контейнерах.
При транспортировании изделий в местах соприкосновения их друг с другом, с кузовом транспортных средств и увязочными материалами должны быть мягкие прокладки, предохраняющие от механических повреждений.
При транспортировании изделий дверки и ящики должны быть зафиксированы в закрытом положении, исключающем их открывание или выдвигание.
Погрузочно-разгрузочные работы при транспортировании мебельных пакетов должны осуществляться так, чтобы в результате данных работ мебельные пакеты не получили механических повреждений.
Допускается перевозка мебели транспортом заказчика. В данном случае предприятие за сохранность изделия в период транспортирования ответственности не несет.
ГАРАНТИЙНЫЙ ТАЛОН
- Изготовитель гарантирует соответствие мебели требованиям ГОСТ 16371-93 «Мебель. Общие технические условия» при соблюдении условий транспортирования, эксплуатации и рекомендаций по уходу за мебелью.
- В течение действия гарантийного срока изготовитель рассматривает претензии потребителей по качеству мебели.
Условия гарантии
- При возникновении претензий по некомплектности фурнитуры претензии принимаются с предъявлением инструкции по сборке с гарантийным талоном (или копии), претензии по качеству деталей – с этикеткой от упаковки пакета деталей.
- Все гарантийные работы производятся только при предъявлении настоящего гарантийного талона.
- Гарантийный срок эксплуатации изделий мебели 12 месяцев со дня продажи мебели через торговую сеть.
Гарантийное обслуживание не производится:
- По дефектам, появившимся из-за несоблюдения потребителями условий транспортирования, сборки, эксплуатации и рекомендаций по уходу за мебелью.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ. Партия №
Мебель соответствует ГОСТ 16371-93 и признана годной к эксплуатации.
Дата выпуска изделия _______________________
Дата реализации _________________
(печать магазина)
Вид доставки ____________________
С условиями гарантийного обслуживания ознакомлен ___________________
Талон сохранять до истечении гарантийного срока. (подпись покупателя)
Срок службы изделия 5 лет.
Претензии направляются по адресу:
Россия, 425000, р. Марий Эл,
 |
Мебель для детской «Омега – 9 МДФ»
Инд. Ж2-02/2-9 Пр. НМФ 0005.01.09.00.00
Инструкция по сборке
ИНСТРУКЦИЯ ПО СБОРКЕ
МЕБЕЛИ ДЛЯ ДЕТСКОЙ «ОМЕГА-9 МДФ»
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Инструкция даст Вам необходимые рекомендации по сборке,
порядка, которых просим Вас придерживаться.
ПЕРЕЧЕНЬ ДЕТАЛЕЙ
№ дет | Название | Мат-ал | Размеры мм | Кол-во | № дет | Название | Мат-ал | Размеры мм | Кол-во |
1, 2 | Бок | ЛДСП | 1484*394*16 | 2 | 24 | Спинка | ЛДСП | 1910*360*16 | 1 |
3 | Бок | ЛДСП | 1484*803*16 | 1 | 25 | Стенка вертикальная | ЛДСП | 1076*345*16 | 1 |
4, 5 | Бок | ЛДСП | 1484*820*16 | 2 | 26 | Стенка вертикальная | ЛДСП | 1076*345*16 | 1 |
10 | Средник | ЛДСП | 1387*394*16 | 1 | 27 | Средник | ЛДСП | 264*225*16 | 1 |
7, 8 | Стенка горизонт. | ЛДСП | 786*786*16 | 2 | 28 | Стенка горизонт. | ЛДСП | 776*225*16 | 1 |
9 | Цоколь | ЛДСП | 64*596*16 | 1 | 29 | Столешница | ЛДСП | 1076*776*16 | 1 |
17 | Стац. полка | ЛДСП | 334*394*16 | 1 | 42 | Основание | ЛДСП | 244*496*16 | 1 |
18 | Полка вкладная | ЛДСП | 331*385*16 | 2 | 41 | Бок | ЛДСП | 128*496*16 | 2 |
6*, 6 | Бок лестницы | ЛДСП | 1500*280*16 | 2 | 43 | Спинка | МДФ | 1910*360*16 | 1 |
12 | Планка | ЛДСП | 395*160*16 | 2 | 44 | Дверь | МДФ | 1418*336*16 | 2 |
14, 15 | Бок | ЛДСП | 1484*345*16 | 2 | 45 | Дверь | МДФ | 460*296*16 | 1 |
11 | Стенка горизонт. | ЛДСП | 268*345*16 | 3 | 46 | Накладка | МДФ | 190*296*16 | 2 |
13 | Полка вкладная | ЛДСП | 265*330*16 | 2 | 47 | Дно ящика | ЛДВП | 242*300*4 | 2 |
16 | Цоколь | ЛДСП | 268*64*16 | 1 | 48 | Задняя стенка | ЛДВП | 578 *296*4 | 1 |
19(2),20(2) | Деталь ящика | ЛДСП | 128*210*16 | 4 | 49 | Задняя стенка | ДВП | 838 *296*4 | 1 |
21 | Деталь ящика | ЛДСП | 128*300*16 | 4 | 50 | Декор. элемент | МДФ | 720*325*16 | 1 |
22 | Основание | ЛДСП | 1944*850*16 | 1 | 51 | Штанга | п/м | 784 | 1 |
23 | Спинка | ЛДСП | 850*360*16 | 2 |
ФУРНИТУРА
№ | Наименование | Ед. изм. | Кол-во, шт. | № | Наименование | Ед. изм. | Кол-во, шт |
1 | Евровинт | шт. | 113 | 12 | Ручка | шт. | 5 |
2 | Евроключ | шт. | 1 | 13 | Штангодержатель | шт. | 2 |
3 | Стяжка межсекционная | шт. | 9 | 14 | Петля | шт. | 2 |
4 | Заглушка | шт. | 37 | 15 | Петля углов | шт. | 6 |
5 | Заглушка самокл. | шт. | 18 | 16 | Полкодержатели | шт. | 16 |
6 | Колесо RP-33 | шт. | 4 | 17 | Подпятник | шт. | 18 |
7 | Труба 361 мм | шт. | 5 | 18 | Шуруп 4*13(петли, колесоRP, ножка) | шт. | 58 |
8 | Фланец | шт. | 10 | 19 | Шуруп 4*16 (фланец, штанга) | шт. | 36 |
9 | Ножка рег.710 мм | шт. | 1 | 20 | Шуруп 3*16 зол (направл.) | шт. | 16 |
10 | Направляющая 300мм | компл. | 2 | 21 | Шуруп 4*25 (накладки) | шт. | 4 |
11 | Гвозди | шт. | 70 | 22 | Инструкция | шт. | 1 |
Перед началом сборки внимательно ознакомьтесь с данной инструкцией. Производите сборку на ровной, жесткой поверхности, в качестве подстилочного материала можно воспользоваться упаковкой и прокладочным материалом.
1. Краткое описание изделия.

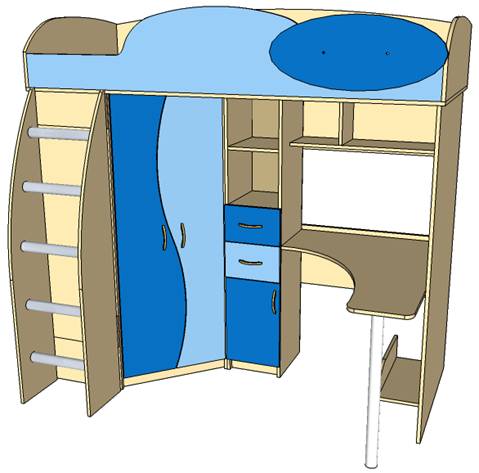

Кровать двухъярусная с компьютерным столом состоит из спального места, расположенного на верхнем ярусе, шкафа для одежды и белья, расположенного под верхним ярусом, компьютерного (рабочего) стола, секции с ящиками и подставки под системный блок.
2. Последовательность сборки изделия.
ОБРАТИТЕ ВНИМАНИЕ!
Окончательно стягивать фурнитуру на изделии только после полной сборки всех деталей.
Необходимый инструмент для сборки изделия: молоток, крестообразная отвертка, суровая нить.
Для удобства и безопасности сборку должны осуществлять не менее двух человек.
1. Прибить гвоздями подпятник к нижней кромке боков (поз.1-5,14,15) и бокам лестницы (поз.6,6*).
2. Соберите шкаф. На бок (поз.14) и средник (поз.10) установите полкодержатели. Бока шкафа (поз.1,3) закрепите к стенкам горизонтальным (поз.7,8), затем установите бока (поз.2,4). Установите средник (поз.10) шкафа, стационарную полку (поз.17) и цоколь (поз.9). Сборка шкафа производится на евровинты. На бока шкафа (поз.1,3) установите штангодержатели на шурупы 4*16.Установите штангу на штангодержатели. Закрепите на двери шкафа (поз.44) петли на шуруп 4*13, а на бока шкафа (поз.1,2) кронштейн петли на шуруп 4*13. Установите полки (поз.18), двери (поз.44), прикрепите ручки.
3. Соберите секцию с ящиками. На бока (поз.14,15) установите полкодержатели и направляющие на шурупы 3*16. Бока секции (поз.14,15) закрепите к стенкам горизонтальным (поз.11), затем установите цоколь (поз.16). Сборка производится на евровинты. Выровняв бока и проверив диагональ, установите задние стенки (поз.48,49). Соберите ящики, соединив детали ящика (поз.19,20,21(2)) на евровинты. На деталь ящика (поз.19) установите накладку (поз.46) на шурупы 4*25. Проверив диагональ, установите дно ящика (поз.47). На детали ящика (поз.21) установите направляющие на шуруп 3*16. Закрепите на дверь (поз.45) петли на шуруп4*13, а на бок (поз.15) кронштейн петли на шуруп 4*13. Установите полки (поз.13), дверь (поз.45), прикрепите ручки, предварительно досверлив на двери (поз.45), в зависимости от варианта сборки, отверстия под ручку.
4. Соберите лестницу, закрепив на бока лестницы (поз.6,6*) фланцы под трубу d 25 (ступеньки) по имеющимся наколкам под шурупы (4*16). Вставьте трубу в фланцы и закрепите. Установите планку (поз.12) на евровинты к бокам лестницы (поз.6,6*). Закрепите лестницу к боку шкафа (поз.1) на межсекционные стяжки.
5. Закрепите основание (поз.22) к стенке горизонтальной (поз.7) на межсекционные стяжки и к боку (поз.5) на евровинты). Установите стенки вертикальные (поз.25,26) , закрепив их евровинтами к бокам (поз.2,5) – левый вариант или к бокам (поз.1,5) –правый вариант сборки.
6. Установите секцию с ящиками. На межсекционные стяжки соедините между собой бока (поз.2,14) (левый вариант сборки) или бока (поз.2,3) (правый вариант сборки).
7. Установите стенку горизонтальную (поз.28), столешницу (поз.29.) между боками (поз.5,15) - правый вариант - или между боками (поз.5,14) – левый вариант сборки, закрепите евровинтами. Установите и закрепите евровинтами средник (поз.27).
8. На столешницу (поз.29) установите ножку на шурупы 4*13.
9. Установите спинки (поз.23,24,43) на основание (поз.22) и соедините их евровинтами.
10. На спинке (поз.43), в зависимости от варианта сборки, досверлите 2 отверстия для установки декора (поз.50).
11. Закрепите декоративный элемент (поз.50) на спинку (поз.43) межсекционной стяжкой.
12. Соберите подставку под процессор. Закрепите на евровинт бока (поз.41) к основанию подставки (поз.42). Установите на длинные стороны основания с помощью шурупов 4*13 колесо мебельное.
13. Евровинты закройте заглушками.
! Технологические отверстия заклеить клейкой заглушкой.
